3. INSTALLATION - MIDIMASTER Vector
3. INSTALLATION - MIDIMASTER Vector
3.1 Montage
WARNUNG
DIESE GERÄTE MÜSSEN GEERDET SEIN.
Das Gerät darf erst eingeschaltet werden, nachdem die Abdeckung montiert wurde.
Ein sicherer Betrieb des Gerätes setzt voraus, daß es von qualifiziertem Personal
sachgemäß unter Beachtung der in dieser Bedienungsanleitung aufgeführten Warnungen
montiert und in Betrieb gesetzt wird.
Insbesondere sind sowohl die allgemeinen und regionalen Montage- und Sicherheits-
vorschriften für Arbeiten an Starkstromanlagen (z.B. VDE), als auch die Vorschriften für den
fachgerechten Einsatz von Werkzeugen und die Benutzung persönlicher Schutzeinrichtungen
zu beachten.
Umrichter vertikal auf eine ebene, nicht brennbare Oberfläche montieren. Stellen Sie sicher, daß
für den ungehinderten Ein- und Austritt der Kühlluft über und unter dem Umrichter ein Freiraum von
mindestens 100 mm vorhanden ist.
Die Umgebungsbedingungen werden in Kapitel 1.1, beschrieben.
Der MIDIMASTER Vector muß mit M8-Durchgangsschrauben, Unterlegscheiben und Muttern an einer
geeigneten tragenden Wand befestigt werden. Bei Geräten der Baugröße 4, 5 und 6 sind vier Schrauben
erforderlich. Geräte der Baugröße 7 sollten mit Hilfe der zwei Hebebohrungen angehoben und mit sechs
Schrauben befestigt werden.
W
D

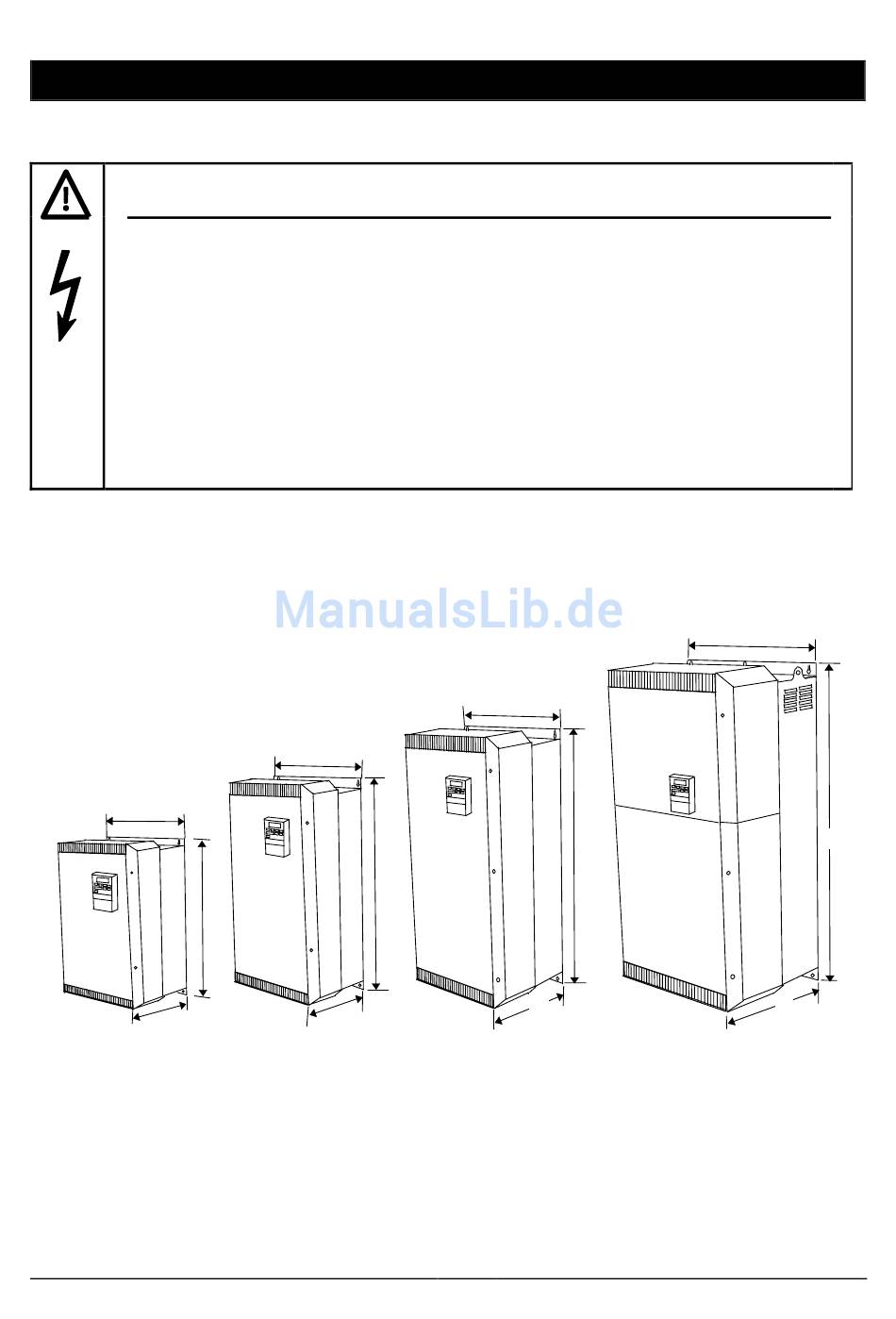

Bild 3.1.1: MIDIMASTER Vector - Baugrößen 4, 5, 6 and 7
© Siemens plc 1999
W
H
D
W
H
D
25
H
Deutsch
W
H
D
G85139-H1751-U530-D1
05/08/99
