2.2.3 Netz- und Motoranschlüsse - MICROMASTER Vector - Baugröße C
E
F
G
C
Bild: 2.2.3: Leistungsanschlüsse - Baugröße C
G85139-H1751-U530-D1
05/08/99
D
H
2. INSTALLATION - MICROMASTER Vector
A
B
A:
B & C:
D:
E:
F:
G:
J
H:
J:

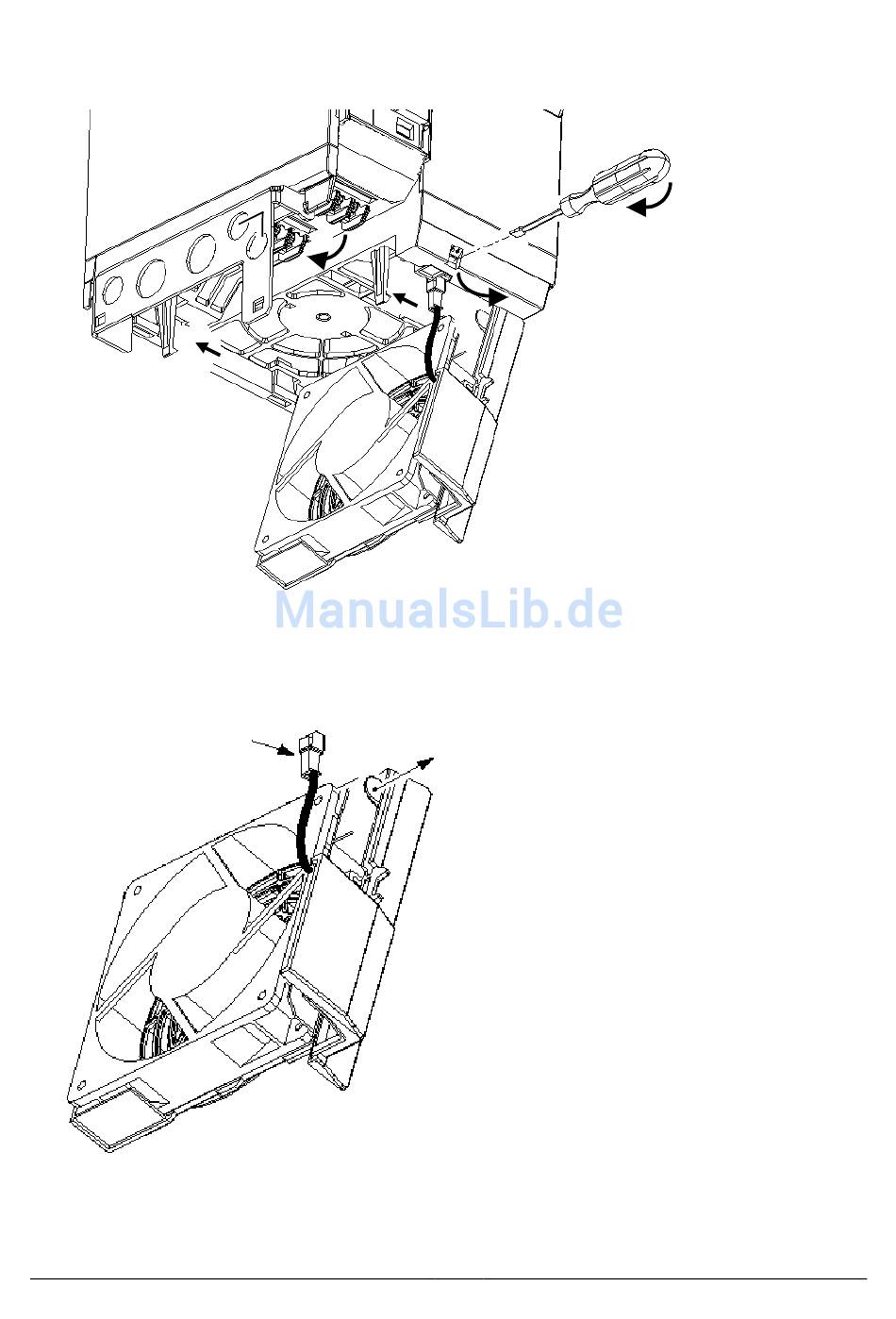

Zum Ausbau des Lüftergehäuses den Lüfter-
stecker (H) abziehen und den Clip (J) in die
angegebene Richtung drücken - danach das
Gehäuse in die gleiche Richtung herausziehen
20
Halteklammer Lüftergehäuse
Halteklammer Durchführungsplatte
Eingang Steuerkabel
Eingang Netzkabel
Ausgang Motorkabel
Bremswiderstand / Gleichspannungs-
Zwischenkreisleitung
Lüfterstecker
Halteklammer Lüftergehäuse
