1.1 Montage - Allgemeines
Umgebungsbedingungen
Gefahrenquelle
Hinweise
Temperatur
Umgebungstemperatur (Min.) = 0°C
Umgebungstemperatur (Max.) = 50°C (MMV)
Umgebungstemperatur (Max.) = 40°C (MDV)
Aufstellungshöhe
Wenn der Umrichter in einer Höhe von >1.000 m
über Normalnull
installiert wird, ist eine Leistungsreduzierung erforderlich
(siehe DA64-Katalog).
Stoßbelastung
Den Umrichter nicht fallen lassen oder heftigen
mechanischen Stößen aussetzen
Erschütterungen
Den Umrichter nicht in einem Bereich installieren, in dem er
wahrscheinlich ständig Erschütterungen ausgesetzt ist
Elektromagne-
Den Umrichter nicht in der Nähe von elektro-
tische Strahlung
magnetischen Strahlungsquellen installieren
Luftver-
Den Umrichter nicht in einer Umgebung installieren, in
schmutzung
der die Luft verschmutzt ist, z.B. durch Staub,
aggressive Gase usw.
Wasser
Darauf achten, daß der Umrichter nicht in der Nähe
möglicher Wassergefahrenquellen, z.B. unter
Wasserrohren, installiert wird, bei denen sich
Kondensation (Tropfwasser) bildet.
Die Umrichter dürfen nicht in Bereichen mit hoher
Luftfeuchtigkeit oder mit Gefahr der
Kondensationsbildung aufgestellt werden.
Überhitzung
Sicherstellen, daß die Lüftungsschlitze des Umrichters
nicht verdeckt werden. Zwischen den vorderen
Lüftungsschlitzen und den Anbauteilen muß ein
Minderstabstand von 15 mm eingehalten werden.
Eine zusätzliche Kühlung wird bei horizontaler
Einbaulage empfohlen.
Sorgen Sie dafür, daß das Gehäuse über eine
ausreichende Kühlluftversorgung verfügt:
1. Verwenden Sie folgende Formel zur Berechnung des
erforderlichen Volumenstroms:
Volumenstrom (m
2. Installieren Sie, sofern erforderlich, einen oder
mehrere Schranklüfter.
Anmerkung:
Verlustleistung (Watt) = 3 - 5 % der Umrichter-
Nennleistung
∆T = Zulässiger Temperaturanstieg in °C im Gehäuse.
3,1 = Eigenwärme der Luft auf Höhe des Meeresspiegels
Hinweis: Das Kunststoffgehäuse der Umrichter kann durch Öl, Fett oder Lösungsmittel beschädigt
werden. Die Montageplatte und die Bohrungen müssen vor der Montage gereinigt werden.
© Siemens plc 1999
3
/ Std.) = (Verlustleistung / ∆T) x 3,1
7

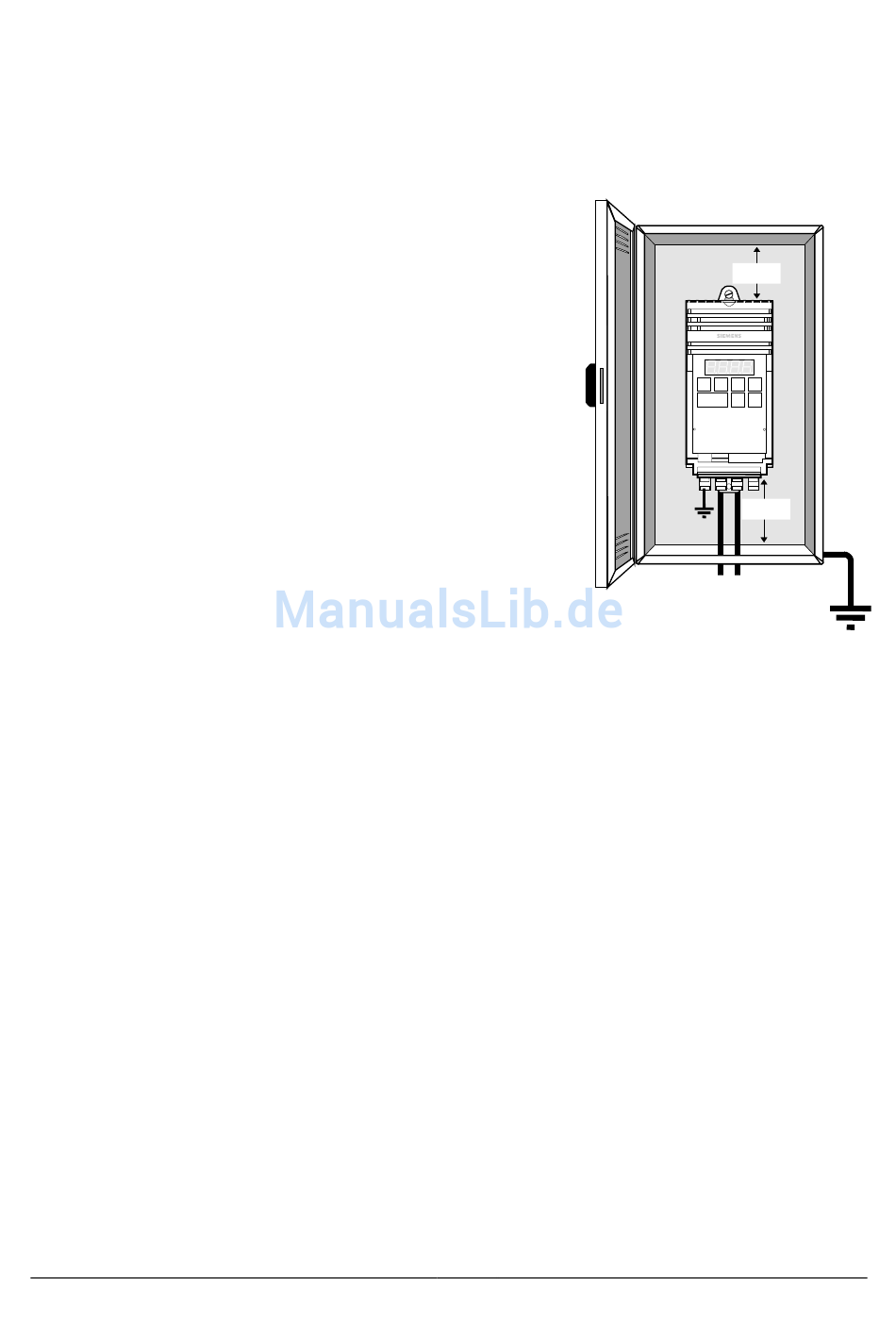

Ideale Montage
100 mm
160 mm
1.1
G85139-H1751-U530-D1
Deutsch
05/08/99
