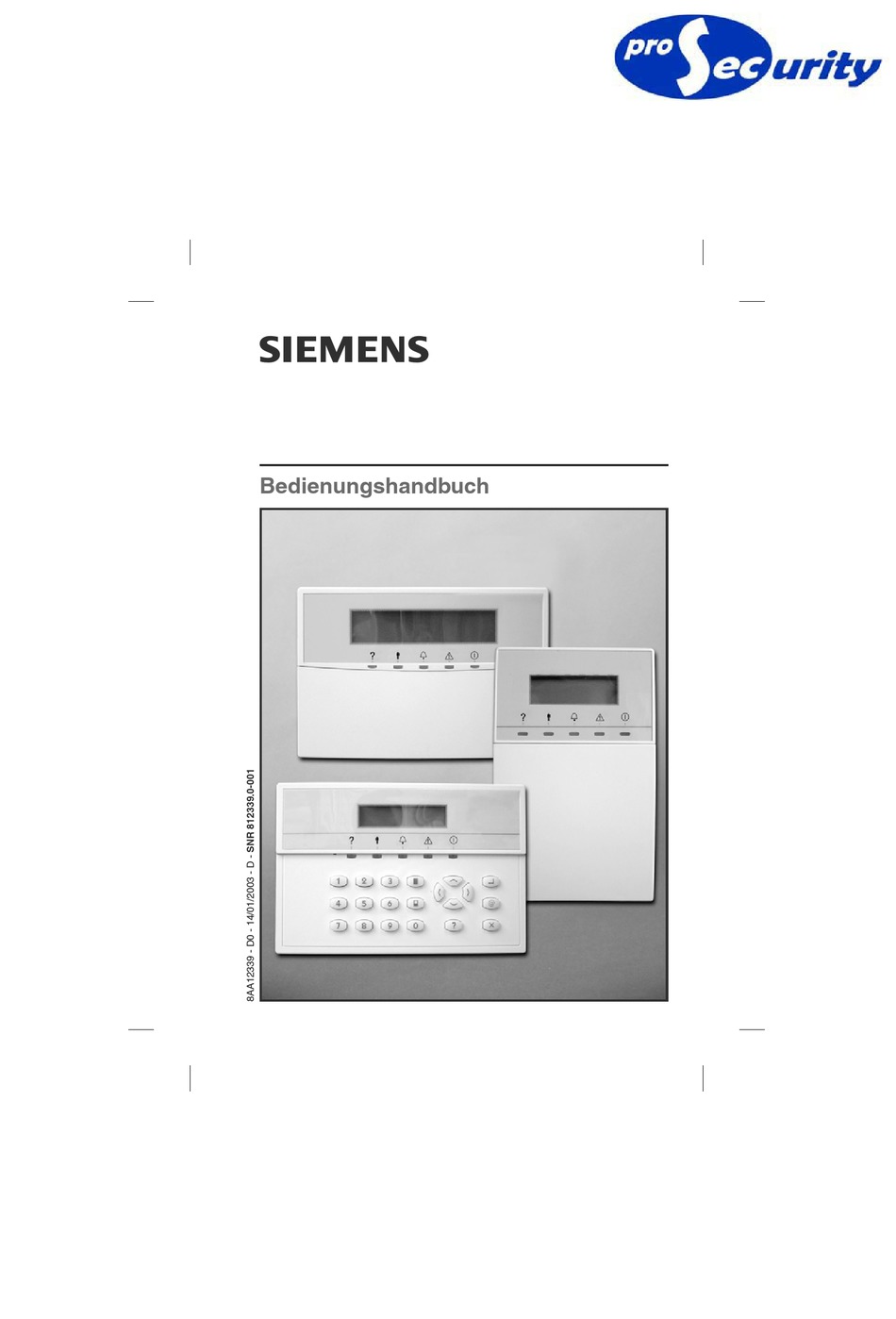

- Seite 1 Bedienungshandbuch 8AA12339 - D0 - 14/01/2003- D -...
-
Seite 2: Die Fachbegriffe Kennenlernen
Fachbegriffe Abwesend EIN : Ein ganzer Bereich wird eingeschaltet. Alarm : Auslösung eines Sensors der zu einer Signalisierung führ t (Sirene, Notrufstation,...) Anwesend EIN : Nur die Sensoren werden eingeschaltet, die durch die Anwesenheit einer Person im Objekt nicht ausgelöst werden. Bereich : Diese können unabhängig voneinander eingeschaltet und bedient werden. -
Seite 3: Inhaltsverzeichnis
Inhalt Sie möchten ... Die Fachbegriffe kennenlernen ......2 Das Bedienteil kennenlernen ......4-8 - Tastatur ............5 - Anzeige ............6 - Systembedienung .......... 7 - Auswahl in der Anzeige ........8 Wissen, was zu tun ist wenn der Bereich nicht eingeschaltet werden kann .... -
Seite 4: Das Bedienteil Kennenlernen
Bedienteil LCD Anzeige LED Anzeige Tastatur LCD Anzeige LED Anzeige Tastatur LCD Anzeige LED Anzeige Tastatur 8AA12339 - D0 - 14/01/2003- D -... -
Seite 5: Tastatur
Tastatur Neben den numerischen Tasten enthält das Tastenfeld folgende Funktionstasten: Auswahl in einer Liste / Wert ändern Bewegung des Cursors seitwärts Bestätigung Zugang zum Menü Anzeige von ausgelösten Sensoren, Störung usw. Summer, Sirene, und Alarme im Speicher zurücksetzen / Menü: zurück Abwesend Ein Anwesend Ein 8AA12339 - D0 - 14/01/2003- D -... -
Seite 6: Anzeige
Anzeigen LCD Anzeige gibt FRE 16/04/1999 Detailinformationen in Klartext. **14:35** LED Anzeigen refl ektieren den Zustand des ausgewählten bzw. zugeteilten Bereichs. (Master-Bedienteil: Alle zugeteilten Bereiche). LED „Nicht einzuschalten“ (orange) Leuchtet, wenn ein Sensorsignal ansteht, Alarme im Speicher nicht zurückgesetzt sind oder eine Störung vorliegt (siehe S. 9). LED „Aus“... -
Seite 7: Systembedienung
Systembedienung Normalerweise erscheint auf der LCD FRE 16/04/1999 Anzeige Datum und Zeit. **14:35** PIN eingeben. Die Anzeige „PIN EINGEBEN“ erscheint PIN EINGEBEN auf der LCD Anzeige nach der Eingabe ****** der ersten Ziffer. Die eingegebenen Ziffern werden mit einem * angezeigt. Je nach der Berechtigung der PIN erscheint eine Auswahl von möglichen Bereichen bzw. -
Seite 8: Auswahl In Der Anzeige
Auswahl in der Anzeige Auswahl von Bereichen Die 1. Zeile zeigt den Namen des in der Bereichsname 2. Zeile ausgewählten Bereichs an. Dabei zeigt das Symbol den aktuellen Zustand des Bereichs an. Auch die LED Anzeigen folgen dem ausgewählten Bereich. Bereich auswählen. -
Seite 9: Bereich Nicht Eingeschaltet Werden Kann
Bereich kann nicht eingeschaltet werden Wenn es der Systemzustand nicht erlaubt einen Bereich einzuschalten, so leuchtet die LED „Nicht einzuschalten“. Je nach Ursache leuchten zusätzlich die LED „Alarm“ oder die LED „Störung“. Nur die LED „Nicht einzuschalten“ leuchtet Einer oder mehrere Sensoren sind ausgelöst. -
Seite 10: Einen Bereich Mit Dem Lcd Bedienteil Ein-/Ausschalten
Bereich einschalten PIN eingeben. Bei mehreren Bereichen den gewünschten Bereichsname auswählen und bestätigen. Mit einem Master-Bedienteil können alle Bereiche auf einmal durch Drücken der Taste auf Abwesend EIN geschaltet werden. Falls die PIN nur für eine Einschalt- Bereichsname funktion berechtigt ist, so erscheint diese WÄHLE: Anzeige nicht und die Funktion wird direkt ausgeführt. -
Seite 11: Einschalten Unmöglich
Bereich einschalten unmöglich Anwesend EIN unmöglich ANWESEND EIN Anzeige für 3sec. mit 6 kurzen UNMÖGLICH oder Abwesend EIN unmöglich ABWESEND EIN Anzeige für 3sec. mit 6 kurzen UNMÖGLICH Dann erscheint wieder die vorherige Bereichsname Anzeige. WÄHLE: Siehe Seite 9 „Bereich kann nicht eingeschalten werden“. -
Seite 12: Erzwungen Einschalten
Bereich erzwungen einschalten Bei Anwesend EIN Fehler Anzeige mit 3 kurzen . WÄHLE: Bei Abwesend EIN Fehler Anzeige mit 3 kurzen WÄHLE: Grund für das Nichteinschalten anzeigen Beenden Anwesend EIN Bereichsname ANWESEND EIN Abwesend EIN Bereichsname ABWESEND EIN Summer Zustand ... -
Seite 13: Ausschalten
Bereich ausschalten PIN eingeben. Bei mehreren Bereichen, den gewünschten Bereichsname auswählen und bestätigen. Mit einem Master-Bedienteil können alle Bereiche auf einmal durch Drücken der Taste ausgeschaltet werden. Anzeige und Dauerton während 3 Sekunden, Bereichsname dann ist der Bereich ausgeschaltet. Die LED „AUS“ leuchtet. Je nach Berechtigung der PIN erscheint eine Auswahl von Funktionen oder die Bedienung wird beendet. -
Seite 14: Wissen, Was Nach Einem Alarm Zu Tun Ist
Nach einem Alarm Summer abschalten. PIN eingeben. Bei mehreren Bereichen, den Bereichsname gewünschten auswählen und bestätigen. Die LED’s zeigen den Zustand des gewählten Bereiches. 001- ALARM 001- ALARM WOHNZIMMER 25/04/99 18:43 Wechseln zwischen der Alarmursache und dem Alarmzeitpunkt. Anzeige von weiteren Ereignissen. Falls berechtigt, Alarme im Speicher löschen. -
Seite 15: Wissen, Was Bei Einer Störung Zu Tun Ist
Bei einer Störung Summer abschalten. Anzeige der Ursache. Wird bei einer anstehenden Störung die STÖRUNG - Taste 2 mal gedrückt, so wird die Service NETZ STÖRUNG Telefonnummer im Display angezeigt. Bei einer Störung sollte generell der Service angefordert werden. Dabei sollte die angezeigte Störungsursache mitgeteilt werden. -
Seite 16: Das Benutzermenü Kennenlernen
Benutzermenü Funktionen Das Benutzermenü besteht aus den folgenden Funktionen, welche teilweise noch Unterfunktionen beinhalten: PIN ÄNDERN Hier kann die eigene PIN geändert werden. PIN VERWALTUNG Hier werden die PIN’s für neue Benutzer vergeben, Benutzerrechte zugeteilt und PIN’s gelöscht. Hier können auch die Funktionen der Funkfernbedienungen programmiert werden. -
Seite 17: Zugang
Benutzermenü Zugang PIN eingeben. Bei mehreren Bereichen, den gewünschten Bereichsname auswählen und bestätigen. Bereichsname WÄHLE Einstieg ins Benutzermenü. Nur die berechtigten Menüfunktionen 1:AUSWAHL werden angezeigt. PIN ÄNDERN Auswahl der Menüfunktion. Bestätigung der Auswahl. Eine Auswahl kann auch direkt mit der Eingabe der entsprechenden Zahl getroffen werden (Beispiel: Prüfen). -
Seite 18: Eingaben
Benutzermenü Eingaben 1. Eingabe frei wählbar (Beispiel: Benutzername) Bestehende Zeichen müssen zum Ändern NAME überschrieben werden. MÜLLE_ Anwählen der Zeichenposition. Durch ein oder mehrmaliges Drücken der numerischen Tasten gewünschte Buchstaben oder Ziffern eingeben. Nach jeder Eingabe weiterschalten. Am Ende Texteingabe bestätigen. Bei alphanumerischer Eingabe wird die Tastatur automatisch auf Buchstaben und Zahlen umgeschaltet. - Seite 19 Benutzermenü Eingaben 2. Auswahl vorgegeben (Beispiel: PIN Rechte) 1. Zeile zeigt die in der 2. Zeile aus- PIN ÄNDERN gewählte Menüfunktionen an. RECHTE: 1-345678 2. Zeile zeigt die Zutrittsberechtigung für die Menüfunktionen. „Zahl“ = Menüfunktion berechtigt, „-“ = nicht berechtigt. Anwählen der Menüfunktion.
-
Seite 20: Sonderfunktionen
Sonderfunktionen Überfall Alarm Diese Tastenkombination kann als Überfallalarm programmiert werden. Zum Auslösen müssen beide Tasten gleichzeitig für 2 Sekunden gedrückt werden. Test der Anzeigen Durch gleichzeitiges Drücken dieser Tasten können alle LED’s, die LCD Anzeige sowie der Summer aktiviert werden. Fernhilfe Für das Bedienteil kann die Funktion Fernunterstützung programmiert werden. - Seite 21 Sonderfunktionen Video Wenn die Videofunktionen programmiert sind, können mit den folgenden Tasten die Monitorbilder gesteuert werden. Start bzw. Änderung der Schaltrichtung. Auswahl einer bestimmten Kamera. Einschaltung ohne PIN Die Sintony kann für die Einschaltung ohne PIN programmiert werden. Dabei kann der Basisbereich direkt, ohne PIN, durch 2-faches Drücken der Taste „Abwesend EIN“...
-
Seite 22: Struktur
Benutzermenü Struktur SI 110/210/320 1:AUSWAHL NEUE PIN EINGABE PIN WIEDERHOLEN PIN ÄNDERN ****** ****** 2:AUSWAHL 1:PIN VERWALT. 01:WÄHLE BENUTZ PIN VERWALTUNG PIN RECHTE Name NAME Name 2:PIN VERWALT. 01:REFERENZ? NEUER PIN Name 3:PIN VERWALT. 01:WÄHLE BENUTZ LÖSCHEN? PIN LÖSCHEN Name Name 4:PIN VERWALT. - Seite 23 ERZWUNGEN EIN BEREICH AUS ANWESEND EIN ABWESEND EIN ALARM LÖSCHEN CODE GÜLTIG ERZWUNGEN EIN PIN ÄNDERN BEDROHUNGSPIN BEREICH 1 B1:0 RECHTE:12345678 NICHT ERLAUBT Weitere Bereiche 1-PIN ÄNDERN Nur bei neuem PIN 2-PIN VERWALTUNG ÄNDERUNGEN 3-EREIGNISSPEICHER SPEICHERN ? 4-FERNBEDIENUNG 5-SENSOR AUS 6-PRÜFEN Wird die vorgeschlagene 7-DATUM/UHRZEIT...
- Seite 24 Benutzermenü Struktur SI 420 1:AUSWAHL NEUE PIN EING. PIN WIEDERH. PIN ÄNDERN * * * * * * * * * * * * 2:AUSWAHL 2:PIN CODES 1:PIN VERWALT. 003:WÄHLE PIN PIN VERWALTUNG BENUTZER PIN RECHTE Name 3:PIN CODES 2:PIN VERWALT. 003:REFERENZ ? NEUER PIN Name...
- Seite 25 NAME 1-PIN ÄNDEREN SICHERH.STUFE Name STUFE 3 2-PIN VERWALTUNG 3-EREIGNISSPEICHER 4-SYSTEMZUGANG WIE OFT GÜLTIG? Nur für Besucher 5-EINGANG SPERREN [255] 6-PRÜFEN 7-ZEIT OPTIONEN 8-SPRACHÜBERTRAGUNG PIN ÄNDERN LÖSCHEN ? MENÜ:12345678 Name ERZW.SCHARF BEDROHUNGS PIN UNSCHARF ERLAUBT INTERN SCHARF EXTERN SCHARF ALARM LÖSCHEN FERNZUGRIFF ERZW.SCHARF GESPERRT...
- Seite 26 8AA12339 - D0 - 14/01/2003- D -...
- Seite 27 Alarmmeldung über Pager Sprach- und Identifikationsnummer der Zentrale Pagerübertragung Code für Alarmtyp Alarmzentrale von: Code Alarmtyp ............Überfallalarm Einbruchalarm Sabotagealarm Telefonnummern Spannungsausfall Technikalarm Alarmzentrale:........Brandalarm Andere Alarme Rückruf Betreiber:......... Nach einem Alarm mit Audioverifikation kann die Alarmzentrale innerhalb 10 Minu- Polizei:..........
- Seite 28 Sprachübertragung Funktionen der Tasten Die Alarmzentrale sendet die folgenden Taste Funktion Texte: Hören. - Identifikation der Alarmzentrale, - Alarmmeldung, Sprechen. - Hilfetext zur Alarmbestätigung. Vorherige Verifikationszone. Nächste Verifikationszone. Alarm bestätigen, nach dem bip. Ein kurzer Ton zeigt die Rückkehr zur ursprünglichen •...
- Seite 29 Alarmmeldung über Pager Sprach- und Identifikationsnummer der Zentrale Pagerübertragung Code für Alarmtyp Alarmzentrale von: Code Alarmtyp ............Überfallalarm Einbruchalarm Sabotagealarm Telefonnummern Spannungsausfall Technikalarm Alarmzentrale:........Brandalarm Andere Alarme Rückruf Betreiber:......... Nach einem Alarm mit Audioverifikation kann die Alarmzentrale innerhalb 10 Minu- Polizei:..........
- Seite 30 Sprachübertragung Funktionen der Tasten Die Alarmzentrale sendet die folgenden Taste Funktion Texte: Hören. - Identifikation der Alarmzentrale, - Alarmmeldung, Sprechen. - Hilfetext zur Alarmbestätigung. Vorherige Verifikationszone. Nächste Verifikationszone. Alarm bestätigen, nach dem bip. Ein kurzer Ton zeigt die Rückkehr zur ursprünglichen •...
- Seite 31 8AA12339 - D0 - 14/01/2003- D -...
- Seite 32 - dienstleistungen +43 (2687) 540 58-0 office@proSec.at +43 (2687) 540 58-90 www.proSec.at Siemens Building Technologies AG Fire & Security Products Alte Landstrasse 411 CH-8708 Männedorf Technische Änderungen der beschriebenen Geräte auch ohne vorherige Ankündigung vorbehalten. - © 2002 -...
