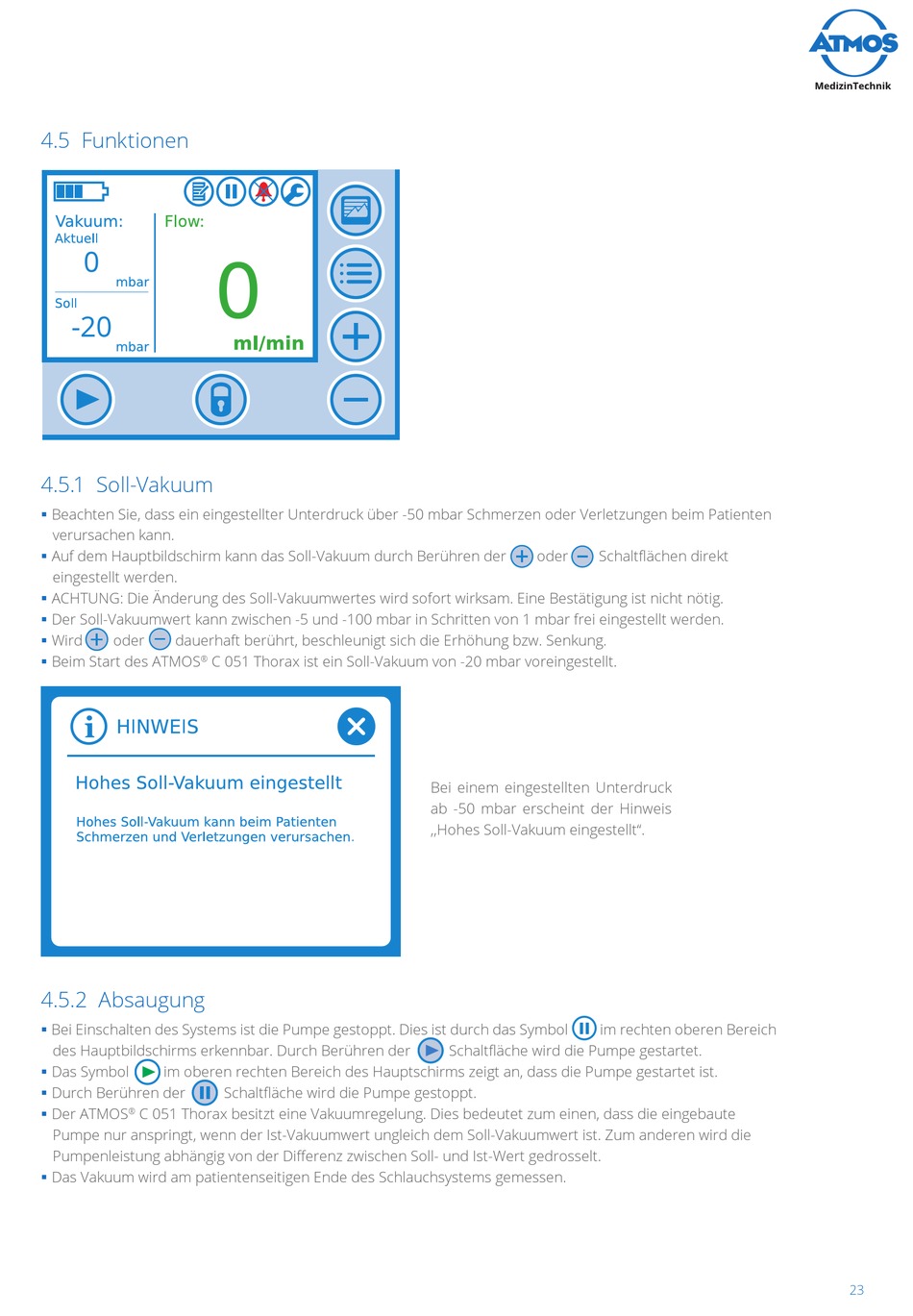

4.5 Funktionen

4.5.1 Soll-Vakuum

Beachten Sie, dass ein eingestellter Unterdruck über -50 mbar Schmerzen oder Verletzungen beim Patienten

verursachen kann.
Auf dem Hauptbildschirm kann das Soll-Vakuum durch Berühren der

eingestellt werden.
ACHTUNG: Die Änderung des Soll-Vakuumwertes wird sofort wirksam. Eine Bestätigung ist nicht nötig.

Der Soll-Vakuumwert kann zwischen -5 und -100 mbar in Schritten von 1 mbar frei eingestellt werden.

Wird oder dauerhaft berührt, beschleunigt sich die Erhöhung bzw. Senkung.

Beim Start des ATMOS C 051 Thorax ist ein Soll-Vakuum von -20 mbar voreingestellt.
®


4.5.2 Absaugung

Bei Einschalten des Systems ist die Pumpe gestoppt. Dies ist durch das Symbol

des Hauptbildschirms erkennbar. Durch Berühren der
Das Symbol im oberen rechten Bereich des Hauptschirms zeigt an, dass die Pumpe gestartet ist.

Durch Berühren der

Der ATMOS C 051 Thorax besitzt eine Vakuumregelung. Dies bedeutet zum einen, dass die eingebaute
 ®
Pumpe nur anspringt, wenn der Ist-Vakuumwert ungleich dem Soll-Vakuumwert ist. Zum anderen wird die
Pumpenleistung abhängig von der Differenz zwischen Soll- und Ist-Wert gedrosselt.
Das Vakuum wird am patientenseitigen Ende des Schlauchsystems gemessen.

Schaltfläche wird die Pumpe gestoppt.
oder Schaltflächen direkt
Bei einem eingestellten Unterdruck
ab -50 mbar erscheint der Hinweis
,,Hohes Soll-Vakuum eingestellt".
im rechten oberen Bereich
Schaltfläche wird die Pumpe gestartet.
