Hinweis:
Drücken Sie die Sprechentaste
Speichern der Einstellungen. Sie gelan-
gen zum nächsten Parameter.
Gerätein-
Im Menü Geräteinfo werden
formation
die Informationen zum Gerät
dargestellt.

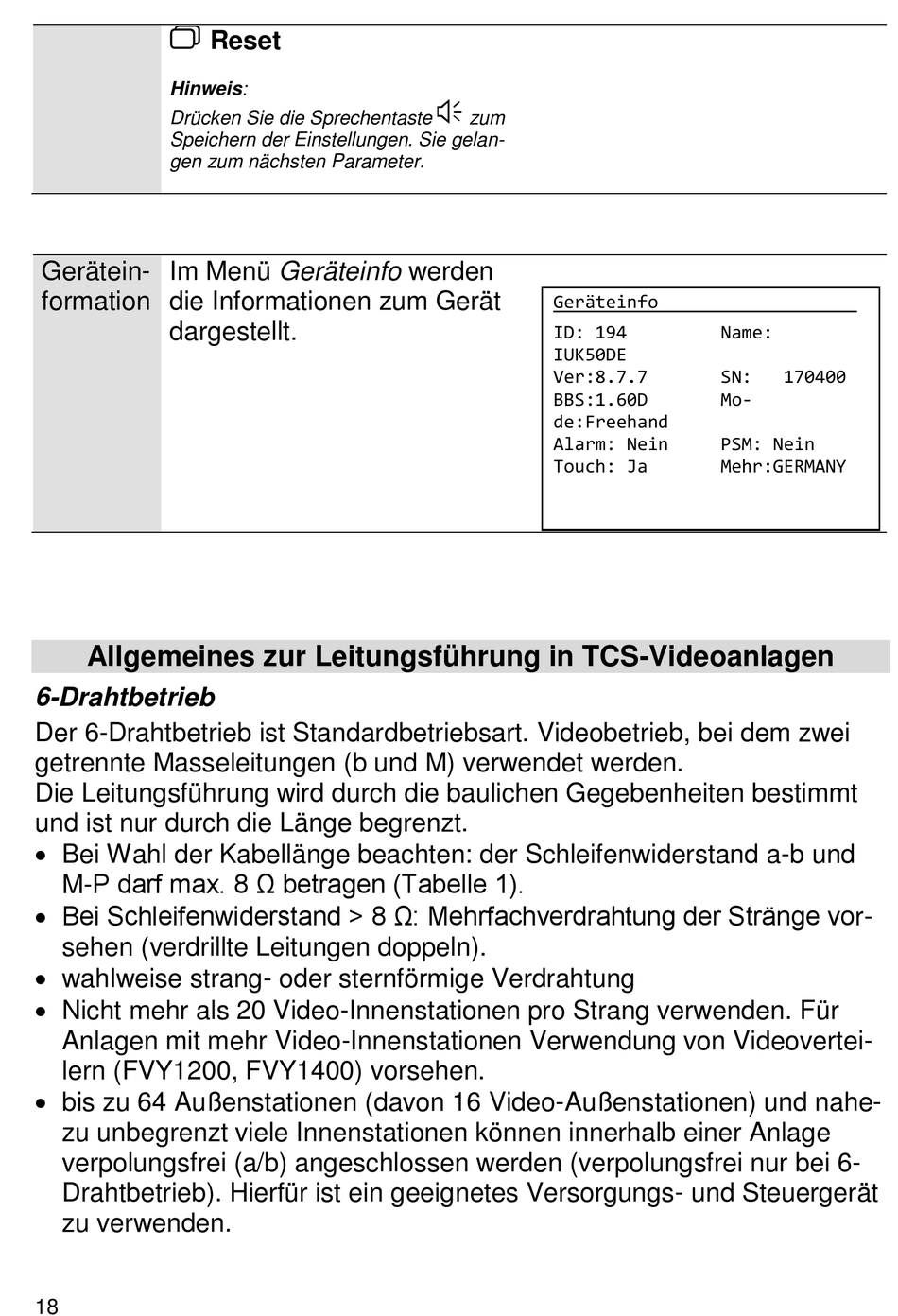

Allgemeines zur Leitungsführung in TCS-Videoanlagen
6-Drahtbetrieb
Der 6-Drahtbetrieb ist Standardbetriebsart. Videobetrieb, bei dem zwei
getrennte Masseleitungen (b und M) verwendet werden.
Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt
und ist nur durch die Länge begrenzt.
Bei Wahl der Kabellänge beachten: der Schleifenwiderstand a-b und
M-P darf max. 8 Ω betragen (Tabelle 1).
Bei Schleifenwiderstand > 8 Ω: Mehrfachverdrahtung der Stränge vor-
sehen (verdrillte Leitungen doppeln).
wahlweise strang- oder sternförmige Verdrahtung
Nicht mehr als 20 Video-Innenstationen pro Strang verwenden. Für
Anlagen mit mehr Video-Innenstationen Verwendung von Videovertei-
lern (FVY1200, FVY1400) vorsehen.
bis zu 64 Außenstationen (davon 16 Video-Außenstationen) und nahe-
zu unbegrenzt viele Innenstationen können innerhalb einer Anlage
verpolungsfrei (a/b) angeschlossen werden (verpolungsfrei nur bei 6-
Drahtbetrieb). Hierfür ist ein geeignetes Versorgungs- und Steuergerät
zu verwenden.
18
Reset
zum
Geräteinfo
ID: 194
IUK50DE
Ver:8.7.7
BBS:1.60D
de:Freehand
Alarm: Nein
Touch: Ja
Zurück
Name:
SN:
170400
Mo-
PSM: Nein
Mehr:GERMANY
