Allgemeines zur Leitungsführung in TCS-Videoanlagen
6-Drahtbetrieb
Der 6-Drahtbetrieb ist die Standardbetriebsart für Videobetrieb, bei dem zwei getrennte Masseleitungen
(b und M) verwendet werden.
Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt und ist nur durch die Länge be-
grenzt.
• Bei Wahl der Kabellänge beachten: der Schleifenwiderstand a-b und M-P darf max. 8 Ω betragen
(Tabelle 1).
• Bei Schleifenwiderstand > 8 Ω: Mehrfachverdrahtung der Stränge vorsehen (verdrillte Leitungen
doppeln).
• Wahlweise ist strang- oder sternförmige Verdrahtung möglich.
• Nicht mehr als 20 Video-Innenstationen pro Strang verwenden. Für Anlagen mit mehr Video-
Innenstationen Verwendung von Videoverteilern (FVY1200, FVY1400) vorsehen.
• Bis zu 64 Außenstationen (davon 16 Video-Außenstationen) und nahezu unbegrenzt viele
Innenstationen können innerhalb einer Anlage verpolungsfrei (a/b) angeschlossen werden
(verpolungsfrei nur bei 6-Drahtbetrieb). Hierfür ist ein geeignetes Versorgungs- und Steuergerät zu
verwenden.
Leitungslänge a-b/ M-P
Tab. 1: Schleifenwiderstände

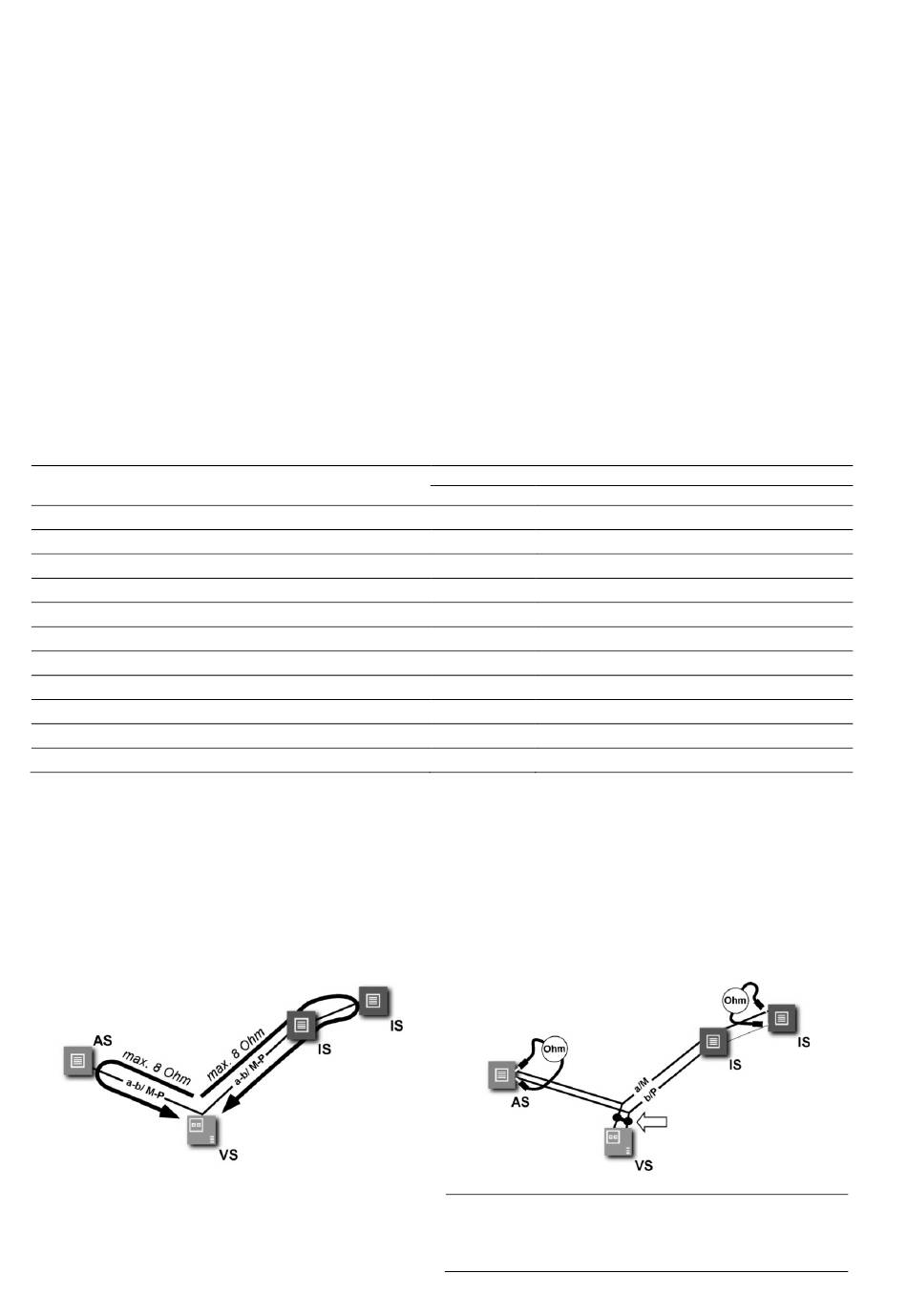

Schleifenwiderstand Prinzip
Keines der Geräte (AS, IS oder FE) darf jeweils wei-
ter als 20 Ohm vom Versorgungs- und Steuergerät
(VS) entfernt sein.
8 Ohm:
max. 65 m Abstand AS-VS bei 0,6 mm Durchmesser
max. 115 m Abstand AS-VS bei 0,8 mm Durchmes-
ser
12
in m
10
20
30
40
50
60
70
80
90
100
Leitungsdurchmesser
0,6 mm
Schleifenwiderstand in Ω
1,28
2,55
3,83
5,10
6,38
7,65
Schleifenwiderstand Messung
Regel:
• 230 V / 50 Hz des VS abschalten.
• a-b Kurzschluss am VS anbringen.
• Andere Geräte stören die Messung nicht, können
angeschlossen bleiben.
• An der letzten IS oder AS am Strang den Wider-
stand an a/b messen.
AS Außenstation
VS Versorgungs- und Steuergerät
IS Innenstation
FE Funktionserweiterung
0,8 mm
0,71
1,43
2,14
2,86
3,57
4,29
5,00
5,71
6,43
7,14
a, b hier
kurzschließen
