IVW2211-0218
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL

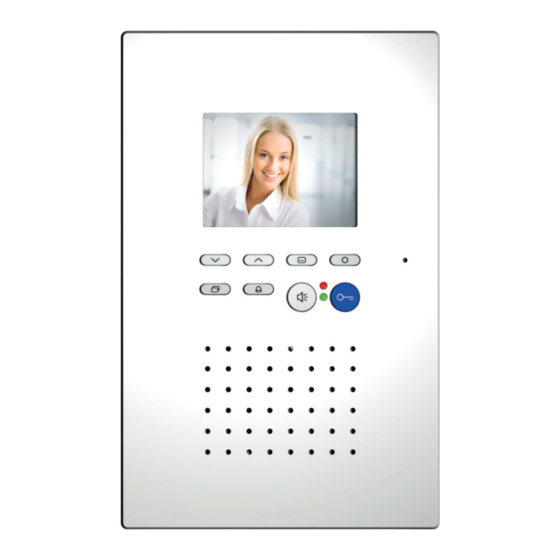

Video-Innenstation mit digitalem 8,9 cm (3,5")
TFT-Display zur Unterputzmontage frontbündig
Video indoor station with digital 3,5" TFT display
for front-flush mounting
www.tcsag.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TCS IVW2211-0218

Inhaltszusammenfassung für TCS IVW2211-0218

  • Seite 1 IVW2211-0218 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL Video-Innenstation mit digitalem 8,9 cm (3,5“) TFT-Display zur Unterputzmontage frontbündig Video indoor station with digital 3,5" TFT display for front-flush mounting www.tcsag.de...

  • Seite 2: Inhaltsverzeichnis

    Store images automatically/manually ... 20 speichern ............9 CONFIGURABLE FUNCTIONS ......22 KONFIGURIERBARE FUNKTIONEN ....11 ADDITIONAL FUNCTIONS ....... 23 ZUSÄTZLICHE FUNKTIONEN ......12 TCS memos ............ 23 TCS-KURZMITTEILUNG ......... 12 Video surveillance .......... 23 VIDEOÜBERWACHUNG ........12 Warranty ............24 Gewährleistung ..........13 Cleaning ............

  • Seite 3: Ihre Video-Innenstation

    Tür- oder Internruf digitales 8,9 cm (3,5“) TFT-Display aktive Sprechverbindung Menütaste Funktionstaste blinkt: neu aufgezeichnetes Bild Mikrofon neue TCS-Kurzmitteilung eingegangen LED rot blinkt 3x: Sprach- und Videokanal belegt Türöffnertaste LED grün leuchtet: Rufton ist deaktiviert, eingehender Sprechentaste Tür- oder Internruf wird nicht akustisch...

  • Seite 4: Bedienelemente Und Anzeigen

    BEDIENELEMENTE UND ANZEIGEN Bedienelemente Navigationstaste AB: Navigationstaste AUF: • Drücken Sie kurz die Navigationstaste, um die • Drücken Sie kurz die Navigationstaste, um die Werte für die Parameter Rufton, Helligkeit, Werte für die Parameter Rufton, Helligkeit, Kontrast und Farbe zu verringern. Kontrast und Farbe zu erhöhen.

  • Seite 5: Symbole

    Ruftonauswahl für Türrufe Datum und Zeiteinstellung Bildspeicher Ruftonauswahl für Internrufe Hauptmenü Ruftonauswahl für Etagenrufe Ruftonabschaltung deaktiviert Ruftonauswahl für Sub-Türrufe (1...4) Ruftonabschaltung aktiviert Menü Ruftoneinstellungen Menü TCS-Kurzmitteilung Ruftonlautstärke gelesene Kurzmitteilung Einstellung Gesprächslautstärke Löschen von Kurzmitteilungen Einstellung Kontrast Datum einstellen Einstellung Helligkeit Uhrzeit einstellen Einstellung Farbsättigung...

  • Seite 6: Bedienung

    BEDIENUNG Ein Rufton signalisiert einen eingehenden Ruf. Die grüne LED leuchtet und das Videobild der Außen- station wird aufgeschaltet. Sprechen Licht schalten / Intern rufen / Zusatz- funktionen 1. Drücken Sie kurz die Sprechentaste, um das 1. Drücken Sie kurz die Funktionstaste, um das Gespräch anzunehmen.

  • Seite 7: Das Videobild Einstellen

    DAS VIDEOBILD EINSTELLEN Das Videobild Einstellungen am Display Das Videobild wird sofort nach Drücken der Die Einstellung von Bildkontrast, Bildhelligkeit Bildtaste oder nach Empfang eines Türrufes an- und Farbsättigung erfolgt im Symbolmenü des gezeigt. Optional können Sie die Sprechentaste Displays im Ruhemodus (Sprechen und Video drücken, um im Ruhemodus (Sprechen und Video aus).

  • Seite 8: Einstellungen Osd-Menü

    EINSTELLUNGEN OSD-MENÜ Einstellen der Ruftonlautstärke und Ruftöne Symbole Ruftonparameter: Die Einstellung der Ruftonlautstärke und die Auswahl des gewünschten Ruftons erfolgt im OSD-Menü. Ruftonlautstärke Das Gerät muss sich im Ruhemodus be- finden. 1. Drücken Sie kurz die Menütaste. Das Haupt- Ruftonauswahl für Türrufe menü...

  • Seite 9: Bildspeicher

    BILDSPEICHER Sie können Bilder nur in Verbindung mit dem externen Bildspeicher FVM1000-0400 speichern. Der FVM1000-0400 ist nicht Bestandteil des Lieferumfangs. Einstellen von Datum und Uhrzeit Bilder automatisch/manuell speichern Die Einstellung von Datum und Uhrzeit des exter- Sie können im Komfortmodus des FVM1000-0400 nen Bildspeichers für gespeicherte Bilder erfolgt Bilder automatisch oder manuell speichern.

  • Seite 10: Gespeicherte Bilder Ansehen

    BILDSPEICHER Gespeicherte Bilder ansehen Alle Bilder löschen Blinkt die grüne LED, wurden neue Bilder bei Tür- Sie können alle Bilder des externen Bildspei- ruf aufgezeichnet. chers über das OSD-Menü löschen. 1. Drücken Sie kurz die Menütaste. Das Haupt- menü wird aufgerufen. 2.

  • Seite 11: Konfigurierbare Funktionen

    Innenstationen. • Die umleitende Innenstation signali- siert den weitergeleiteten Türruf nicht. Licht schalten mit der Türröfnertaste • Nicht an alle TCS-Innenstationen kann ein Türruf umgeleitet werden. Sie können mit der blauen Türöffnertaste das Licht schalten, wenn keine Sprechverbindung besteht.

  • Seite 12: Zusätzliche Funktionen

    TCS-Kurzmitteilung löschen Eine TCS-Kurzmitteilung wird angezeigt. 1. Wählen Sie mit den Navigationstasten AUF oder AB das Symbol Mülltonne aus 2. Drücken Sie die Menütaste. Die TCS-Kurzmit- teilung wird gelöscht. Das Löschen einer TCS-Kurzmitteilung kann bis zu 4 Sekunden dauern. Beratung Tel. 04194 9881-188 | Fax 04194 9881-188 | E-Mail hotline@tcsag.de...

  • Seite 13: Gewährleistung

    Sammelbehälter für Pappe und Papier bzw. Kunststoffe. Reinigung Service ACHTUNG! Geräteschäden durch Kurz- Bei Fragen wenden Sie sich an die TCS HOTLINE. schluss und Korrosion Telefon 04194 9881-188 | E-Mail hotline@tcsag.de Wasser und Reinigungsmittel können in das Gerät eindringen. Elektronische Bau- teile können durch Kurzschluss und Kor-...

  • Seite 14: Your Video Indoor Station

    3.5“ TFT display aktive voice connection menu button function button blinks: new recorded image microphone new TCS short image received LED red blinks 3x: voice and video channel is busy door release button LED green is ON: ring tone is deactivated, incoming door or...

  • Seite 15: Operating Elements And Indications

    OPERATING ELEMENTS AND INDICATIONS Operating elements Navigation button DOWN: Navigation button UP: • Shortly press the navigation button to reduce • Shortly press the navigation button to increase the values of the parameter ring tone, bright- the values of the parameter ring tone, bright- ness, contrast and colour saturation.

  • Seite 16: Symbols

    Ring tone selection for floor calls Ring tone mute is deactivated Ring tone selection for sub door calls (1...4) Ring tone mute is activated Menu ring tone settings Menu TCS memos Ring tone volume Read memo Setting volume voice output Delete memos...

  • Seite 17: Operation

    OPERATION A ring tone signals an incoming call. The green LED is ON and the video image of the front door station is displayed. Speaking Light switch function / Internal calls / Additional functions 1. Shortly press the Speech button, to accept the 1.

  • Seite 18: Setting The Video Image

    SETTING THE VIDEO IMAGE The video image Display settings The video image is activated immediately after Image contrast, Image brightness and Color sa- pressing the Image button or after receiving a door turation can be adjusted in the symbol menu of the call.

  • Seite 19: Settings Osd Menu

    SETTINGS OSD MENU Settings for ring tone volume and ring tones Symbols ring tone parameter: Adjust the ring tone volume and select a required ring tone in the OSD menu. Ring tone volume The device must be in standby mode (speaking and video off).

  • Seite 20: Image Storage

    IMAGE STORAGE Images can be stored only in combination with an external image memory FVM1000-0400. The FVM1000-0400 is not enclosed in the delivery. Setting date and time Store images automatically / manually You can set date and time of the external image In the comfort mode of the FVM1000-0400 you memory for stored images in the OSD menu.
  • Seite 21 IMAGE MEMORY View stored images Delete all images If the green LED blinks, new images were stored You can delete all images of the external image during a door call. memory via the OSD menu. 1. Shortly press the Menu button to open the main menu.

  • Seite 22: Configurable Functions

    • The diverting indoor station is not sig- Switching the light with the door release button nalling the diverted call. • A call cannot be diverted to all TCS in- You can switch the light by pressing the blue door door stations.

  • Seite 23: Additional Functions

    The menu TCS memos. video switch is not enclosed in the deli- 2. Press the Menu button again to read TCS me- very. mos. The green LED is not blinking. There are no new TCS memos in the memory available.

  • Seite 24: Warranty

    The gue. Please contact our TCS HOTLINE. packaging is recyclable. Dispose the parts of the packaging in collec- ting tanks for cardboard and paper.
