Bildparameter einstellen ..............14 Symbole im Display ................15 Konfigurationsmöglichkeiten ..............16 Programmieren der Funktionstaste mit dem Servicegerät ....16 Allgemeines zur Leitungsführung in TCS-Videoanlagen ......17 6-Drahtbetrieb ..................17 Max. Anzahl IVW2210 im 6-Drahtbetrieb ..........19 Fehlererkennung und -anzeige .............. 19 FAQ .......................
Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheitsforderungen nach DIN VDE 0100 zu beachten. Bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicher- heitsbestimmungen für Fernmeldeanlagen nach VDE 0800 zu beachten. Unter anderem: getrennte Führung von Starkstrom- und Schwachstromleitungen,...
Begriffe Haupt-Türruf Türruf mit der Haupt-Seriennummer (laut Seriennum- mern-Aufkleber auf dem Gerät und auf der Verpa- ckung). Unterscheidung von 2 Haupt-Türrufen von Außenstationen mit ≤ Türruf-AS-Grenze und > Türruf- AS-Grenze möglich. Sub-Türruf Ruf von einer Außenstation. Mit unterschiedlichen Tasten können unterschiedliche Ruftöne an einer In- nenstation erzeugt werden.

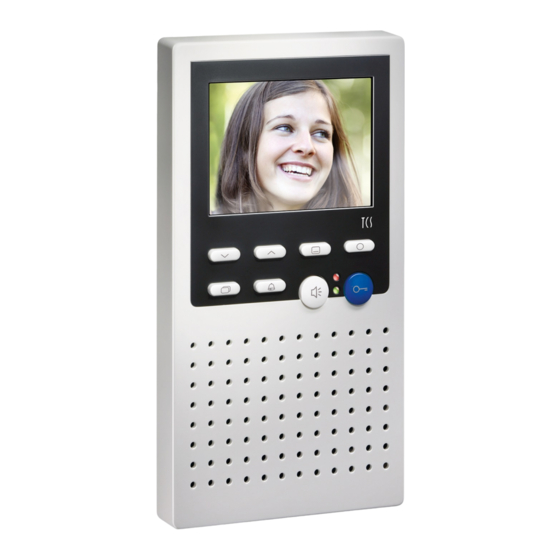

Bestimmungsgemäßer Gebrauch Innenstationen IVW2210 sind Video-Innenstationen mit Farbdisplay zum Frei- und Wechselsprechen. Sie sind für den Betrieb in Gebäude- kommunikationsanlagen in kombinierten Audio-/ Videoanlagen geeig- net. Die Bedienung erfolgt über Tasten und das On-Screen-Display. Innenstationen IVW2210 sind für die Aufputzmontage geeignet. Die Video-Innenstation IVW2210 ist vorzugsweise über einer Wandauslassdose oder einer UP-Dose zu installieren, da der Ka- belstauraum im Gerät begrenzt ist.
Etagen-Videobild-Aufschaltung möglich durch zusätzlichen FBAS- Videoeingang für eine weitere Kamera über Klemme C Option: Anschluss Etagentaster Montage und Installation Unterschale montieren Achtung! Die Video-Innenstationen dürfen nur spannungslos mon- tiert und demontiert werden! Achten Sie bei der Montage der Unterschale auf unebenen Unter- gründen darauf, dass die Schrauben nicht zu fest angezogen wer- den.
Leitungen anschließen Minimieren Sie die Länge der Leitun- gen oberhalb der Unterschale, um die Leitungen problemlos unterbringen zu können und die Leitungen beim Auf- rasten der Oberschale nicht einzu- klemmen. Schließen Sie die Leitungen gemäß Beschriftung in der Unterschale an der Steckklemme an.
Druck in diese Öffnung ein. Die Oberschale lässt sich an der Unterseite abziehen. Heben Sie die Oberschale von den beiden oberen Rastnasen ab. Schaltungsbeispiel S1 in Richtung der Kontaktstift-Reihe schieben, wenn Gerät am Ende eines TCS:BUS- Videostranges installiert ist (siehe S. 10)
Anschlussplan 5-Draht-Sonderbetrieb Falls nur 5 Adern zum Gerät zur Ver- fügung stehen, so dass die M-Ader nicht angeschlossen werden kann, besteht die Möglichkeit für den 5- Draht-Sonderbetrieb. Die Installation einer Drahtbrücke zwischen den Adern b und M ist nur bei Einhaltung einiger Bedingungen zulässig. Für einen Lösungs- vorschlag für Ihr Projekt wenden Sie sich bitte an unsere Hotline.
Einstellungen Werksseitige Voreinstellungen AS-Adressenabhängige Bildaufschaltung Sind in einer Anlage mit IVW2210 außer Video-Außenstationen auch Außenstationen ohne Kamera vorhanden, wird das Bild nicht aufgeschal- tet, wenn ein Ruf von solcher Außenstation eintrifft. Zur Gewährleistung dieser Funktion werden deshalb die möglichen AS- Adressen in zwei Bereiche geteilt: AS-Adresse reserviert für Video-...
Drücken Sie die Navigationstaste AUF oder AB, um den Parameter- Wert zu verändern. Das Menü wird nach 10 s automatisch abgeschaltet, wenn keine Taste mehr betätigt wird. Oder: Drücken Sie die Funktionstaste, um das Me- nü zu beenden. Symbol Menü Ruftonparameter Eingestellter Wert für ausgewählten Parameter Piktogrammleiste...
Drücken Sie die Menü-Taste erneut, um zum nächsten Parameter zu wechseln. Drücken Sie die Navigationstaste AUF oder AB, um den Parameter- Wert zu verändern. Die Änderung wird sofort auf dem Videobild sichtbar. Das Menü wird nach 10 s automatisch abgeschaltet, wenn keine Taste mehr betätigt wird.
= die Seriennummer des Ziel-Innenstation, die intern gerufen werden soll ParSNr. = die Seriennummer der Innenstation, zu der die neu zu konfigurierende Innenstation zugeordnet wird Allgemeines zur Leitungsführung in TCS-Videoanlagen 6-Drahtbetrieb Der 6-Drahtbetrieb ist Standardbetriebsart. Videobetrieb, bei dem zwei getrennte Masseleitungen (b und M) verwendet werden.
Seite 18
Tabelle 1: Schleifenwiderstände Leitungslänge Leitungsdurchmesser a-b/ M-P 0,6 mm 0,8 mm in m Schleifenwiderstand in Ω 1,28 0,71 2,55 1,43 3,83 2,14 5,10 2,86 6,38 3,57 7,65 4,29 5,00 5,71 6,43 7,14 Schleifenwiderstand Prinzip Schleifenwiderstand Messung 230 V / 50 Hz des VS abschalten. Keines der Geräte (AS, IS oder FE) a-b Kurzschluss am VS anbrin- darf jeweils weiter als 8 Ohm vom...
Max. Anzahl IVW2210 im 6-Drahtbetrieb kleine und mitt- Max. Anzahl lere Anlagen IVW2210 VBVS05 Größere Max. Anzahl AS Außenstation Anlagen IVW2210 VS Versorgungs- und Steuergerät IS Innenstation TÖ Türöffner BVS20 + Hinweis: Die Anzahl der maximal anschließ- NGV1011 baren AS ist begrenzt und wird in deren Pro- duktinformation beschrieben! Fehlererkennung und -anzeige Fehler werden optisch und akustisch signalisiert: einmaliger Fehlerton...
Fehlerbild Mögliche Ursache Unser Lösungsvorschlag Das Videobild ist Der Farbsättigungsregler Den Kontrast- / Farbsättigungs- schwarz/weiß. der Innenstation steht auf regler verstellen. Minimum. Der Übertragungspegel Der Übertragungspegel kann an des Video-Busses ist zu vielen Bausteinen des Video- gering. Busses (z.B. FVY) nachgeregelt werden.
Seite 21
Farben des Video- Der Videosignalpegel ist Die Anschlussleitung einer Auf- bildes sind ohne Kon- nicht ausreichend hoch. baukamera wurde unzulässiger- trast. weise verlängert. Die Leitungslänge zwischen zwei aktiven Video-Komponenten wurde unzulässig überschritten. Pegelverluste können durch Drehregler an aktiven Video- Komponenten in gewissem Rahmen kompensiert werden (siehe Produktinformationen der Komponenten.)
Seite 22
Bildes sind zu lagern sich. quelle aus dem Strang. sehen. Schließen Sie diese bei Bedarf über einen Videoumschalter mit dem bestehenden TCS:BUS zusammen. Kein Bild. Beim Betäti- Es liegt kein Signal an. Schließen Sie den Monitor vor gen der Bildtaste er- dem Videoumschalter an und folgt keine Reaktion.
Pappe und Papier bzw. Kunststoffe. Gewährleistung Wir bieten dem Elektrohandwerker eine vereinfachte Abwicklung von Gewährleistungsfällen an. Beachten Sie bitte unsere Verkaufs- und Lieferbedingungen, abruf- bar unter www.tcsag.de, Downloads, Handelsinformationen und enthalten in unserer aktuellen Preisliste. Wenden Sie sich bitte an die TCS HOTLINE.
