05/2013

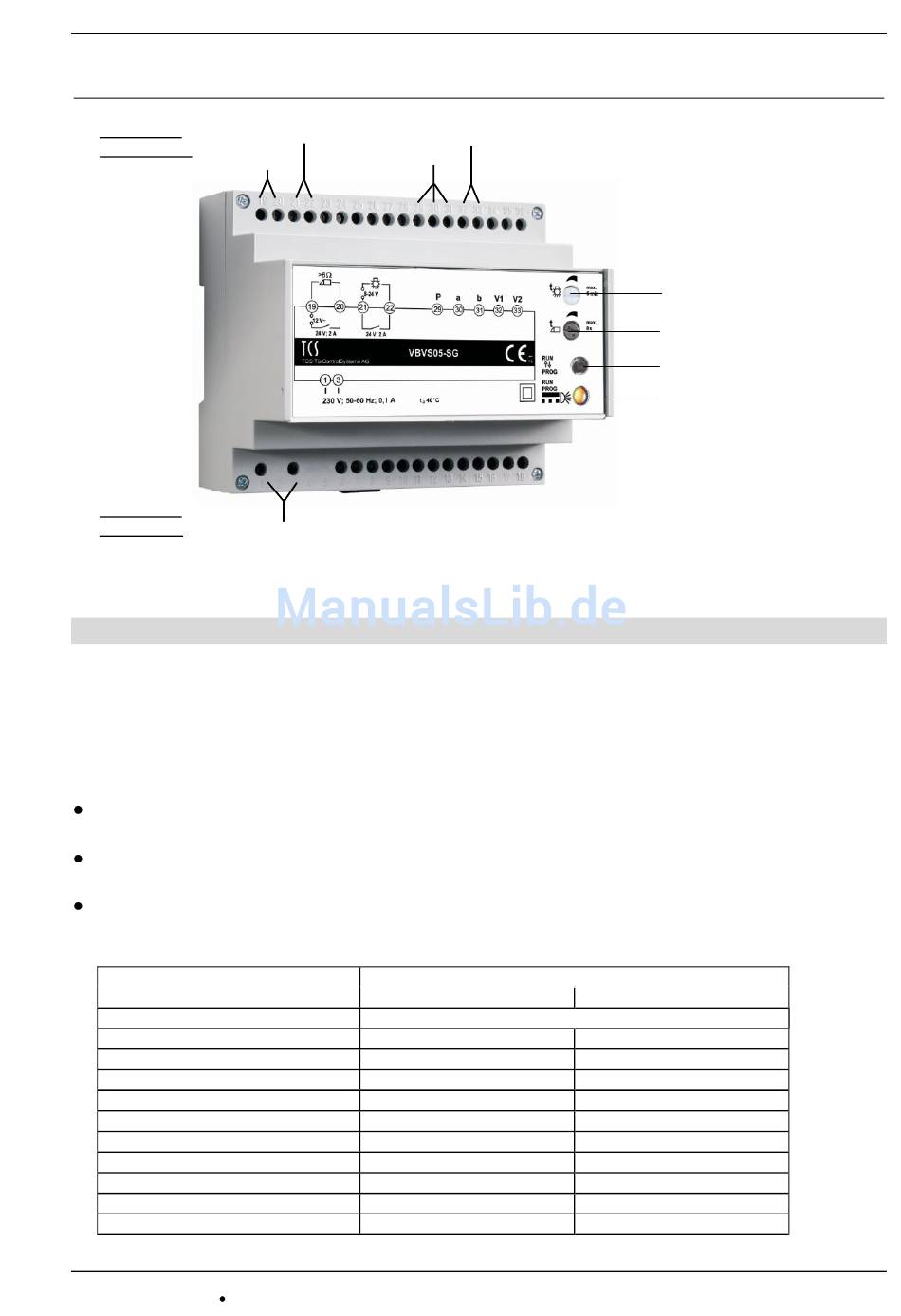

Versorgungs- und Steuergerät VBVS05-SG
Anschluss-
klemmen für:
Türöffner
Anschluss-
klemme für:
Allgemeines zur Leitungsführung in TCS-Videoanlagen

6-Drahtbetrieb

Der 6-Drahtbetrieb ist Standardbetriebsart. Videobetrieb, bei dem zwei getrennte Masse-
leitungen (b und M) verwendet werden.
Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt und ist nur durch
die Länge begrenzt.
Bei Wahl der Kabellänge beachten: der Schleifenwiderstand a-b und M-P darf max. 8 Ω
betragen (Tabelle 1).
Bei Schleifenwiderstand > 8 Ω: Mehrfachverdrahtung der Stränge vorsehen (verdrillte
Leitungen doppeln).
wahlweise strang- oder sternförmige Verdrahtung
Tabelle 1: Schleifenwiderstände
Leitungslänge a-b/ M-P
in m
10
20
30
40
50
60
70
80
90
100
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de
Lichtschalten
TCS:BUS
Netzspannung
9
Video
Leitungsdurchmesser
0,6 mm
Schleifenwiderstand in Ω
1,28
2,55
3,83
5,10
6,38
7,65
Potentiometer
für Lichtschaltzeit
Potentiometer
für Türöffnerzeit
Run/Prog-Taste
Run/Prog-Anzeige
(LED)
0,8 mm
0,71
1,43
2,14
2,86
3,57
4,29
5,00
5,71
6,43
7,14
Technische Änderungen vorbehalten.
