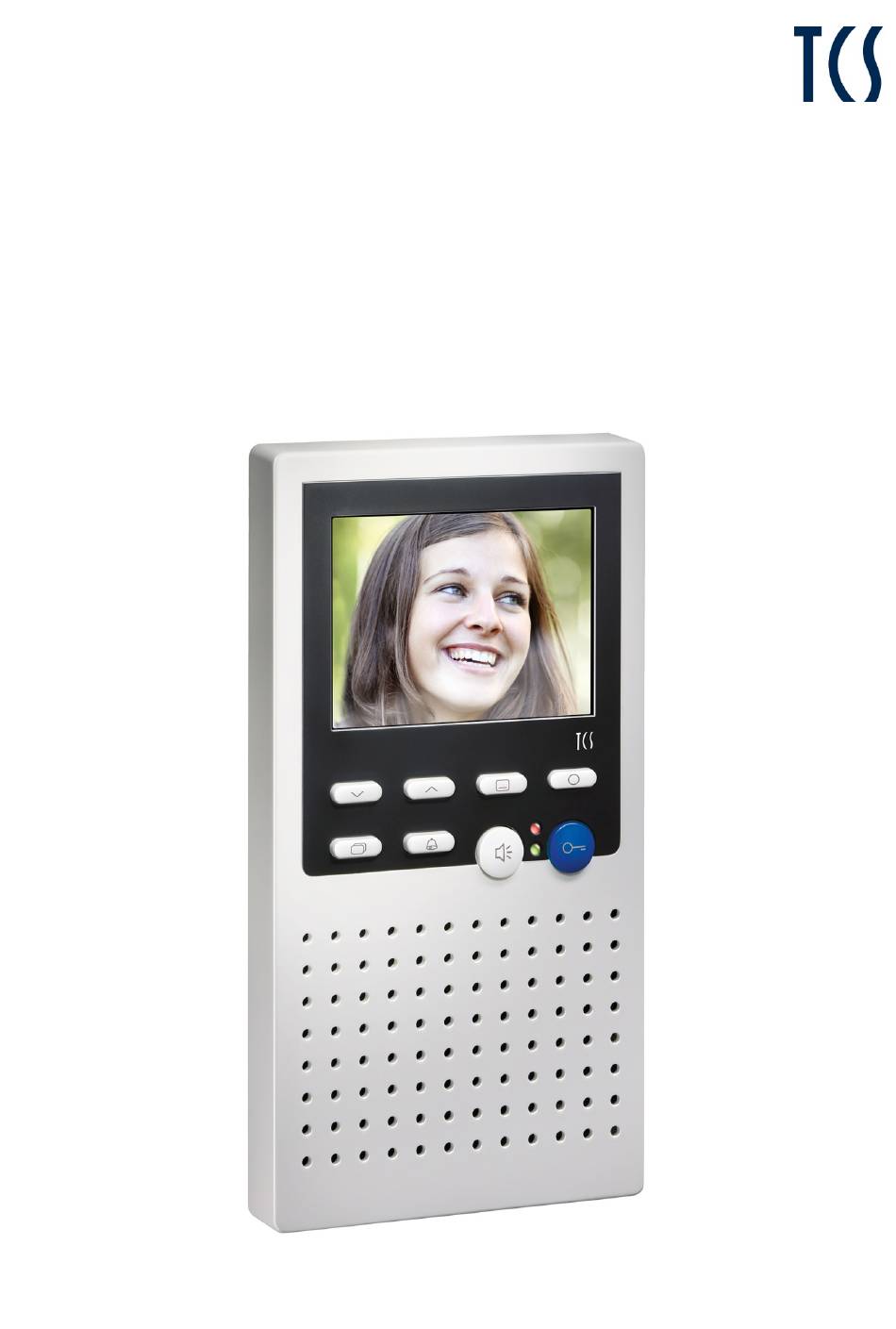

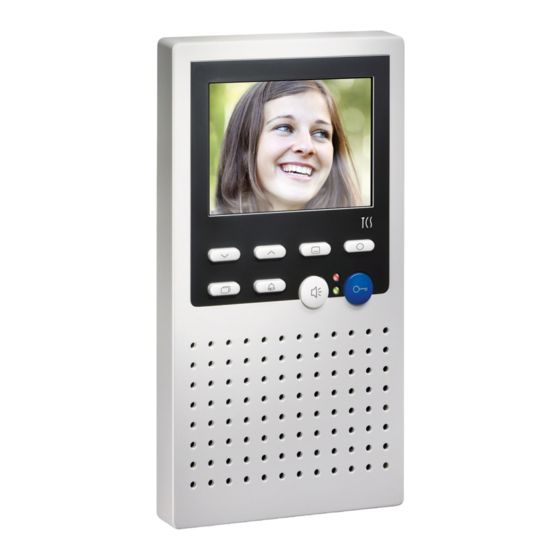

- Seite 1 Produktinformation Video-Innenstation IVW2211-0140 zur Aufputzmontage...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ........................3 Einleitung ........................3 Hinweise zur Produktinformation ..........................3 Verwendete Symbole und Warnhinweise ........................4 Weitere verwendete Symbole ..................4 Sicherheitshinweise....................... 4 Allgemeine Sicherheitsbestimmungen ......................... 4 Blitzschutzmaßnahmen ..............................5 Hinweis zur Videoüberwachung nach DIN 33450 ......................5 ... -
Seite 3: Lieferumfang
Reinigung ........................27 Konformität ........................28 Entsorgungshinweise ....................28 Gewährleistung ......................28 Ersatzteile, Zubehör ..................... 28 Service .......................... 28 Lieferumfang Innenstation IVW2211-0140 Maßzeichnung Produktinformation Bedienungsanleitung Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zu bestimmungsgemäßem Gebrauch, Installation und Inbetriebnahme. -
Seite 4: Verwendete Symbole Und Warnhinweise
Verwendete Symbole und Warnhinweise Symbol Signalwort Erläuterung Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung GEFAHR! zur Folge hat. Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung WARNUNG! zur Folge haben kann. -
Seite 5: Blitzschutzmaßnahmen
Beachten Sie bei der Installation von TCS:BUS-Anlagen die allgemeinen Sicherheitsbestim- mungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: getrennte Führung von Starkstrom- und Schwachstromleitungen Mindestabstand von 10 cm bei gemeinsamer Leitungsführung Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam genutzten Kabelkanälen... -
Seite 6: Kurzbeschreibung
Menü, das auf dem Monitor dargestellt und über die Menütaste des Gerätes (oder On-Screen-Display (OSD) Bildtaste) aktiviert wird. Nur Türrufe von bekannten Seriennummern führen zur Bildaufzeichnung. Die Komfortmodus Bilder können nur von der jeweils zugeordneten Innenstation abgerufen werden. Die Bilder können von allen Innenstationen gleichberechtigt abgerufen werden. Der Simple Komfortmodus ist aus Datenschutzgründen im Mehrfamilienhaus Simple Komfortmodus nicht zulässig! -
Seite 7: Geräteübersicht
Geräteübersicht Bildschirm Mikrofon Menütaste Lautsprecher Funktionstaste Ruf-AUS Taste LED rot Bildtaste Türöffnertaste Navigationstaste AB LED grün Navigationstaste AUF Sprechentaste... -
Seite 8: Anzeige- Und Bedienelemente
Anzeige- und Bedienelemente Anzeige des Videobildes Bildschirm Anzeige von Ruftonparametern und Bildparametern über OSD Tür öffnen (werksseitig voreingestellt) Türöffnertaste Sprechen beenden Lichtschaltfunktion auslösen* Gesprächsannahme, Sprechen aktivieren, Wechselsprechrich- Sprechentaste tung umschalten Sprechen beenden Ruftonabsteller Ruf-AUS Taste Sprechen beenden, wenn IVW2211 mit Konfigurationssoftware configo als Wechselsprechgerät konfiguriert wurde Einschalten des Bildes... -
Seite 9: Technische Daten
nur wenn ein FVM1000 installiert ist * wenn Lichtschaltfunktion in der Außenstation aktiviert ist ** Tastenfunktion weicht ab, wenn auf Kundenwunsch eine dauerhafte Bildaufschaltung konfiguriert ist. Dieses Leistungsmerkmal kann im EEPROM aktiviert bzw. deaktiviert werden. Kurzer Tastendruck: Aufruf des Hauptmenüs Langer Tastendruck (>... -
Seite 10: Montage Und Installation
Montage und Installation Montage Montagehöhe Für einen optimalen Betrachtungswinkel empfehlen wir eine Montagehöhe von 1,60 m (Geräte-Oberkante über dem Fußboden). Abb. 1: Unterschale montieren Unterschale montieren WAR- Lebensgefahr durch elektrischen Schlag. NUNG! Montieren/Demontieren Sie die Video-Innenstationen nur spannungslos. ACH- Beschädigung des Gerätes durch Überspannung. TUNG! Ziehen Sie die Schrauben bei der Montage der Unterschale auf unebenen Untergründen nicht zu fest an. - Seite 11 Leitungen anschließen ► Minimieren Sie die Länge der Leitungen oberhalb der Unterschale, um die Leitungen problemlos zu verlegen. ► Achten Sie beim Aufrasten der Oberschale darauf, die Leitungen nicht einzuklemmen. ► Schließen Sie die Leitungen gemäß Beschriftung in der Unterschale an der Steckklemme an. Dazu können Sie die Klemme aus der Führung nehmen.
-
Seite 12: Anschließen Der Leitungen
Oberschale aufrasten ► Setzen Sie die Oberschale auf die beiden Rastnasen an der Unterschale auf (1). ► Rasten Sie die Oberschale unten mit leichtem Druck ein (2). Beschädigung der Adern durch Ein- ACHTUNG! klemmen. Achten Sie darauf, die Adern so zu verlegen, dass Sie diese beim Aufrasten der Oberschale nicht einklemmen. -
Seite 13: 5-Draht-Sonderbetrieb
► Verbinden Sie die b- und M-Ader mit einer Drahtbrücke (Abb. 8). Bei 5-Drahttechnik darf der Schleifenwiderstand jeweils nur max. 5 Ohm betragen. Abb. 8: 5-Drahttechnik Schaltungsbeispiel Abb. 9: Beispielschaltplan Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung. -
Seite 14: Inbetriebnahme
Inbetriebnahme WAR- Lebensgefahr durch elektrischen Schlag. NUNG! Beachten Sie für Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheits-forderungen nach DIN VDE 0100. ► Installieren Sie die Geräte der Anlage spannungslos und vollständig. ► Prüfen Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss. ►... -
Seite 15: Voreingestellte Zeiten
Voreingestellte Zeiten Sprechzeit 2 min Restsprechzeit nach Betätigen des Türöffners Bildschaltzeit 80 s Blinkdauer der grünen LED, wenn Video-/Sprechkanal belegt bei Betätigen der Sprechentaste oder Betätigen der Bildtaste 3 x Blinken Internbereitschaftszeit ca. 30 s Etagentüröffnerzeit ca. 30 s Timeout OSD-Menü 10 s Timeout OSD-Einblendung im Videobild Konfiguration... -
Seite 16: Programmieren Der Funktionstaste Mit Dem Servicegerät
Programmieren der Funktionstaste mit dem Servicegerät Die Innenstation verhält sich wie ein Wechselsprechgerät. Verwenden Sie die Befehle „9“ für das Konfi- gurieren von Komfort-Wechselsprechgeräten (siehe Produktinformation Servicegerät TCSK): Eine Programmierung mit den Befehlen „9“ muss einmalig mit dem Befehl *95 # Ser.-Nr. # eingeleitet werden. -
Seite 17: Menü Im Ruhestand
Menü im Ruhestand Symbol Menü Ruftonparameter und Hilfesymbole eingestellter Wert für ausgewählten Parameter Piktogrammleiste für Parameterauswahl Symbol Bedeutung Ruftonauswahl für Türrufe ≥ Türruf-AS-Grenze, Türrufe > Türruf-AS-Grenze Ruftonauswahl für Etagenrufe Ruftonauswahl für Internrufe Ruftonauswahl für Sub-Türrufe 1, 2, 3, 4 Ruftonlautstärke 0, 1, 2, …... -
Seite 18: Ruftonauswahl
Ruftonauswahl ► Drücken Sie die Navigationstaste AUF oder AB, um zum Symbol Ruftonauswahl (z. B. für Tür 2) zu gelangen. ► Drücken Sie die Navigationstaste AUF oder AB, um den Rufton zu auszuwählen. Die Nummer des Ruftones (z.B. 11) wird im Display angezeigt. -
Seite 19: Kontrast, Helligkeit Und Farbsättigung Einstellen
Kontrast, Helligkeit und Farbsättigung einstellen ► Drücken Sie die Sprechentaste oder die Bildtaste. Das Bild von der Video- Außenstation wird angezeigt. ► Drücken Sie die Menütaste. Das Menü für die Einstellung wird eingeblendet. ► Drücken Sie erneut die Menütaste, um zum nächsten Bildparameter zu wechseln. -
Seite 20: Externer Bildspeicher (Fvm1000 Nicht Im Lieferumfang Enthalten)
Rufonauswahl für Etagenrufe Menü für Zeiteinstellung Bildspeichermenü* Ruftonauswahl für Sub-Türrufton 1 Hauptmenü Ruftonauswahl für Sub-Türrufton 2 Ruftonabschaltung aktiviert Ruftonauswahl für Sub-Türrufton 3 Menü Kurzmitteilungen* Ruftonauswahl für Sub-Türrufton 4 Bildschirm zum Lesen einer Kurzmitteilung* Ruftonlautstärke Löschen von Kurzmitteilungen* Einstellung Kontrast Datum einstellen* Einstellung Helligkeit Uhrzeit einstellen* Bildspeicher (alle aufgezeichneten Bilder) -
Seite 21: Automatische Bildspeicherung Aktivieren/Deaktivieren
Automatische Bildspeicherung aktivieren/deaktivieren Aktivieren ► Drücken Sie die Menütaste länger als 4 s. Ein Quittungston ertönt. Das Hauptmenü wird für 3 s eingeblendet. Das Symbol Bildspei- cher wechselt von Rot auf Grün. Bei Empfang eines Türrufes wird automatisch ein Bild gespeichert. Deaktivieren ►... -
Seite 22: Alle Gespeicherten Bilder Löschen
Alle gespeicherten Bilder löschen Im externen Bildspeicher FVM1000 können alle, der Innenstation zugeordneten, Bilder gelöscht werden. ► Drücken Sie die Menütaste. Das Hauptmenü wird angezeigt. ► Wählen Sie das Symbol Bildspeicher löschen. ► Bestätigen Sie die Auswahl durch Drücken der Menütaste. Je nach der Anzahl der gespeicherten Bilder kann der Löschvorgang einige Sekunden (oder bis zu 2 Minuten) dauern. -
Seite 23: Kurzmitteilungen
Kurzmitteilungen Die Video-Innenstation IVW2211 kann über den TCS:BUS Kurzmitteilungen empfangen, speichern und anzeigen. ► Wählen Sie die Option Kurzmitteilungen empfangen in der Konfigurationssoftware configo™. Es können maximal 10 Kurzmitteilungen gespeichert werden. Die Kurzmitteilung darf maximal 95 Zei- chen beinhalten. Kurzmitteilungen lesen Blinkt die grüne LED, wurden neue Kurz-... -
Seite 24: Klingeltastenprogrammierung
Voraussetzungen für die Programmierung: ► Stellen Sie sicher, dass der Zugang zur Innenstation in der Wohnung gewährleistet ist. ► Prüfen Sie, ob die Innenstation am TCS:BUS angeschlossen ist. ► Schalten Sie die Netzspannung ein. Die Betriebs-LED am Versorgungs- und Steuergerät leuchtet. -
Seite 25: Faq
Programmieren mittels Sprechverbindung Stellen Sie eine Sprech- Drücken Sie die zu Ein Rufton ertönt an der Außen- und Beenden Sie die verbindung zur Außen- programmierende Innenstation. Sprechverbindung. station her (Hörer bzw. Klingeltaste. Sprechentaste). Steuer- und Versorgungsgerät: Programmiermodus der Anlage ausschalten Drücken Sie kurz die Der Programmiermodus der Anlage ist ausge- Die LED leuchtet. - Seite 26 Der Pegel des Videosignales ist zu Den Pegel des Videobusses reduzie- hoch. ren (z.B. Drehregler auf der Platine der Kamera. Funktioniert nur, wenn der Abschlusswiderstand an der Sta- tion oder aktiven Funktionserweite- rungen (z.B. FVY) korrekt gesetzt ist. Der Abschlusswiderstand am Ende Bitte den Abschlusswiderstand ste- des Stranges ist nicht gesteckt.
-
Seite 27: Reinigung
Entfernen Sie die zweite Videoquelle aus dem Strang. Schließen Sie diese sehen. bei Bedarf über einen Videoumschal- ter mit dem bestehenden TCS:BUS zusammen. Kein Bild. Beim Betätigen der Bildtas- Es liegt kein Signal an. Schließen Sie den Monitor vor dem te erfolgt keine Reaktion. -
Seite 28: Konformität
Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. Unsere Verkaufs- und Lieferbedingungen finden Sie unter http://www.tcsag.de/download/verkaufs- und-lieferbedingungen/ und in unserem aktuellen Produktkatalog. Ersatzteile, Zubehör...
