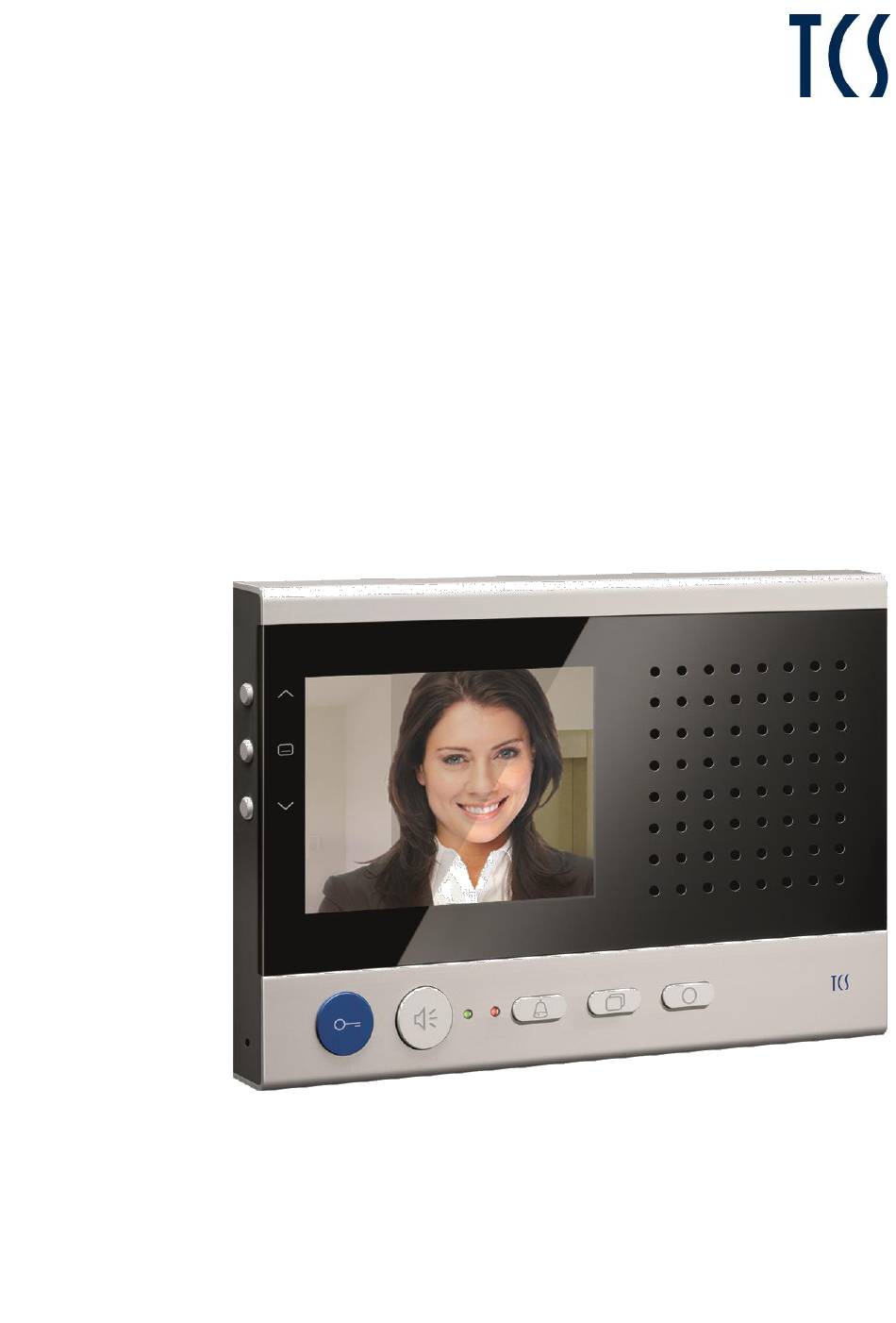

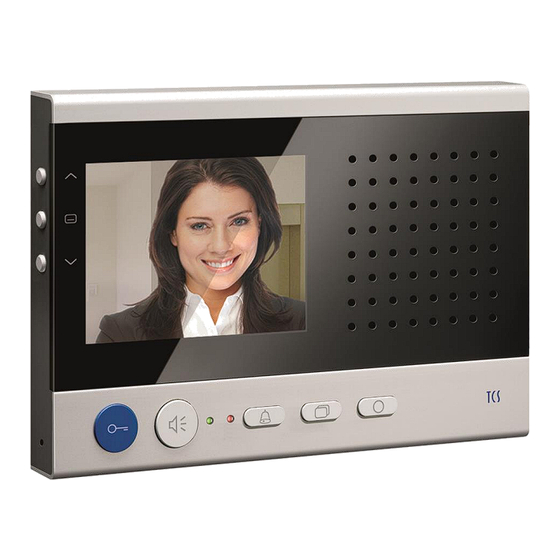

- Seite 1 Produktinformation ™ Video-Innenstation sky IVW2221-015x...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ..................3 Sicherheitshinweise ................4 Allgemeine Sicherheitsbestimmungen ..........4 Installation – Schutzmaßnahmen ............4 Begriffe ....................4 Geräteübersicht ..................5 Anzeige- und Bedienelemente .............. 6 Bestimmungsgemäßer Gebrauch............8 Kurzbeschreibung ................. 9 Montage und Installation ..............10 Montagehöhe ..................10 Hinweise ..................... -
Seite 3: Lieferumfang
Kurzmitteilungen ................. 27 Kurzmitteilungen lesen ..............27 Kurzmitteilungen löschen ..............28 Technische Daten ................28 Allgemeines zur Leitungsführung in TCS-Videoanlagen ....29 6-Drahtbetrieb ..................29 Schleifenwiderstand Prinzip ............. 30 Schleifenwiderstand Messung ............30 Max. Anzahl IVW2221 im 6-Drahtbetrieb ..........31 FAQ....................... -
Seite 4: Sicherheitshinweise
Anlageninstallation einzuhalten. Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheitsforderungen nach DIN VDE 0100 zu beachten. Bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicher- heitsbestimmungen für Fernmeldeanlagen nach VDE 0800 zu beachten. Unter anderem: getrennte Führung von Starkstrom- und Schwachstromleitungen, ... -
Seite 5: Geräteübersicht
Sub-Türruf Ruf von einer Außenstation, mit unterschiedlichen Tasten können unterschiedliche Ruftöne an einer Innenstation erzeugt werden. Der Rufton unterscheidet sich dabei durch die verwendete Serien- nummer. Die Innenstation belegt einen Bereich von fünf Serien- nummern: Seriennummer SN (laut Seriennummern-Aufkleber), SN+1, SN+2, SN+3, SN+4. Jede dieser Seriennummern bewirkt einen anderen Türrufton. -
Seite 6: Anzeige- Und Bedienelemente
Anzeige- und Bedienelemente Benennung Funktion Anzeige des Videobildes Bildschirm Anzeige von Ruftonparametern und Bildpara- metern über OSD Leuchtet: Ruf AUS aktiviert Anzeige LED, Blitzt AUS: Türöffnerautomatik oder Rufumlei- tung aktiviert Leuchtet: eingehender Türruf oder Internruf, Anzeige LED, grün Sprechen aktiv... - Seite 7 Menü-Taste Kurz drücken ** Hauptmenü aufrufen (im Ruhemodus) Parameter zur Änderung auswählen (wenn Bildparametermenü, Ruftonparametermenü, Zeiteinstellung aktiv) Auswahl bestätigen (wenn Haupt-, Internruf- oder Steuerfunktionsmenü, Kurzmitteilungs- Anzeige aktiv) Menü Bildparameter aufrufen (wenn Videobild aktiv) Parameter zur Änderung auswählen ...
-
Seite 8: Bestimmungsgemäßer Gebrauch
Navigationstas- Kurz drücken Wert des ausgewählten Parameters verringern te AB (wenn Bildparametermenü oder Ruftonpara- metermenü aktiv) Einen Listeneintrag nach unten (wenn Intern- ruf- oder Steuerfunktionsmenü aktiv) Einen Menüpunkt nach rechts (wenn Haupt- menü aktiv) Bild manuell speichern (wenn Bild aufgeschal- tet ist) ... -
Seite 9: Kurzbeschreibung
Kurzbeschreibung Freisprechen (hands-free) / manuell gesteuertes Wechselsprechen aktivierbar Blaue Türöffnertaste Taste für Rufannahme bzw. Umschalttaste Sprechen / Hören, wenn Wechselsprechen aktiviert 1 Funktionstaste, ab Werk: mit Licht belegt / aktivierbare Alternativbelegung: Internruf, Türöffnerautomatik, Rufumleitung, Steuerfunktion, mit configo™ einstellbar ... -
Seite 10: Montage Und Installation
Montage und Installation Montagehöhe Für einen optimalen Blickwinkel empfehlen wir eine Montagehöhe von 1,60 m (Geräte-Oberkante). Hinweise Achtung! Die Video-Innenstationen dürfen nur spannungslos montiert und demontiert werden! Achten Sie bei der Montage der Montageplatte auf unebenen Un- tergründen darauf, dass die Schrauben nicht zu fest angezogen werden. - Seite 11 Innenstation als Endgerät einrichten Stecken Sie den Abschlusswider- stand J1 die beiden linken Kontakte, (werksseitig) nicht gesteckt wenn Gerät am Ende eines TCS:BUS-Videostranges installiert gesteckt ist. Anschlussplatte montieren Anschlussplatte Verwenden Sie die Anschlussplatte nur als Hilfsmittel zum Anzeichnen der Löcher.
-
Seite 12: Anschlussplan
Gerät montieren 4 Arretierungsstifte Entfernen Sie die Schutzfolie. Nehmen Sie das Gerät in beide Hände. Setzen Sie es an der Anschlussplatte Drücken Sie das Gerät flach an die Arretierungss tifte Anschlussplatte (1) und schieben Sie es vorsichtig senkrecht nach unten (2), bis die Löcher in der Geräterück- wand über die Arretierungsstiften greifen. -
Seite 13: Schaltungsbeispiel
Schaltungsbeispiel Abschlusswider- stand stecken, wenn Gerät am Ende eines TCS:BUS- Videostranges installiert ist. 5-Draht-Sonderbetrieb Falls nur 5 Adern zum Gerät zur Ver- fügung stehen, so dass die M-Ader nicht angeschlossen werden kann, besteht die Möglichkeit für den 5- Draht-Sonderbetrieb. Die Installation einer Drahtbrücke zwischen den Adern b und M ist nur bei Einhaltung einiger Bedingungen zulässig. -
Seite 14: Inbetriebnahme
Inbetriebnahme Erst die Anlage vollständig installieren, dann an Spannung anschließen! V1 und V2 dürfen nicht mit P-, a- oder b-Ader verbunden werden. Beim Anschluss der Video-Adern V1 (+) und V2 (-) ist auf die Polung zu achten. Prüfen Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss. ... -
Seite 15: Konfigurationsmöglichkeiten
Internbereitschaftszeit ca. 30 s Etagentüröffnerzeit ca. 30 s Timeout Menü Ruftonparameter 10 s Timeout Menü Bildparameter 10 s Konfigurationsmöglichkeiten Manuell TCSK-01 configo Funktion ab Version 1.6.x – – Festes Wechselsprechen – – Wechselsprechen zur Außenstation – Ruftonlautstärke Menü Ruftöne für Türrufe, Sub-Türrufe, –... -
Seite 16: Programmieren Der Funktionstaste Mit Dem Servicegerät
Programmieren der Funktionstaste mit dem Servicegerät Die Innenstation verhält sich wie ein Wechselsprechgerät. Es sind die Befehle „9“ für das Konfigurieren von Komfort-Wechselsprechgeräten zu verwenden (siehe Produktinformation Servicegerät). Eine Programmie- rung mit den Befehlen „9“ muss einmalig mit dem Befehl *95#Ser.-Nr.# eingeleitet werden. -
Seite 17: Symbole Und Bedeutung
Das OSD-Menü oder die Bildspeicheranzeige wird nach 10 s automatisch abgeschaltet, wenn keine Taste mehr betätigt wird. Oder: Drücken Sie die Funktionstaste, um das Menü zu beenden. Das Livebild wird nach 80 s ohne Betätigung, durch das Ende einer Sprechverbindung oder durch Beanspruchung des Videokanals durch ein anderes Gerät (nicht bei Sprechverbindung) automatisch ausgeschaltet. -
Seite 18: Hilfefunktion
Ruftonauswahl für Subrufton 3 Hauptmenü Ruftonauswahl für Subrufton 4 Menü Kurzmitteilungen * Bildschirm zum Lesen einer Ruftonlautstärke Kurzmitteilung * Einstellung Kontrast Löschen von Kurzmitteilungen * Einstellung Helligkeit Datum einstellen * Einstellung Farbsättigung Uhrzeit einstellen * ... -
Seite 19: Internrufe Und Steuerfunktionen
Symbol Bedeutung Navigationstasten AUF, AB können zur Steuerung genutzt werden. Menütaste kann zum Bestätigen verwendet werden. Funktionstaste kann als Abbruchtaste verwendet werden. Navigationstaste AB kann 4 s gedrückt und gehalten werden. Internrufe und Steuerfunktionen Die Klartexte, die im Auswahlmenü erscheinen sollen, können aus- schließlich mit der Konfigurationssoftware configo™... -
Seite 20: Steuerfunktion Senden
Steuerfunktion mit konfigurierbarer Seriennummer gesendet. Die Steuer- funktionsnummer kann frei gewählt werden (0 bis 200 möglich). Unab- hängig von dem Absenden des Protokolls erwirkt das Empfangen von Steuerprotokollen mit der konfigurierten Seriennummer das Umschalten der Zustände, was wie unter b) durch Symbole vor dem Listeneintrag angezeigt wird. -
Seite 21: Internruf Senden
Internruf senden Drücken Sie die Menütaste. Wählen Sie das Symbol Internruf senden. Wählen Sie mit den Navigationstasten AUF oder AB das gewünschte Rufziel aus. Ruf durch Drücken der Menütaste auslö- sen. Ein Quittungston ertönt. Das OSD wird abgeschaltet (oder schaltet zum Livebild zu- rück). -
Seite 22: Automatische Bildspeicherung Aktivieren / Deaktivieren
Automatische Bildspeicherung aktivieren / deaktivieren Aktivieren Drücken Sie die Menütaste länger als 4 s. Ein Quittiersignal ertönt. Das Hauptmenü wird für 3 s eingeblendet. Das Symbol Bildspeicher wechselt die Farbe von Rot auf Grün. Beim Empfangen eines Türrufs wird automatisch ein Bild gespeichert. -
Seite 23: Ein Gespeichertes Bild Löschen
Ein gespeichertes Bild löschen Um das angezeigte Bild zu Bild zu löschen, drücken Sie die Navigationstaste AB 4 s lang, bis ein Quittungssignal ertönt. Das Bild wird ge- löscht. Es wird das davor gespeicherte Bild an- gezeigt. Alle gespeicherten Bilder löschen Im externen Bildspeicher können alle der Innenstation zugeordneten Bilder komplett gelöscht werden. -
Seite 24: Ruftonlautstärke Einstellen
Ruftonlautstärke einstellen Drücken Sie die Navigationstaste RECHTS (oder LINKS), das Symbol Ruftonlautstärke ist vorausgewählt. Drücken Sie die Navigationstaste AUF oder AB, um die Lautstärke zu verän- dern. Die Stufe der Ruftonlautstärke (1 bis 4) wird angezeigt im Display. Bei der Auswahl wird der eingestellte Rufton in gewählter Lautstärke wieder- gegeben und gespeichert. -
Seite 25: Einstellen Von Datum Und Uhrzeit Des Bildspeichers
… bei Intern-Sprechverbindung: Nachdem der Absender des Internru- fes angezeigt wurde, wird das Menü zur Einstellung der Intern- Gesprächslautstärke angezeigt. Drücken Sie die Navigationstaste AUF oder AB, um den Wert zu verändern. Einstellen von Datum und Uhrzeit des Bildspeichers Dieser Dialog ist nur dann sichtbar, wenn bei einem externen Bildspei- cher die Nutzung des externen Bildspeichers und die Berechtigung zur Einstellung von Datum und Uhrzeit im EEPROM freigegeben wurde. -
Seite 26: Bildparameter Einstellen
Bildparameter einstellen Symbole im Livebild Die Symbole im Livebild werden für 10 s mit dem Aufschalten des Bildes (nach dem Drücken der Bildtaste oder nach Empfang eines Türrufes) eingeblendet oder für 3 s nach dem Drücken der Sprechentaste. Drücken Sie die Bildtaste oder die Sprechentaste, um das Livebild einzu- schalten. -
Seite 27: Werkseinstellung Laden
Drücken Sie die Bildtaste nochmals, um zur nächsten Video-Außenstation oder Kamera weiter zu schalten. Kurzmitteilungen Die Video-Innenstation IVW2221 kann über den TCS:BUS Kurzmitteilungen empfangen, diese speichern und bei Bedarf anzeigen. Maximal 10 Kurzmitteilungen können gespeichert werden. Maximal kann die empfangene Nachricht 95 Zeichen beinhalten. -
Seite 28: Kurzmitteilungen Löschen
Wählen Sie mit den Navigationstasten AUF oder AB die gewünschte Nach- richt aus. Bestätigen Sie die Auswahl durch Drü- cken der Menütaste. Sie können jetzt die Nachricht lesen. Sie enthält Nachrichtentext, Absende- datum und -uhrzeit. Wählen Sie das Symbol Kurzmitteilun- , bestätigen Sie die Auswahl durch Drücken der Menütaste, um zum Menü... -
Seite 29: Allgemeines Zur Leitungsführung In Tcs-Videoanlagen
1 Vss FBAS, Etageneingang asymmetrisch 1 Vss FBAS Video-6-Drahttechnik erforderlich! Allgemeines zur Leitungsführung in TCS-Videoanlagen 6-Drahtbetrieb Der 6-Drahtbetrieb ist Standardbetriebsart. Videobetrieb, bei dem zwei getrennte Massen (b und M) verwendet werden. Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt und ist nur durch die Länge begrenzt. -
Seite 30: Schleifenwiderstand Prinzip
Tabelle 1: Schleifenwiderstände Leitungslänge a- Leitungsdurchmesser b/ M-P in m 0,6 mm 0,8 mm Schleifenwiderstand in Ω 1,28 0,71 2,55 1,43 3,83 2,14 5,10 2,86 6,38 3,57 7,65 4,29 5,00 5,71 6,43 7,14 Schleifenwiderstand Prinzip Schleifenwiderstand Messung 230 V / 50 Hz des VS abschalten. Keines der Geräte (AS, IS oder FE) ... -
Seite 31: Max. Anzahl Ivw2221 Im 6-Drahtbetrieb
Max. Anzahl IVW2221 im 6-Drahtbetrieb kleine und mitt- Max. Anzahl lere Anlagen IVW2221 VBVS05 Größere Max. Anzahl AS Außenstation Anlagen IVW2221 VS Versorgungs- und Steuergerät IS Innenstation Hinweis: Die Anzahl der maximal BVS20 + anschließbaren AS ist begrenzt und NGV1011 wird in deren Produktinformation be- schrieben! Fehlerbild... - Seite 32 Die Farben auf dem Der Farbsättigungsregler Den Farbsättigungsregler reduzie- Monitor der Innen- an der Video-Innensta- ren. station sind zu grell tion ist zu weit aufgedreht oder das Bild ist Der Helligkeitsregler der Helligkeitsregler an der Station insgesamt zu hell. Innenstation ist zu weit zurückdrehen aufgedreht Der Pegel des Videosig-...
- Seite 33 In einer Gebäudeein- Störungen durch Über- Die P-Ader ist nicht korrekt ange- heit mit mehreren gangswiderstände. schlossen. Innenstationen gibt es Die Anschlusskontakte sind nicht nur bei einer Innensta- richtig fest. tion schwarze Streifen Störungen durch be- auf dem Videobild nachbarte Störquellen Der Standort des Videoverteilers wie Fremdnetzteile oder anderer passiver Montage-...
- Seite 34 Bildes sind zu überlagern sich. quelle aus dem Strang. sehen. Schließen Sie diese bei Bedarf über einen Videoumschalter mit dem bestehenden TCS:BUS zu- sammen. Kein Bild. Beim Betäti- Es liegt kein Signal an. Schließen Sie den Monitor von gen der Bild-Taste dem Videoumschalter an und erfolgt keine Reaktion.
-
Seite 35: Reinigung
Papier, Kunststoffe. Gewährleistung Wir bieten dem Elektrohandwerker eine vereinfachte Abwicklung von Gewährleistungsfällen an. Beachten Sie bitte unsere Verkaufs- und Lieferbedingungen, abrufbar unter www.tcsag.de, Downloads, Handelsinformationen und enthalten in unserer aktuellen Preisliste. Wenden Sie sich bitte an die TCS HOTLINE. -
Seite 36: Ersatzteile
Tischzubehör SKY aufstellbar Al SW ZIT1800-0016 Zentraler Bildspeicher FVM1000-0400 Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188 Hauptsitz Technische Änderungen vorbehalten. TCS TürControlSysteme AG, TCS Hotline Deutschland: Geschwister-Scholl-Str. 7, 39307 Genthin Tel.: 04194 98811-88, FAX: 04194 9881-29, Tel.: 03933 8799-10, FAX: 03933 8799-11,...
