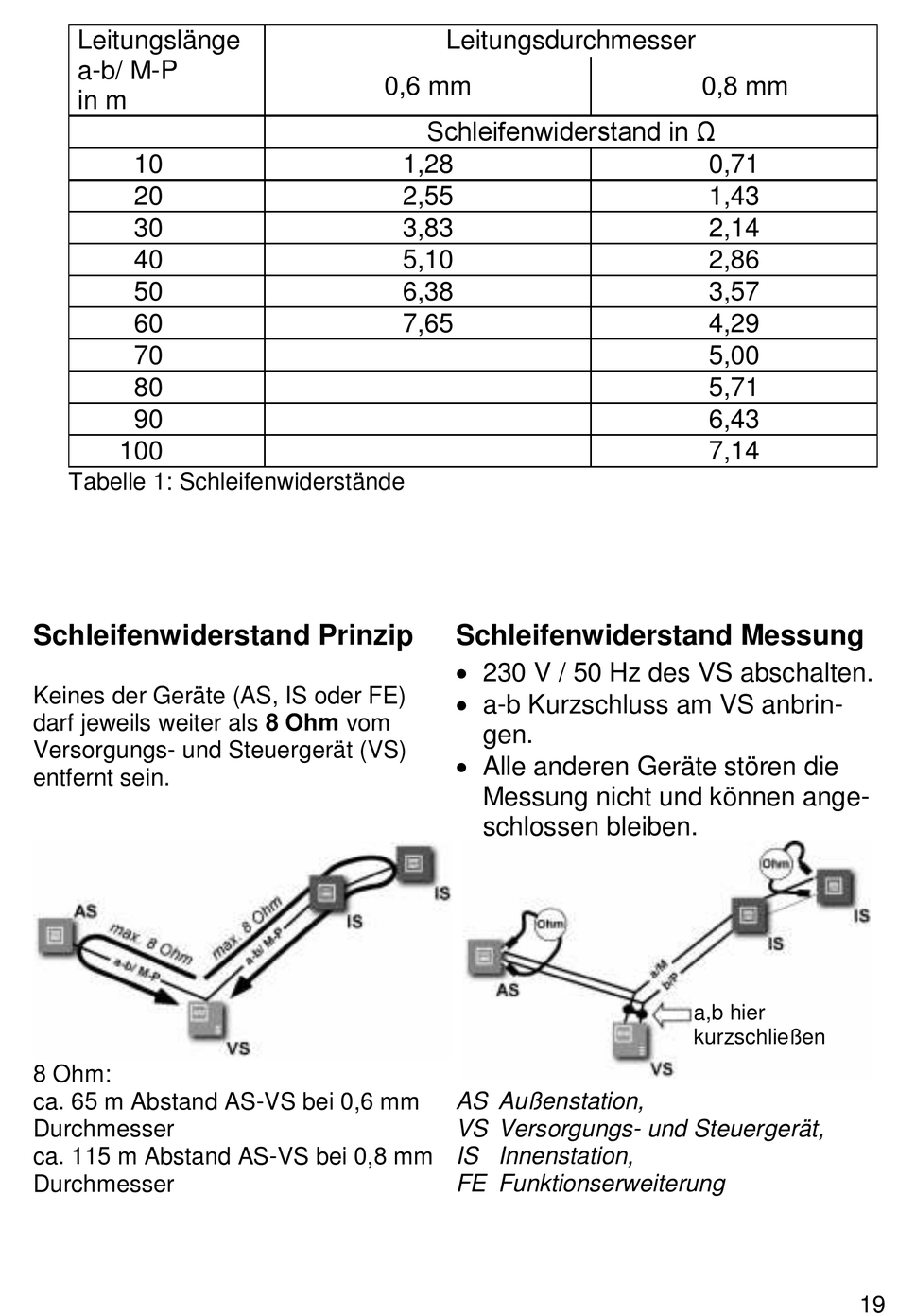

Leitungslänge
a-b/ M-P
in m
10
20
30
40
50
60
70
80
90
100
Tabelle 1: Schleifenwiderstände
Schleifenwiderstand Prinzip
Keines der Geräte (AS, IS oder FE)
darf jeweils weiter als 8 Ohm vom
Versorgungs- und Steuergerät (VS)
entfernt sein.
8 Ohm:
ca. 65 m Abstand AS-VS bei 0,6 mm
Durchmesser
ca. 115 m Abstand AS-VS bei 0,8 mm
Durchmesser
Leitungsdurchmesser
0,6 mm
Schleifenwiderstand in Ω
1,28
2,55
3,83
5,10
6,38
7,65
Schleifenwiderstand Messung
230 V / 50 Hz des VS abschalten.
a-b Kurzschluss am VS anbrin-
gen.
Alle anderen Geräte stören die
Messung nicht und können ange-
schlossen bleiben.
AS Außenstation,
VS Versorgungs- und Steuergerät,
IS Innenstation,
FE Funktionserweiterung
0,8 mm
0,71
1,43
2,14
2,86
3,57
4,29
5,00
5,71
6,43
7,14
a,b hier
kurzschließen
19
