01/2003
Allgemeines zur Leitungsführung in TCS:Anlagen
Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt und ist nur
durch seine Länge begrenzt.
bei Wahl der Kabellänge beachten: der
–
Schleifenwiderstand darf max. 20 Ω betragen
1
(Tabelle 1)
bei Schleifenwiderstand > 20 Ω:
–
Mehrfachverdrahtung der Stränge (Abbildung 1)
wahlweise strang- oder sternförmige Verdrahtung
–
bis zu 64 Türsprechstelleen und nahezu
–
unbegrenzt viele Wohnungssprechstellen
innerhalb einer Anlage verpolungsfrei (a/b)
anschließbar. Geeignetes Steuergerät
verwenden.
Zur Erhöhung der Betriebssicherheit wird empfohlen,
die Endgeräte 3adrig durch Anschluss der P-Ader zu
versorgen.
Tabelle: Schleifenwiderstände
Leitungslänge in m
10
20
30
40
50
60
70
80
90
100
150
200
250
300
1
) Das Lesegerät kann auch für lange Leitungen (
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
HOTLINE: 0700 82 74 68 54 • Tel.: 03933/879910 • FAX: 03933/879911
Leitungsquerschnitt
0,6 mm²
Schleifenwiderstand in Ω
1,22
2,45
3,67
4,90
6,12
7,35
8,57
9,80
11,02
12,24
18,37
24,49
30,61
36,73
≤
60 Ohm) eingerichtet werden.

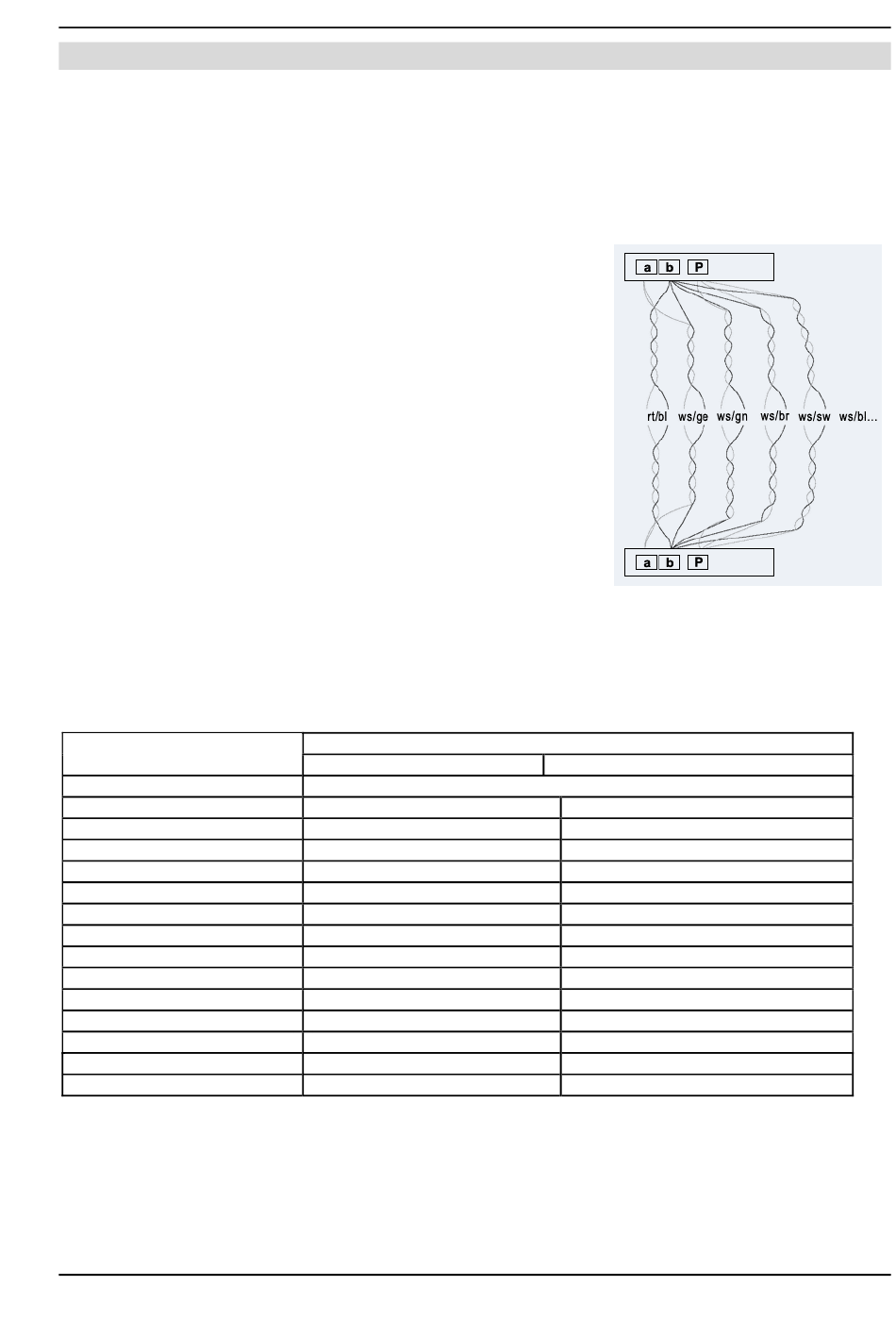

Abbildung 1
Aufdoppeln von Aderpaaren
0,8 mm²
0,69
1,38
2,07
2,76
3,44
4,13
4,82
5,51
6,20
6,89
10,33
13,78
17,22
20,66
Technische Änderungen vorbehalten.
Art.Nr. 0008406 Version 1.1
3
