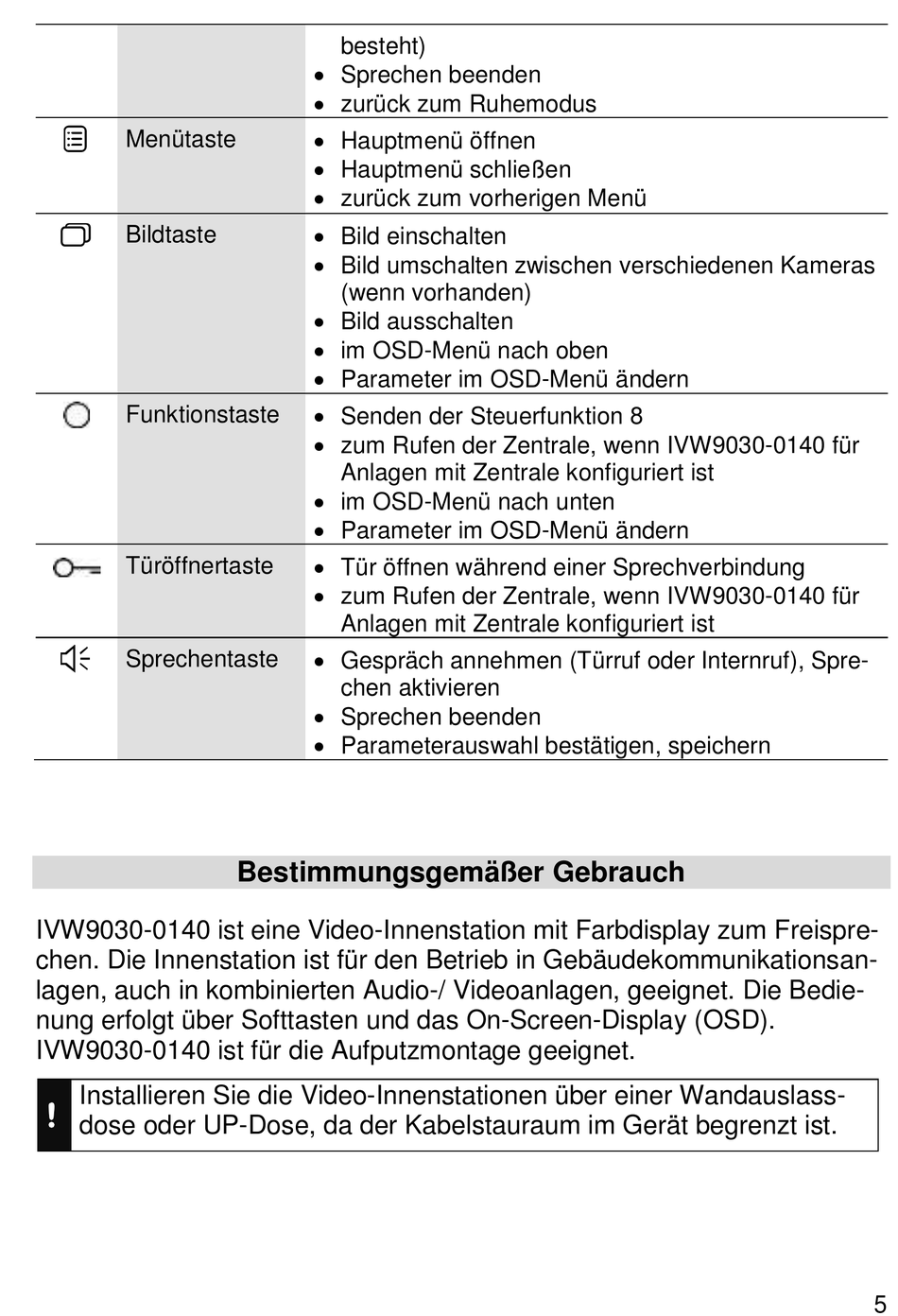

Bestimmungsgemäßer Gebrauch - TCS IVW9030-0140 Produktinformation

Menütaste
Bildtaste
Funktionstaste
Türöffnertaste
Sprechentaste
IVW9030-0140 ist eine Video-Innenstation mit Farbdisplay zum Freispre-
chen. Die Innenstation ist für den Betrieb in Gebäudekommunikationsan-
lagen, auch in kombinierten Audio-/ Videoanlagen, geeignet. Die Bedie-
nung erfolgt über Softtasten und das On-Screen-Display (OSD).
IVW9030-0140 ist für die Aufputzmontage geeignet.
Installieren Sie die Video-Innenstationen über einer Wandauslass-
!
dose oder UP-Dose, da der Kabelstauraum im Gerät begrenzt ist.
besteht)
 Sprechen beenden
 zurück zum Ruhemodus
 Hauptmenü öffnen
 Hauptmenü schließen
 zurück zum vorherigen Menü
 Bild einschalten
 Bild umschalten zwischen verschiedenen Kameras
(wenn vorhanden)
 Bild ausschalten
 im OSD-Menü nach oben
 Parameter im OSD-Menü ändern
 Senden der Steuerfunktion 8
 zum Rufen der Zentrale, wenn IVW9030-0140 für
Anlagen mit Zentrale konfiguriert ist
 im OSD-Menü nach unten
 Parameter im OSD-Menü ändern
 Tür öffnen während einer Sprechverbindung
 zum Rufen der Zentrale, wenn IVW9030-0140 für
Anlagen mit Zentrale konfiguriert ist
 Gespräch annehmen (Türruf oder Internruf), Spre-
chen aktivieren
 Sprechen beenden
 Parameterauswahl bestätigen, speichern
Bestimmungsgemäßer Gebrauch
5
