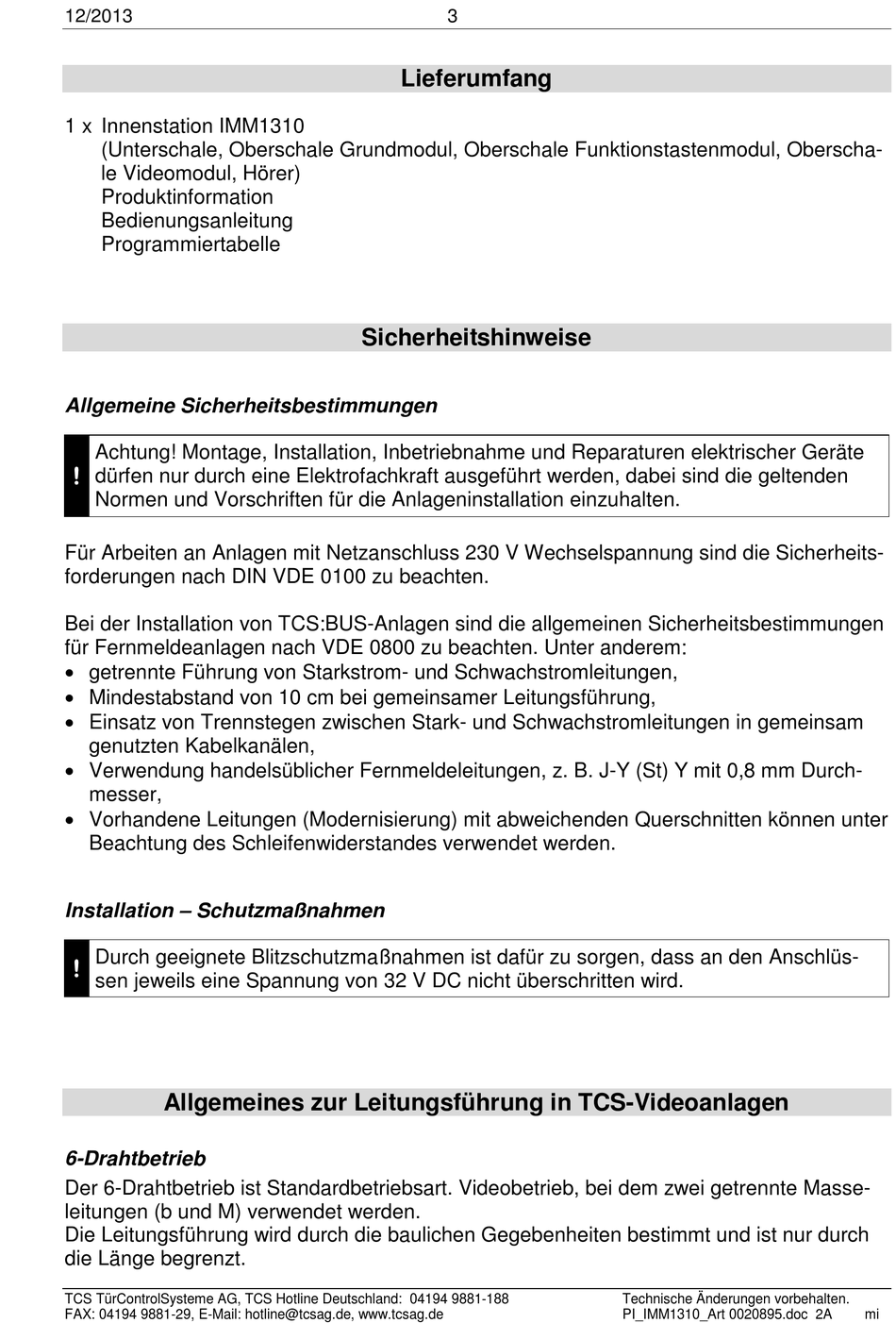

12/2013
1 x Innenstation IMM1310
(Unterschale, Oberschale Grundmodul, Oberschale Funktionstastenmodul, Oberscha-
le Videomodul, Hörer)
Produktinformation
Bedienungsanleitung
Programmiertabelle

Allgemeine Sicherheitsbestimmungen

Achtung! Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte
!
dürfen nur durch eine Elektrofachkraft ausgeführt werden, dabei sind die geltenden
Normen und Vorschriften für die Anlageninstallation einzuhalten.
Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheits-
forderungen nach DIN VDE 0100 zu beachten.
Bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbestimmungen
für Fernmeldeanlagen nach VDE 0800 zu beachten. Unter anderem:
 getrennte Führung von Starkstrom- und Schwachstromleitungen,
 Mindestabstand von 10 cm bei gemeinsamer Leitungsführung,
 Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam
genutzten Kabelkanälen,
 Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y (St) Y mit 0,8 mm Durch-
messer,
 Vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter
Beachtung des Schleifenwiderstandes verwendet werden.
Installation – Schutzmaßnahmen
Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den Anschlüs-
!
sen jeweils eine Spannung von 32 V DC nicht überschritten wird.
Allgemeines zur Leitungsführung in TCS-Videoanlagen

6-Drahtbetrieb

Der 6-Drahtbetrieb ist Standardbetriebsart. Videobetrieb, bei dem zwei getrennte Masse-
leitungen (b und M) verwendet werden.
Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt und ist nur durch
die Länge begrenzt.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188
FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de
3
