Allgemeines zur Leitungsführung in TCS:Anlagen
Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt und ist nur durch
seine Länge begrenzt.
bei Wahl der Kabellänge beachten: der Schlei-
•
fenwiderstand darf max. 20 Ω betragen (Tabel-
le 1)
bei Schleifenwiderstand > 20 Ω: Mehrfach-
•
verdrahtung der Stränge (Abbildung 1)
wahlweise strang- oder sternförmige Verdrah-
•
tung
bis zu 64 Außenstationen und nahezu unbe-
•
grenzt viele Innenstationen innerhalb einer
Anlage verpolungsfrei (a/b) anschließbar.
Geeignetes Steuergerät verwenden.
Zur Erhöhung der Betriebssicherheit wird emp-
fohlen, die Endgeräte 3adrig durch Anschluss
der P-Ader zu versorgen.
Tabelle 1: Schleifenwiderstände
Leitungslänge in m
10
20
30
40
50
60
70
80
90
100
150
200
250
300
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911
4

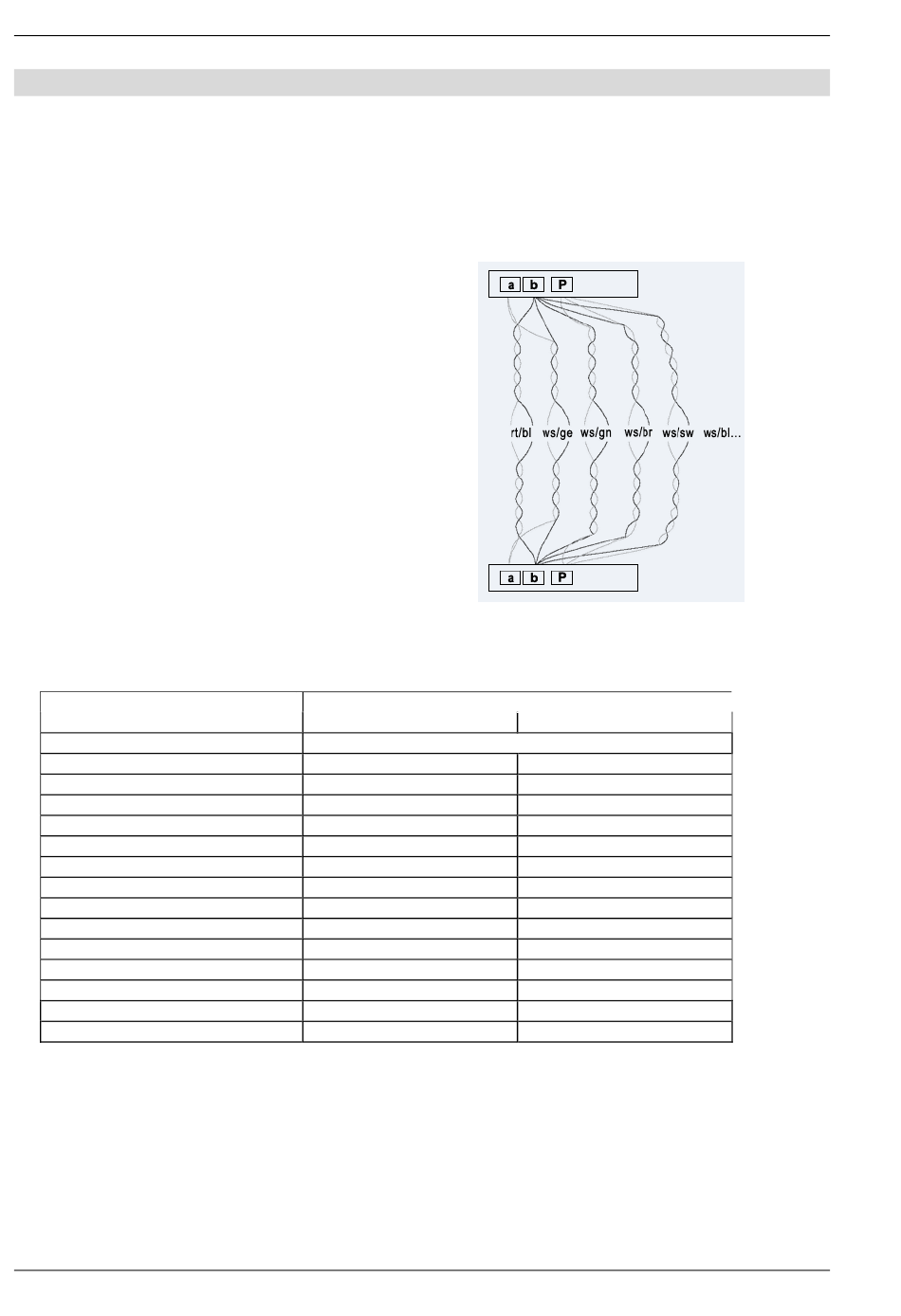

Abbildung 1
Aufdoppeln von Aderpaaren
Leitungsdurchmesser
0,6 mm
Schleifenwiderstand in Ω
1,22
2,45
3,67
4,90
6,12
7,35
8,57
9,80
11,02
12,24
18,37
24,49
30,61
36,73
2/2004
0,8 mm
0,69
1,38
2,07
2,76
3,44
4,13
4,82
5,51
6,20
6,89
10,33
13,78
17,22
20,66
Technische Änderungen vorbehalten.
Art.Nr.
0008832 Version 1.2
mi
