INSTALLATION UND AUSBAU DES ABLUFTSCHLAUCHS

Installation des Abluftschlauchs

1
Befestigen Sie den Insektenschutzgit-
ter am Zwischenstück für das Fenster.
Drücken Sie das Insektenschutzgitter
fest, um sicherzustellen, dass die vier
Projektionen am Zwischenstück für das
Fenster in die vier Löcher passen.
2
Verbinden Sie das Zwischenstück
für das Fenster mit dem Ablufts-
chlauch.
Erweitern Sie ein Ende des Ablufts-
chlauchs und fügen Sie es in das Zwis-
chenstück für das Fenster ein. Drehen Sie
dieses bis zum Anschlag (ca. dreimal).
Stellen Sie sicher, dass diese fest ange-
bracht sind.
3
Befestigen Sie den Regenschutz
am Insektenschutzgitter.
Fügen Sie die drei Projektionen an
jedem Regenschutz in die Aussparungen
am Insektenschutzgitter ein.

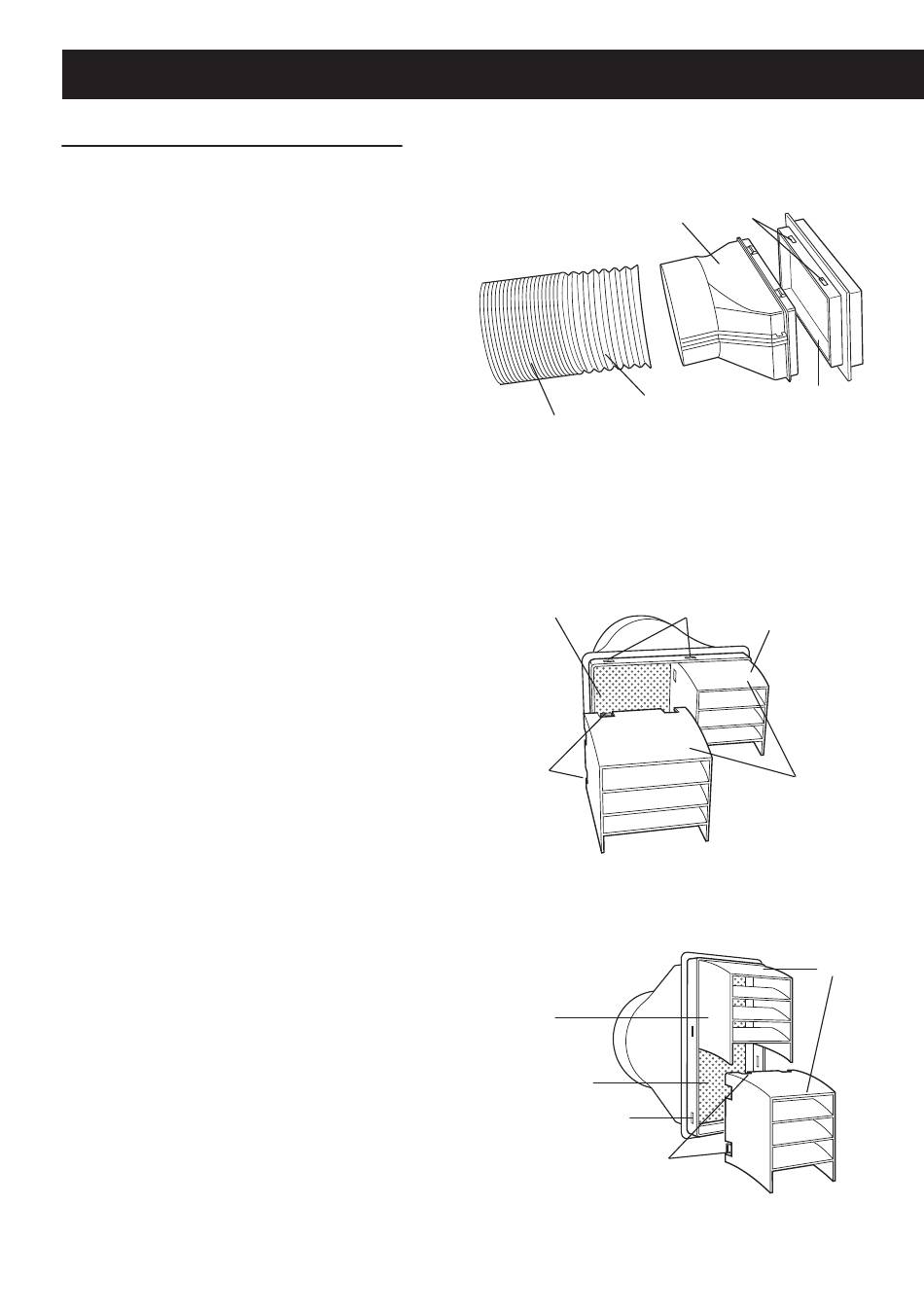

Wie im Diagramm angezeigt ist die Seite
"A" nun oben.
Zwischenstück für das Fenster
Abluftschlauch

Horizontal platziert

Netz zum Schutz
vor Insekten
Projektion

Vertikal platziert

Regenschutz
Netz zum Schutz vor Insekten
Aussparung
DE-6
Aussparung
Erweiterung
Netz zum Schutz
vor Insekten
Aussparung
Regenschutz
Projektion
"A"
"A"
