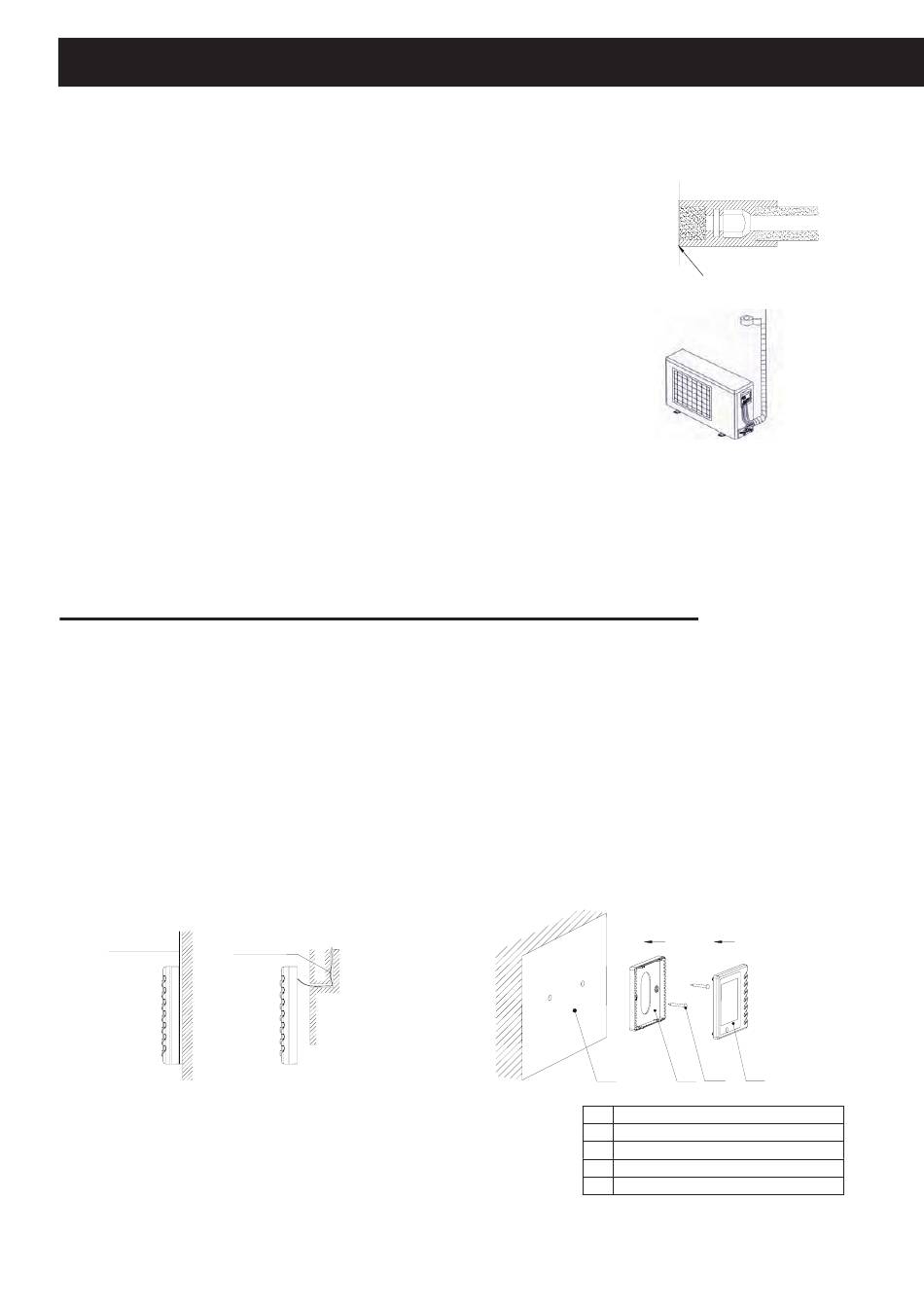

INSTALLATIONSANWEISUNGEN
Installation der Schutzschicht des Kühlmittelrohrs
. Um die Bildung von Kondenswasser auf dem Kühlmittelrohr zu vermeiden und um eine Leckst-
telle zu verhindern, muss das Kühlmittelrohr mit Wärmedämmungsmaterialien verkleidet sein,
mit Klebstreifen umwickelt, und von der Luft isoliert werden.
2. Das an das Zimmergerät verbindende Anschlussstück sollte mit
Wärmedämmungsmaterial verkleidet werden, so dass zwischen dem
Kühlmittelrohr und der Wand des Zimmergeräts keine Lücke bleibt.
3. Benutzen Sie Klebeband, um die Rohre einzuwickeln.
• Benutzen Sie Klebstreifen, um das Kühlmittelrohr und die Kabel
zusammenzubündeln. Um zu vermeiden, dass Kondenswasser
vom Entwässerungsrohr hinaus überläuft, trennen Sie das Entwäs-
serungsrohr vom Kühlmittelrohr und den Kabeln.
• Benutzen Sie Isolierband, um die Rohre vom unteren Teil des Außen-
geräts bis hin zum oberen Rohrende zu verkleiden, wo das Rohr durch
die Wand führt. Beim Umhüllen mit Isolierband muss der nachkom-
mende Bandumfang die Hälfte des vorderen Bandumfanges abdecken.
• Das verkleidete Rohr muss an die Wand unter Anwendung von
Rohrklemmen fixiert werden.
Achtung:
• Nachdem die Rohre mit Schutzwerkstoffen umhüllt wurden, biegen Sie niemals die Rohre in
Form von sehr kleinen Winkeln, anderenfalls können die Rohre reißen oder abbrechen.
• Wickeln Sie das Schutzband nicht zu fest ein, ansonsten kann die Wirksamkeit der Wärmedämmung ver-
mindert werden. Stellen Sie sicher, dass das Entwässerungsrohr von den gebündelten Rohren getrennt ist.
• Nach Beendung der Schutzarbeit und Verkleidung der Rohre, benutzen Sie Dichtungswerkstoff, um den
Durchbruch an der Wand abzudichten, so dass Regen oder Wind in den Raum nicht eindringen können.
Lage und Verfahren der Installation des Wandreglers
. Wählen Sie einen Installationsort. Je nach Größe der Steuerader des Wandreglers, lassen Sie
eine Vertiefung oder ein eingebettetes Kabelloch, um die Steuerader zu versenken.
2. Falls die zwischen dem Wandregler und dem Zimmergerät liegende Steuerader an der Oberfläche mon-
tiert ist, benutzen Sie # Metallrohr und machen eine Abgleicheintiefung in die Wand (Siehe Abbildung );
bei Anwendung einer Installation unter Putz kann # Metallrohr benutzt werden (Siehe Abbildung 2).
3. Unabhängig davon, ob eine Oberflächenmontage oder aber eine Installation unter Putz be-
vorzugt wird, ist es erforderlich 2 Löcher (in der gleichen Höhe) zu bohren, deren Abstand der
gleiche Abstand (60 mm) der Installationslöcher in der Unterplatte des Wandreglers sein soll.
Fügen Sie danach einen Dübel in jedes Loch ein. Fixieren Sie die Unterplatte des Wandreglers
an die Wand. Stecken Sie die Steuerader in die Schalttafel ein. Zuletzt bauen Sie die Tafel des
Wandreglers ein.
Achtung:
• Achten Sie während der Installation der Unterplatte des Wandreglers auf die Richtung der Un-
terplatte. Die Plattenseite mit den zwei Kerbstellen muss nach unten zeigen, anderenfalls kann
die Tafel des Wandreglers nicht sachgemäß eingebaut werden.
Metallrohr
Metallrohr
Abbildung :
Aufputzmontage des Kabels
• Der Kommunikationsabstand zwischen der Haupt-
schalttafel und dem Wandregler beträgt 8 m.
• Der Wandregler darf nicht an einen Ort angebracht
werden, in dem Benetzung durch Wassertropfen oder
eine größere Menge von Wasserdampf vorkommen.
Abbildung 2:
Leitungsverlegung unter Putz
1
Nr.

2
3
4
D 30
Keine Lücke
Schematische Darstellung der Installation
2
4
3
Bezeichnung
Wandoberfläche
Bodenplatte des Wandreglers
Schraube M4X0
Tafel des Wandreglers
