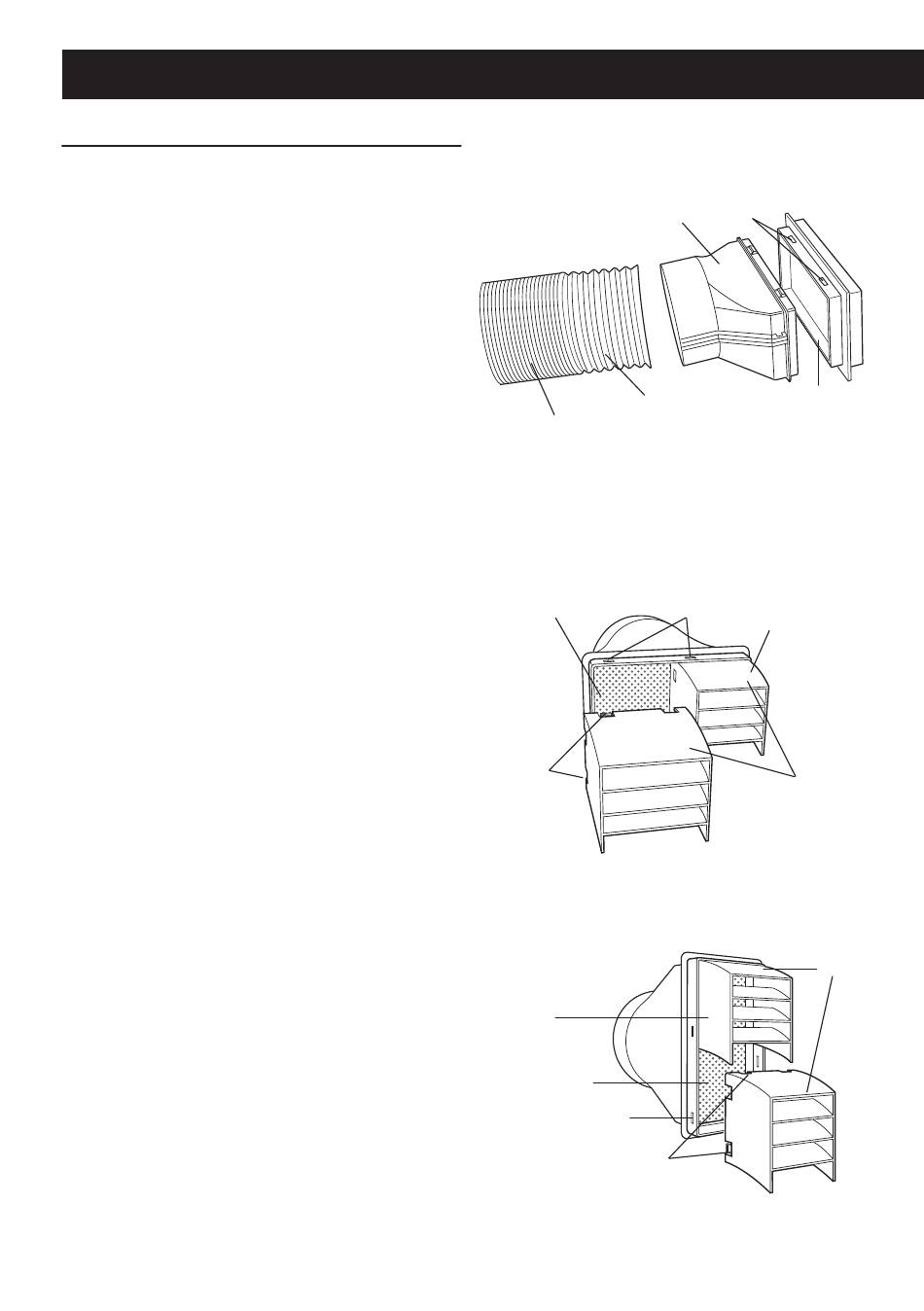

INSTALACIÓN Y EXTRACCIÓN DE LA MANGUERA DE ESCAPE
Instalación de la manguera de escape
1
Conectar la red de protección
contra insectos al adaptador de la
ventana.
Empuje la red de protección contra in-
sectos con firmeza para asegurar que
los cuatro salientes del adaptador de la
ventana encajan en los cuatro orificios.
2
C o n e c t e e l a d a p t a d o r d e l a
ventana a la manguera de escape.
Extender un extremo de la manguera de
escape e insertarlo en el adaptador de la
ventana, girarlo (tres veces aproximada-
mente) hasta que se detenga.
Compruebe que están bien conectados.
3
Conecte los vierte aguas a la red
de protección contra insectos.
Insertar los tres salientes de cada vierte
aguas en los orificios de la red de pro-
tección contra insectos.
El lado "A" se encontrará ahora en la
parte superior, como se indica en el dia-
grama.
Adaptador de ventana
Manguera de escape
Colocar horizontalmente
Red de protección
contra insectos
Saliente
Colocar verticalmente
Vierte aguas
Red de protección
contra insectos
Orificio
Saliente
ES-6
Orificio
Extender
Red de protección
contra insectos
Orificio
Vierte aguas
"A"
"A"
