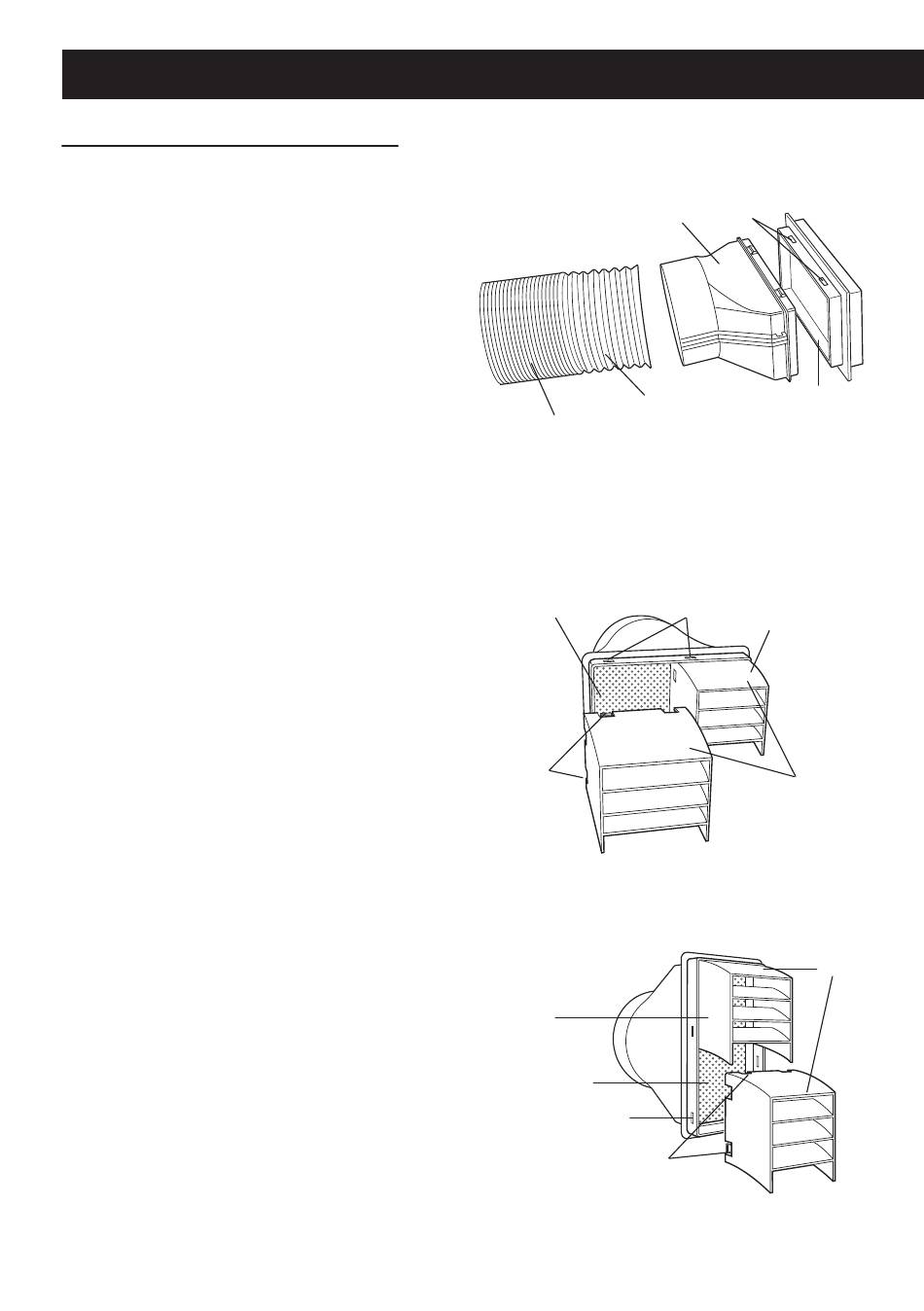

INSTALLAZIONE E RIMOZIONE DEL TUBO DI SCARICO

Installazione del tubo di scarico
1
Mettete la rete di protezione dagli
insetti nell'adattatore per la fine-
stra.
Spingete con decisione la rete di pro-
tezione dagli insetti per assicurarvi che
le quattro sporgenze sull'adattatore per
la finestra entrino nei quattro buchi su di
esso.
2
Attaccate l'adattatore per la fine-
stra al tubo di scarico.
Allungate un capo del tubo di scarico
e inseritelo nell'adattore per la finestra,
e giratelo (tre volte circa) finché non si
ferma.
Assicuratevi che siano ben saldi.
3
Attaccate le protezioni per la piog-
gia alla rete di protezione dagli
insetti.
Interite tutte e tre le sporgenze su ogni
protezione dalla pioggia nei buchi della
rete di protezione dagli insetti.
Il lato "A" sarà ora in alto, come indicato
nel diagramma.
Adattatore per la finestra
Tubo di scarico
Posizionato orizzontalmente
Rete di protezione
dagli insetti
Sporgenza
Posizionato verticalmente
Protezione pioggia
Rete di protezione dagli insetti
IT-6
Buco
Prolungamento
Rete di protezione
dagli insetti
Buco
Buco
Sporgenza
Protezione
pioggia
"A"
"A"
