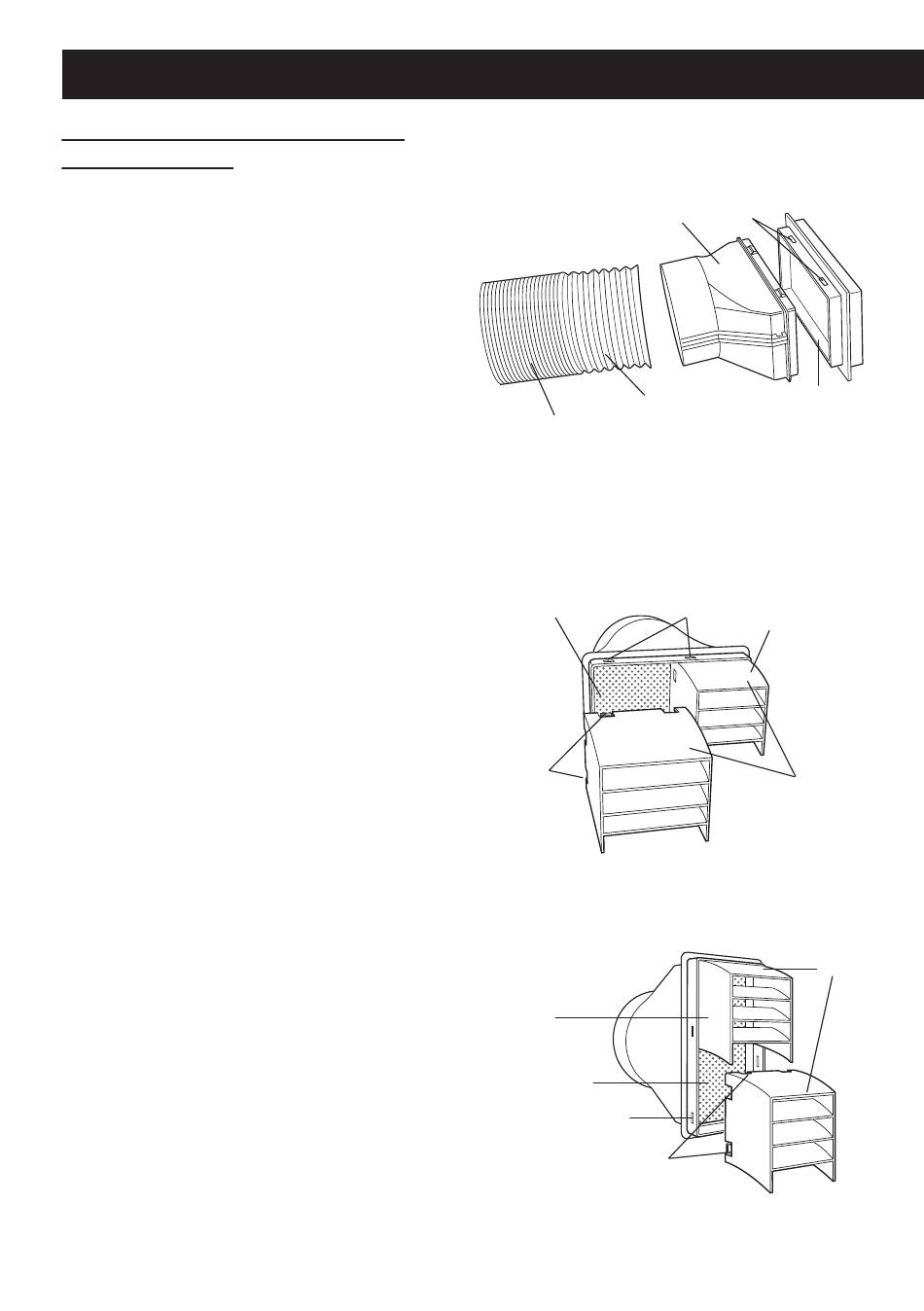

INSTALACJA I DEMONTAŻ RURY ODPROWADZAJĄCEJ CIEPŁE POWIETRZE
Instalacja rury odprowadzającej
ciepłe powietrze
1
Przymocuj siatkę przeciw owadom
na kołnierzu do zamocowania rury
odprowadzającej ciepłe powietrze
w otworze szyby okna.
Starannie zamocuj siatkę przeciw ow-
adom, aby się upewnić, że 4 wypustki w
kołnierzu do zamocowania rury odprow-
adzającej ciepłe powietrze w otworze
szyby okna dokładnie pasują do 4 ot-
worów na siatce.
2
Przymocuj kołnierz do rury od-
prowadzającej ciepłe powietrze.
Rozciągnij jeden koniec rury odprow-
adzającej ciepłe powietrze i wsuń do
kołnierza, a następnie obracaj do oporu
(ok. 3 obroty).
Upewnij się, że rura i kołnierz zostały
starannie połączone.
3
Z a m o c u j o s ł o n ę p r z e c i w d -
eszczową na siatce przeciw ow-
adom.
Wsuń wszystkie 3 wypustki, znajdujące
się na każdej osłonie przeciwdeszczowej,
do otworów na siatce przeciw owadom.
Bok „A" będzie znajdował się teraz u góry,
jak pokazano na rysunku.
Kołnierz do zamocowania rury
odprowadzającej ciepłe powietrze
w otworze szyby okna
Rura
odprowadzająca
ciepłe powietrze
Umocowanie poziome
Siatka przeciw
owadom
Wypustka
Umocowanie pionowe
Osłona przeciwdeszczowa
Siatka przeciw owadom
PL-6
Otwór
Rozciągnij
Siatka przeciw
owadom
Otwór
Otwór
Wypustka
Osłona prze-
ciwdeszczowa
„A"
„A"
