Alpine PMX-T320 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Alpine Anleitungen
  4. Verstärker
  5. PMX-T320
  6. Bedienungsanleitung

Alpine PMX-T320 Bedienungsanleitung

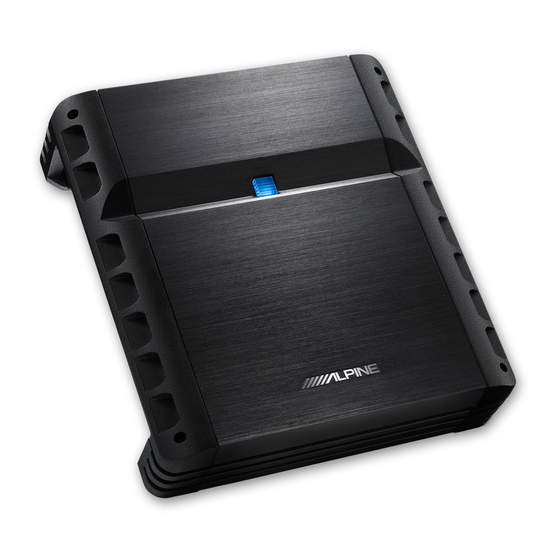

2 channel power amplifier
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
NUR FÜR AUTOMOBIL GEBRAUCH/SOLO PER L'UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK
• BEDIENUNGSANLEITUNG
Lesen Sie diese Bedienungsanleitung bitte aufmerksam durch, damit Sie die hervorragende
Leistung und die zahlreichen Funktionen dieses Produktes voll nutzen können. Bewahren
Sie die Bedienungsanleitung zur späteren Bezugnahme gut auf.
• LIBRETTO DELLE ISTRUZIONI
Leggere questo manuale per poter sfruttare al massimo le eccezionali prestazioni e funzioni
di questo apparecchio e conservare il manuale per riferimenti futuri.
• BRUKSANVISNING
Läs igenom den här bruksanvisningen fört att få så stor glädge som möjligt av
utrustningens utmärkta prestanda och egenskaper, och bevara sedan bruksanvisningen för
framtida bruk.
INHALT
WARNUNG ............................................. 2
VORSICHT .............................................. 3
EINBAU .................................................. 4
ANSCHLUSSABDECKUNGEN ................. 5
ANSCHLÜSSE ........................................ 6
ANSCHLUSS-PRÜFLISTE ....................... 9
SCHALTEREINSTELLUNG ..................... 10
SYSTEMDIAGRAMME .......................... 11
TECHNISCHE DATEN ............................ 14
ZUBEHÖR
• Blechschraube (M4 × 20) ................ 4
• Anschlussabdeckung .............. 1 SATZ
• Schraube (M3 × 12) ......................... 4
• Anschluss-Lautsprechereingang ...... 1
ALPINE ELECTRONICS MARKETING, INC.
1-1-8 Nishi Gotanda,
Shinagawa-ku,
Tokyo 141-0031, Japan
Phone 03-5496-8231
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Phone 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF CANADA, INC.
777 Supertest Road, Toronto,
Ontario M3J 2M9, Canada
Phone 1-800-ALPINE-1 (1-800-257-4631)
Qingdao Dongli Xinhaiyuan Printing Co., Ltd.
No.17, jiushuidong road, Qingdao China
PMX-T320
