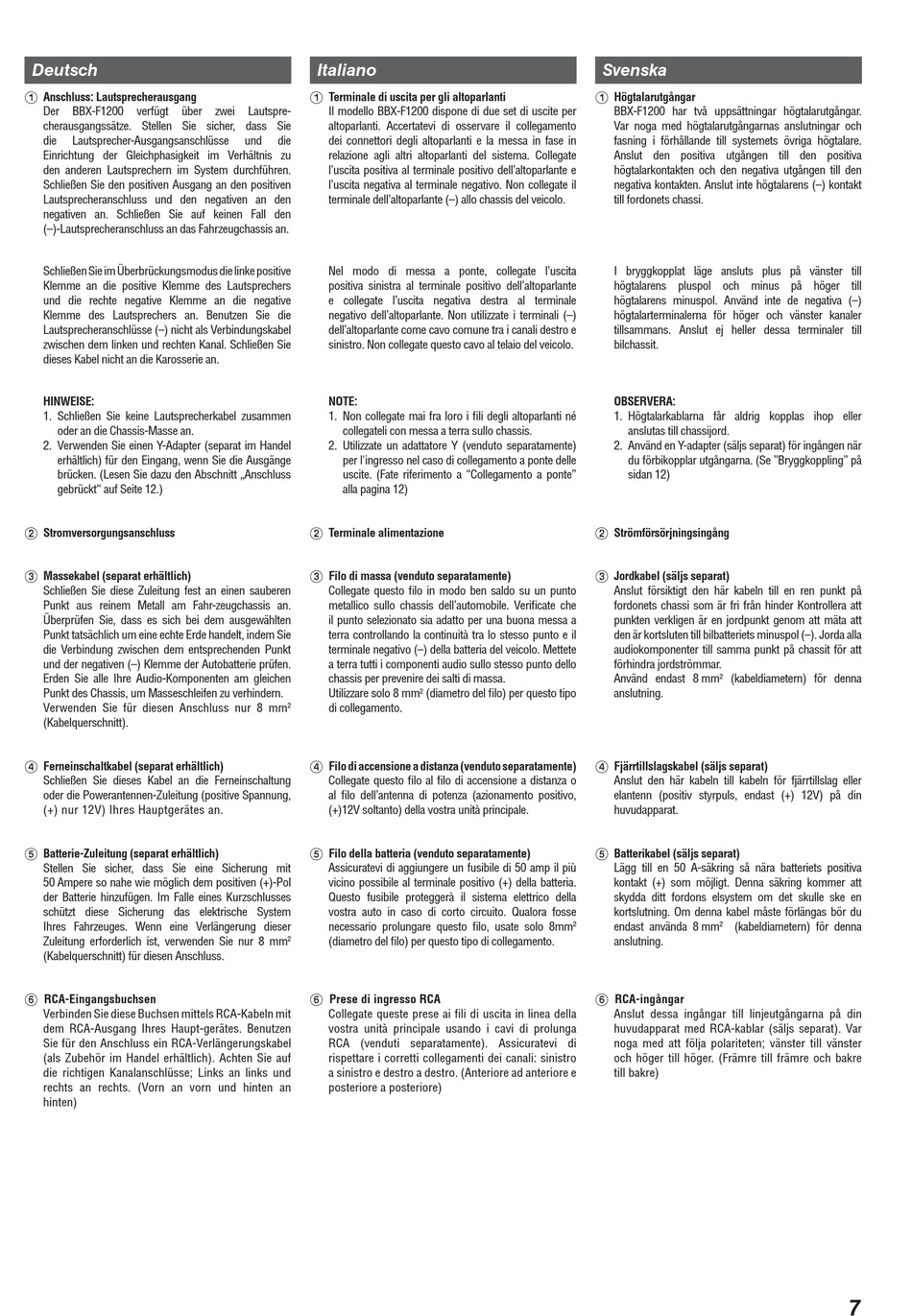

Deutsch
A Anschluss: Lautsprecherausgang
Der
BBX-F1200
verfügt
über
cherausgangssätze. Stellen Sie sicher, dass Sie
die
Lautsprecher-Ausgangsanschlüsse
Einrichtung der Gleichphasigkeit im Verhältnis zu
den anderen Lautsprechern im System durchführen.
Schließen Sie den positiven Ausgang an den positiven
Lautsprecheranschluss und den negativen an den
negativen an. Schließen Sie auf keinen Fall den
(–)-Lautsprecheranschluss an das Fahrzeugchassis an.
Schließen Sie im Überbrückungsmodus die linke positive
Klemme an die positive Klemme des Lautsprechers
und die rechte negative Klemme an die negative
Klemme des Lautsprechers an. Benutzen Sie die
Lautsprecheranschlüsse (–) nicht als Verbindungskabel
zwischen dem linken und rechten Kanal. Schließen Sie
dieses Kabel nicht an die Karosserie an.
HINWEISE:
1. Schließen Sie keine Lautsprecherkabel zusammen
oder an die Chassis-Masse an.
2. Verwenden Sie einen Y-Adapter (separat im Handel
erhältlich) für den Eingang, wenn Sie die Ausgänge
brücken. (Lesen Sie dazu den Abschnitt „Anschluss
gebrückt" auf Seite 12.)
B Stromversorgungsanschluss
C Massekabel (separat erhältlich)
Schließen Sie diese Zuleitung fest an einen sauberen
Punkt aus reinem Metall am Fahr-zeugchassis an.
Überprüfen Sie, dass es sich bei dem ausgewählten
Punkt tatsächlich um eine echte Erde handelt, indem Sie
die Verbindung zwischen dem entsprechenden Punkt
und der negativen (–) Klemme der Autobatterie prüfen.
Erden Sie alle Ihre Audio-Komponenten am gleichen
Punkt des Chassis, um Masseschleifen zu verhindern.
Verwenden Sie für diesen Anschluss nur 8 mm
(Kabelquerschnitt).
D Ferneinschaltkabel (separat erhältlich)
Schließen Sie dieses Kabel an die Ferneinschaltung
oder die Powerantennen-Zuleitung (positive Spannung,
(+) nur 12V) Ihres Hauptgerätes an.
E Batterie-Zuleitung (separat erhältlich)
Stellen Sie sicher, dass Sie eine Sicherung mit
50 Ampere so nahe wie möglich dem positiven (+)-Pol
der Batterie hinzufügen. Im Falle eines Kurzschlusses
schützt diese Sicherung das elektrische System
Ihres Fahrzeuges. Wenn eine Verlängerung dieser
Zuleitung erforderlich ist, verwenden Sie nur 8 mm
(Kabelquerschnitt) für diesen Anschluss.
F RCA-Eingangsbuchsen
Verbinden Sie diese Buchsen mittels RCA-Kabeln mit
dem RCA-Ausgang Ihres Haupt-gerätes. Benutzen
Sie für den Anschluss ein RCA-Verlängerungskabel
(als Zubehör im Handel erhältlich). Achten Sie auf
die richtigen Kanalanschlüsse; Links an links und
rechts an rechts. (Vorn an vorn und hinten an
hinten)
Italiano
A Terminale di uscita per gli altoparlanti
zwei
Lautspre-
Il modello BBX-F1200 dispone di due set di uscite per
altoparlanti. Accertatevi di osservare il collegamento
und
die
dei connettori degli altoparlanti e la messa in fase in
relazione agli altri altoparlanti del sistema. Collegate
l'uscita positiva al terminale positivo dell'altoparlante e
l'uscita negativa al terminale negativo. Non collegate il
terminale dell'altoparlante (–) allo chassis del veicolo.
Nel modo di messa a ponte, collegate l'uscita
positiva sinistra al terminale positivo dell'altoparlante
e collegate l'uscita negativa destra al terminale
negativo dell'altoparlante. Non utilizzate i terminali (–)
dell'altoparlante come cavo comune tra i canali destro e
sinistro. Non collegate questo cavo al telaio del veicolo.
NOTE:
1. Non collegate mai fra loro i fili degli altoparlanti né
collegateli con messa a terra sullo chassis.
2. Utilizzate un adattatore Y (venduto separatamente)
per l'ingresso nel caso di collegamento a ponte delle
uscite. (Fate riferimento a "Collegamento a ponte"
alla pagina 12)
B Terminale alimentazione
C Filo di massa (venduto separatamente)
Collegate questo filo in modo ben saldo su un punto
metallico sullo chassis dell'automobile. Verificate che
il punto selezionato sia adatto per una buona messa a
terra controllando la continuità tra lo stesso punto e il
terminale negativo (–) della batteria del veicolo. Mettete
a terra tutti i componenti audio sullo stesso punto dello
chassis per prevenire dei salti di massa.
Utilizzare solo 8 mm
di collegamento.
2
D Filo di accensione a distanza (venduto separatamente)
Collegate questo filo al filo di accensione a distanza o
al filo dell'antenna di potenza (azionamento positivo,
(+)12V soltanto) della vostra unità principale.
E Filo della batteria (venduto separatamente)
Assicuratevi di aggiungere un fusibile di 50 amp il più
vicino possibile al terminale positivo (+) della batteria.
Questo fusibile proteggerà il sistema elettrico della
vostra auto in caso di corto circuito. Qualora fosse
necessario prolungare questo filo, usate solo 8mm
(diametro del filo) per questo tipo di collegamento.
2
F Prese di ingresso RCA
Collegate queste prese ai fili di uscita in linea della
vostra unità principale usando i cavi di prolunga
RCA (venduti separatamente). Assicuratevi di
rispettare i corretti collegamenti dei canali: sinistro
a sinistro e destro a destro. (Anteriore ad anteriore e
posteriore a posteriore)
(diametro del filo) per questo tipo
2
2
Svenska
A Högtalarutgångar
BBX-F1200 har två uppsättningar högtalarutgångar.
Var noga med högtalarutgångarnas anslutningar och
fasning i förhållande till systemets övriga högtalare.
Anslut den positiva utgången till den positiva
högtalarkontakten och den negativa utgången till den
negativa kontakten. Anslut inte högtalarens (–) kontakt
till fordonets chassi.
I bryggkopplat läge ansluts plus på vänster till
högtalarens pluspol och minus på höger till
högtalarens minuspol. Använd inte de negativa (–)
högtalarterminalerna för höger och vänster kanaler
tillsammans. Anslut ej heller dessa terminaler till
bilchassit.
OBSERVERA:
1. Högtalarkablarna får aldrig kopplas ihop eller
anslutas till chassijord.
2. Använd en Y-adapter (säljs separat) för ingången när
du förbikopplar utgångarna. (Se "Bryggkoppling" på
sidan 12)
B Strömförsörjningsingång
C Jordkabel (säljs separat)
Anslut försiktigt den här kabeln till en ren punkt på
fordonets chassi som är fri från hinder Kontrollera att
punkten verkligen är en jordpunkt genom att mäta att
den är kortsluten till bilbatteriets minuspol (–). Jorda alla
audiokomponenter till samma punkt på chassit för att
förhindra jordströmmar.
Använd endast 8 mm
(kabeldiametern) för denna
2
anslutning.
D Fjärrtillslagskabel (säljs separat)
Anslut den här kabeln till kabeln för fjärrtillslag eller
elantenn (positiv styrpuls, endast (+) 12V) på din
huvudapparat.
E Batterikabel (säljs separat)
Lägg till en 50 A-säkring så nära batteriets positiva
kontakt (+) som möjligt. Denna säkring kommer att
skydda ditt fordons elsystem om det skulle ske en
kortslutning. Om denna kabel måste förlängas bör du
endast använda 8 mm
(kabeldiametern) för denna
2
anslutning.
F RCA-ingångar
Anslut dessa ingångar till linjeutgångarna på din
huvudapparat med RCA-kablar (säljs separat). Var
noga med att följa polariteten; vänster till vänster
och höger till höger. (Främre till främre och bakre
till bakre)
7
