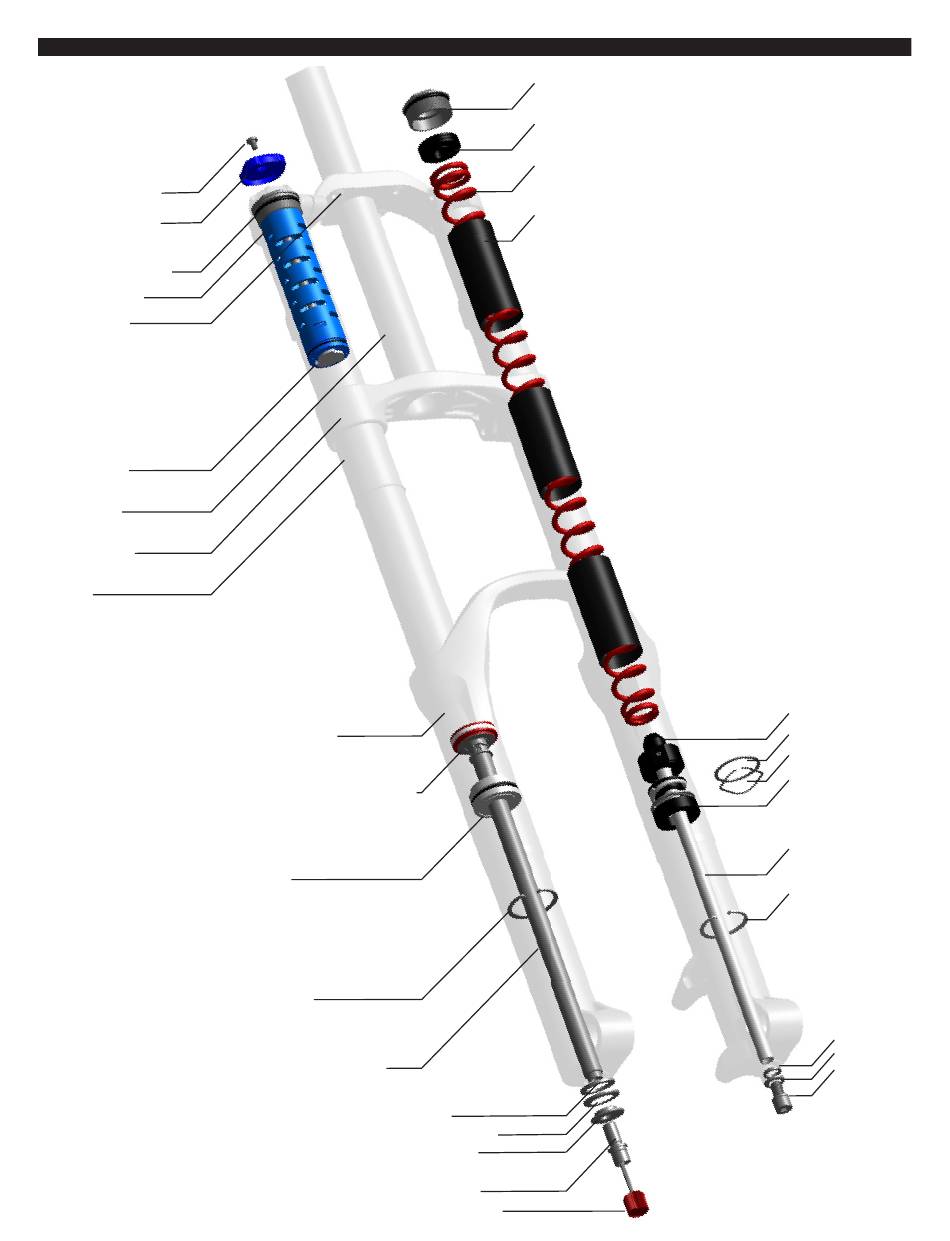

B o X X e r ™ R C – E x p l o s i o n s z e i c h n u n g
Sicherungsschraube
des Lowspeed-
Druckstufeneinstellrings
Lowspeed-
Druckstufeneinstellring
Druckstufen-Abdeckkappe
Druckstufendämpfer
Oberer Gabelkopf
Druckstufenventil
Gabelschaftrohr
Unterer Gabelkopf
Standrohr
Unteres Gabelbein
Zugstufendämpferkolben-Baugruppe
Dichtkopf
Sicherungsring
Zugstufendämpfer-
Führungsstangen-Baugruppe
Sprengring
Sprengringhalterung
Unterlegscheibe
Untere Schraube
Zugstufeneinstellring
Abdeckkappe
Vorspannungsdistanzstücke (max. 5)
Schraubenfeder
Federisolator
BoXXer™ RC – Explosionszeichnung
Federteller
Haltescheibe
Wellenscheibe
Grundplatten-Baugruppe
Federführungsstangen-
Baugruppe
Sicherungsring
Sprengring
Sprengringhalterung
Untere Schraube
