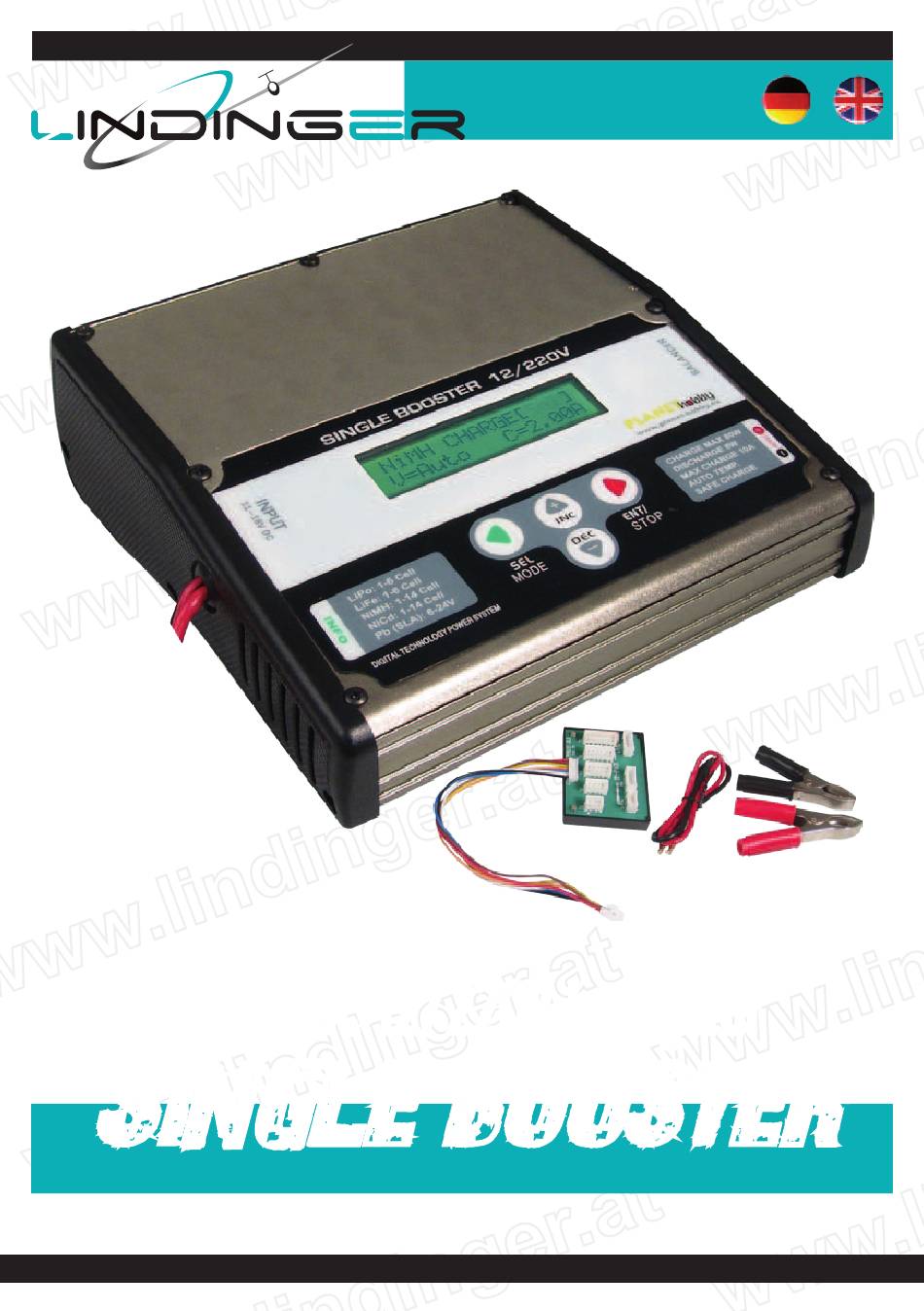

- Seite 1 Bedienungsanleitung Deutsch B-Nr.: 88309 Modellbau 6Li AC/DC 12/220V Ladegerät Single booster Modellbau Lindinger GmbH www.lindinger.at...
-
Seite 2: Inhaltsverzeichnis
Dieses besondere Programm wird automatisch zur Aus- wahl angeboten, sobald zu tief entladene Lithium-Zellen erkannt werden. Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Ladegerät Single Booster 6 LI AC/DC. Damit Ihnen das schnell und sicher gelingt, lesen Sie aufmerksam diese Bedienungsanlei- tung, bevor Sie das Gerät betreiben. -
Seite 3: Sicherheits- Und Betriebshinweise
Stellen Sie sicher, dass Sie diese Anleitung immer zur Hand haben, um einen sicheren Betrieb zu gewähr- leisten. Beim Anschließen und während des Betriebs des Single Booster sind eine Reihe von Sicherheits- hinweise zu beachten, die Sie bitte unbedingt für einen gefahrlosen Betrieb berücksichtigen müssen, ob- wohl der Lader von den Konstrukteuren mit einer ganzen Reihe von Vorkehrungen für einen gefahrlosen... -
Seite 4: Allgemeine Beschreibung
V/Zelle Allgemeine Beschreibung Das Single Booster Ladegerät ist ein handlicher Universallader im modernen Design für den ambi- tionierten Modellbauer, mit dem fast alle bei solchen Einsätzen vorkommenden Akkus schonend direkt am Einsatzort der Modelle geladen bzw. entladen werden können. Das Ladegerät ist auf dem absolut neuesten Stand der Technik. -
Seite 5: Lieferumfang / Zubehör
Multi-Adapter Platinen erworben werden. Damit kann das Ladegerät zum Behandeln von Li- Akkus aller namhaften Hersteller eingesetzt werden. Informieren Sie sich im Internet (www.Lindinger.at). Ein Anschlusskabel für den DC-Betrieb vervollständigt den Lieferumfang. 4. Technische Daten Eingangsspannung: 10,0 V – 15,0 V DC (Ladeleistung 130 W) 100 V –... -
Seite 6: Inbetriebnahme Des Ladegeräts
Single booster 6 Li ad/dc 12/220v Modellbau Bedienungsanleitung Deutsch B-Nr.: 88309 5. Inbetriebnahme des Ladegerätes Als Energiequelle kommt eine intakte hochkapazitive Autobatterie bzw. ein leistungsfähiges Netz- gerät mit einem Ausgangsstrom vom mind. 10,0 A in Frage. Bei der Inbetriebnahme des Single Booster halten Sie bitte unbedingt folgende Reihenfolge ein und berücksichtigen Sie die folgenden... -
Seite 7: Anschlüsse Und Bedienelemente

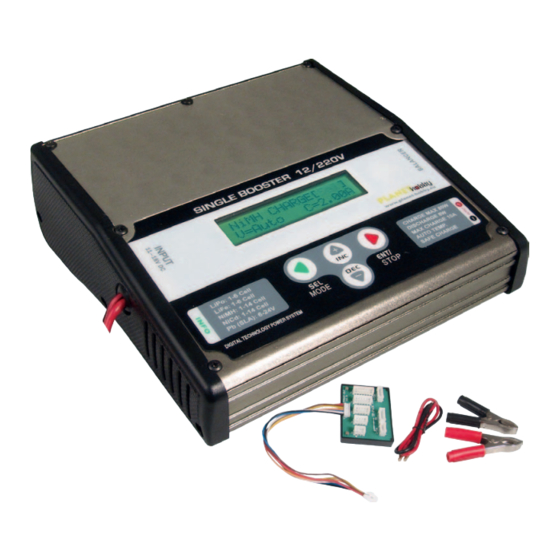

Single booster 6 Li ad/dc 12/220v Modellbau Bedienungsanleitung Deutsch B-Nr.: 88309 Anschlüsse und Bedienelemente 230 V AC-Anschluss 12 V DC Balancer Port Anschluss Akkuanschluss beleuchtetes zweizeiliges Display Bedienungstasten Funktion der Bedienungstasten SEL/MODE-Taste: Diese Taste dient zur Auswahl der Programme, Laden (CHARGE), Entladen (DISCHARGE) und Überprüfung... -
Seite 8: Menüstruktur Des Ladegeräts
Single booster 6 Li ad/dc 12/220v Modellbau Bedienungsanleitung Deutsch B-Nr.: 88309 Modellbau Lindinger GmbH www.lindinger.at... -
Seite 9: Systemeinstellungen Vorgeben
Single booster 6 Li ad/dc 12/220v Modellbau Bedienungsanleitung Deutsch B-Nr.: 88309 8. Systemeinstellungen vorgeben Im System-Menü können die grundsätzlichen Einstellungen vorgegeben werden. Drücken und halten Sie die ’SEL’-Taste für zwei Sekunden. Mit dieser Taste kann man durch die Untermenüs scrollen. Betätigt man die Taste wird eine Einstellung wirksam und das nächste Untermenü wird angezeigt. -
Seite 10: Lithium Akkus
Single booster 6 Li ad/dc 12/220v Modellbau Bedienungsanleitung Deutsch B-Nr.: 88309 Für LiPo-, LiFe- und Pb-Akkus kann in diesem Untermenü der Lademodus eingestellt werden. Zur Verfügung stehen: Normaler Lademodus (100 %) bei dem die Akkus optimal voll aufgeladen werden. -
Seite 11: Lithium Zellen Laden (Charge)
Single booster 6 Li ad/dc 12/220v Modellbau Bedienungsanleitung Deutsch B-Nr.: 88309 Lithium Zellen laden (Charge) Die Ladevorgänge für LiPo- und LiFe-Akkus sind praktisch vollkommen identisch, die Unterschie- de liegen in den Vorgaben, die bei den Systemeinstellungen vorgenommen sind (siehe Kap. 7). -
Seite 12: Lithium Zellen Entladen (Discharge)
Zellentyp (LP = LiPo) im Wechsel mit der Vorgangsart (DC = Discharge) angezeigt. In der Mitte steht die aktuelle Akkuspannung, daneben wird der Entladestrom angezeigt. Der Entladestrom wird automatisch auf einen für das Gerät ungefährlichen Wert eingestellt, damit der Single Booster nicht überlastet wird. Der unteren Zeile ist die bisher entladene Kapazität und die verstrichene Vorgangszeit zu entnehmen. -
Seite 13: Lithium Zellen Generieren (Recover)
Single booster 6 Li ad/dc 12/220v Modellbau Bedienungsanleitung Deutsch B-Nr.: 88309 Auch die Ein- und Ausgangsspannung des Ladegeräts kann zur Überprüfung visualisiert werden. Dazu muss kurz die ’ENT’-Taste betätigt werden. Im Display wird dann in der obe- ren Zeile die Eingangsspannung (Input) und in der unteren Zeile die Spannung des angeschlossenen Akkus (Output) angezeigt. -
Seite 14: Nickel Zellen Entladen (Discharge)
ND) im Wechsel mit der Vorgangsart (DC = Discharge) angezeigt. In der Mitte steht die aktuelle Akkuspannung, daneben wird der Entladestrom angezeigt. Der Entladestrom wird automatisch auf einen für das Gerät ungefährlichen Wert eingestellt, damit der Single Booster nicht überlastet wird. Der unteren Zeile ist die bisher entladene Kapazität und die verstrichene Vorgangszeit zu ent- nehmen. -
Seite 15: Nickel Zellen Formieren (Cycle)
Single booster 6 Li ad/dc 12/220v Modellbau Bedienungsanleitung Deutsch B-Nr.: 88309 10.3 Nickel Zellen formieren (Cycle) Diese Funktion dient zum Formieren und zum Pflegen von Ni- Zellen. In diesem Menü kann die Zyklenzahl im Bereich von 1 bis 9 vorgegeben werden. Nach einer Betätigung der ’ENT’- Taste blinkt die aktuell eingestellte Zyklenzahl, sie kann mit der ’INC’- bzw. -
Seite 16: Bleiakkus Entladen (Discharge)
Akkuspannung, daneben wird der Entladestrom angezeigt. Der Entladestrom wird automatisch auf einen für das Gerät ungefährlichen Wert eingestellt, damit der Single Booster nicht überlastet wird. Der unteren Zeile ist die bisher entladene Kapazität und die verstrichene Vorgangszeit zu entnehmen. -
Seite 17: Datenspeicher
Single booster 6 Li ad/dc 12/220v Modellbau Bedienungsanleitung Deutsch B-Nr.: 88309 Datenspeicher Für die Ladevorgänge von Akkus stehen für jeden Akkutyp 20 Datenspeicher zur Verfügung, in denen sich die Daten eines Ladevorgangs speichern lassen. Soll einer dieser Akkus behandelt werden, können die Daten wieder aufgerufen werden und stehen schnell wieder zur Verfügung. -
Seite 18: Haftungsausschluss
Die Bedingungen und Methoden bei Installation, Betrieb, Montage, Verwendung und Wartung dieses Produktes können von der Fa. LINDINGER GMBH nicht überwacht werden. Daher über- nimmt die Fa. LINDINGER GMBH keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammen- hängen. -
Seite 19: Für Ihre Notizen
Single booster 6 Li ad/dc 12/220v Modellbau Bedienungsanleitung Deutsch B-Nr.: 88309 Für Ihre Notizen Das Ladegerät ist mit jeweils 20 Datenspeichern für jeden der zur Verfügung stehenden Akkuty- pen ausgestattet (siehe Kap. 11). Um Ihnen den Überblick zu erleichtern können Sie die Daten der von Ihnen benutzten Speicher in die folgende Tabelle eintragen. - Seite 20 Single booster 6 Li ad/dc 12/220v Modellbau Manual English B-Nr.: 88309 Modellbau Lindinger GmbH www.lindinger.at...
- Seite 21 Single booster 6 Li ad/dc 12/220v Modellbau Manual English B-Nr.: 88309 Modellbau Lindinger GmbH www.lindinger.at...
-
Seite 22: Recycling
Single booster 6 Li ad/dc 12/220v Modellbau Manual English B-Nr.: 88309 1. SAFETY PRECAUTIONS 1a. LiPo BATTERIES Lithium polymer, LiFe and lithium batteries in general require a particular attentive treatment. This applies to charging, unloading, storage and other handling. Please pay special attention to the following instructions please make sure to keep this manual always at hand. - Seite 23 Single booster 6 Li ad/dc 12/220v Modellbau Manual English B-Nr.: 88309 volatile materials well away from operating area. - The outer case slots serve to cool the charger so must not be covered of enclosed. Provide good ventilation. - Be sure to understand the information of the battery to be charged of discharged accurately. If the program is set up incorrectly the battery can severely be damaged.
- Seite 24 Single booster 6 Li ad/dc 12/220v Modellbau Manual English B-Nr.: 88309 • 20 data memories • 1~20 NiCd/NiMH Delta-peak adjustable (mV) • 1~6 LiPo cells • 1~6 LiFe cells • 1-12S Pb batteries • Charge current 200mA~10A (Max.80W by AC Power supply) •...
- Seite 25 Single booster 6 Li ad/dc 12/220v Modellbau Manual English B-Nr.: 88309 if the battery capacity is 2000mA, 1C is 2A) - Never discharge NiCd and NiMH batteries below 0.8 volt per cell to protect service life of the batteries. (For example, a 6-cell pack should not be discharged lower than 4.8 volts) - If your charger has any error, send it back with the original box.
- Seite 26 Single booster 6 Li ad/dc 12/220v Modellbau Manual English B-Nr.: 88309 For LiPo or LiFe Batteries only. Allows you to set the percentage of full charge of a LiPo or LiFe battery. Press[INC]or[DEC]to change settings and press [SEL] shortly to confirm and to go to the next option.
- Seite 27 Single booster 6 Li ad/dc 12/220v Modellbau Manual English B-Nr.: 88309 B. If the voltage is between 2.5~2.9V/Cell (LiPo) the battery pack will be charged at 0.5A initial charge current C. If the voltage is between 0.8V~2.5V/cell (LiPo) or below 2.0 V/cell (LiFe) the battery pack will be charged at 0.2A initial charge current.
-
Seite 28: Industriestrasse 10 4565 Inzersdorf Im Kremstal
This product is not a toy. Operate only under the direct supervision of adults Made in China © Copyright by Modellbau Lindinger GmbH - jede Veröffentlichung, Weitergabe oder kommerzielle Verwendung bedarf unserer schriftlichen Genehmigung. Modellbau Lindinger GmbH www.lindinger.at...
