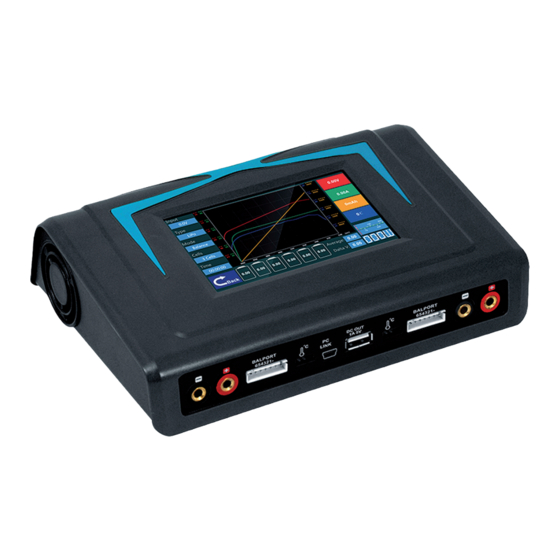

imax x400 touch
Wir freuen uns, dass Sie sich für ein Ladegerät aus unserem Sortiment entschieden haben. Sie besitzen
damit ein universell einsetzbares kompaktes Ladegerät, mit Touch Screen, mit dem die meisten Modellbauer
vollständig ausgerüstet sind. Sowohl NiMH-, NiCd-, LiPo-, LiFe-, LiIo- als auch Pb-Akkus können mit dem 12
V Ladegerät X400 Twins Touch Screen geladen werden.
Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen iMAX Ladegerät. Damit Ihnen das schnell und
sicher gelingt, lesen Sie aufmerksam diese Bedienungsanleitung, bevor Sie das Gerät betreiben. Besonders
wichtig sind dabei die Sicherheitshinweise.
Inhaltsverzeichnis
1.
2.
3.
4.
5.
6.
6.1
6.2
6.3
7.
7.1
7.2
8.
9.
10.
11.
12.
Haftungsausschluss
13.
Gewährleistung
Modellbau Lindinger GmbH
Modellbau
Ladegerät
Bedienungsanleitung Deutsch
B-Nr.: 9713130
(derzeit noch kein optionaler
Temperatursensor verfügbar!)
1
Stand 03/2016
2
3
4
5
5
6
6
7
7
10
10
11
13
17
21
23
23
24
www.lindinger.at
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lindinger IMAX X400 TOUCH
Inhaltszusammenfassung für Lindinger IMAX X400 TOUCH
-
Seite 1: Inhaltsverzeichnis
Bedienungsanleitung Deutsch B-Nr.: 9713130 Modellbau Ladegerät imax x400 touch Stand 03/2016 (derzeit noch kein optionaler Temperatursensor verfügbar!) Wir freuen uns, dass Sie sich für ein Ladegerät aus unserem Sortiment entschieden haben. Sie besitzen damit ein universell einsetzbares kompaktes Ladegerät, mit Touch Screen, mit dem die meisten Modellbauer vollständig ausgerüstet sind. -
Seite 2: Sicherheits- Und Betriebshinweise
IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Sicherheits- und Betriebshinweise Beachten Sie bitte für alle unsere Lieferungen: Lesen Sie bitte zuerst diese Sicherheits- und Ge- fahrenhinweise, sowie danach jede Betriebs- und Montageanleitung vor der ersten Inbetriebnahme vollständig und sorgfältig durch. Beachten Sie unbedingt die folgenden Ausführungen, es bestehen erhebliche Gefahren durch elektrische Stromschläge oder die Möglichkeit des Ausbruchs eines... -
Seite 3: Allgemeine Beschreibung
IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Laden Sie niemals beschädigte Akkus Das Ladegerät ist ausschließlich zum Laden von wieder aufladbaren Akkus der angegebenen Typen geeignet. Vermeiden Sie unbedingt Kurzschlüsse und achten Sie auf richtige Polung der Eingangsspan- nung, sowie des angeschlossenen Akkus. -
Seite 4: Lieferumfang / Zubehör
IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 dernster Bauteile in der Lage bis zu 16 Nickel und bis zu 6 Lithium-Zellen, sowie bis zu 10 Pb- Zellen mit einem Strom an jeden Ausgang von bis zu 15,0 A zu laden und mit bis zu 3,0 A zu ent- laden. -
Seite 5: Technische Daten
Touch Pen eine englischsprachige Anleitung Für andere Balancerstecker können optional weitere Multi-Adapter Platinen erworben werden. Informieren Sie sich im Internet (www.Lindinger.at). Technische Daten Eingangsspannung: 11,0 V – 18,0 V DC Akkutypen: 1 - 6 Lithium-; 1 – 16 Nickel-; 1 – 10 Bleizellen (2,0 V – 20,0 V) Betriebssystem: iM OS V2.11... -
Seite 6: Inbetriebnahme Des Ladegeräts
Schaltnetzteil eingesetzt werden, damit die ganze Performance des Ladegerätes zur Verfügung steht. Informieren Sie sich im Internet (www.Lindinger.at) oder in unse- rem Katalog. Schließen Sie den Lader mit den beiden farbig gekennzeichneten 4 mm Bananensteckern am Ausgang eines Netzteils oder den Polen einer Autobatterie an. Achten Sie unbedingt auf richtige Polarität. -
Seite 7: Akkus Anschließen
IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Das iMAX Ladegerät X400 Twin Touch Screen ist mit einem speziellen Betriebsystem dem ’iM OS System’ ausgestattet. Die Ablaufsteuerung erfolgt über Icons, die auf dem Bildschirm abgebildet werden und im Mittelpunkt der Bedienung stehen. Durch Berührung mit dem Finger oder besser dem mitgelieferten Touch Pen werden die Aktionen des jeweiligen Icons ausgeführt. - Seite 8 IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Lade- bzw. Entladestromstärke Der Ladestrom kann im Bereich von 0,1 A bis 15,0 A für jeden Kanal eingestellt werden. Es besteht die Möglichkeit beide Ausgänge zu- bündeln, dann kann ein Ladestrom von 0,1 A bis 20,0 A eingestellt werden.
- Seite 9 IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Balancierter Ladevorgang von LiXX-Zellen (Balance) Dieser Modus steht für 2 – 6 S LiPo-Akkus zur Verfügung, dabei wer- den die Zellenspannungen angeglichen. Der Balancerstecker muss dabei mit dem Ladegerät verbunden sein. Die Ladung erfolgt nach der CC-CV Methode, der Ladestrom wird unterbrochen, sobald er auf 1/10 des Anfangswerts zurück gegangen ist.
-
Seite 10: Globale Voreinstellungen Durchführen
IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Zyklische Vorgänge bei NiXX-Zellen (Cycle) Diese Option dient zum Formieren von Nickel Akkus, die Zellen kön- nen dadurch in ihrer Spannungslage und in ihrer Kapazität optimiert werden. Es können bis zu 6 Zyklen durchlaufen werden, bei denen die Akkus abwechselnd ge- und entladen werden. -
Seite 11: Weitere Parameter Konfigurieren
IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 zwei Ausgänge mit jeweils einer La- deleistung von 200 W ein Ausgang mit einer Ladeleistung von 400 W Im nebenstehenden Display können in der linken Spalte die gewünschten Vor- gaben gemacht werden. - Seite 12 IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Modus für Ausgänge festlegen: Diese Voreinstellung ist bereits im vorhergehenden Kapitel beschrie- ben worden. Delta Peak Spannung für NiXX Akkus vorgeben In diesem Menü kann die Delta-Peak- die Abschaltempfindlichkeit für Nickel-Akkus vorgegeben werden. Je höher der Wert vorgegeben wird, je voller werden die Akkus, aber sie werden auch schneller überladen.
-
Seite 13: Lixx-Akkus
IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Menüsprache einstellen In diesem Display kann die Sprache der Bedienungsführung ausge- wählt werden. Zum Zeitpunkt der Erstellung dieser Anleitung stand nur Englisch als Menüsprache zur Verfügung. Menürücksprung Durch Berührung der Schaltfläche ’Back’ kehrt man jeweils zum vor- herigen Menü... - Seite 14 IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Es wird wieder das Hauptmenü dargestellt, um dort den Vorgangsmodus auszuwählen. Die nebenstehende Abbildung zeigt diesen Schritt. Es stehen sechs Lade- bzw. Entla- de Modi zur Verfügung. Wir empfehlen den Balancer Modus, nur so kann der Akku seine volle Leistungsfähigkeit entfalten.
- Seite 15 IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Es wird automatisch wieder das Hauptme- nü dargestellt, um dort die Lade- bzw. Ent- ladestromstärke vorzugeben. Die neben- stehende Abbildung zeigt diesen Schritt. Geben Sie den richtigen Lade- bzw. Entla- destrom vor, dazu schieben Sie die Markie- rung auf die entsprechende Zahl oder be- rühren die richtige Zahl direkt mit dem...
- Seite 16 IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Im nächsten Untermenü werden die Spei- cherplätze angezeigt. Wählen Sie einen unbelegten Speicherplatz (Unused) aus, oder überschreiben Sie einen nicht mehr benötigten Speicherplatz, indem Sie die entsprechende Schaltfläche berühren. Die nebenstehende Abbildung zeigt diesen Schritt.
-
Seite 17: Nixx-Akkus
IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Während eines laufenden Vorgangs wer- den alle wichtigen Daten im Display gra- fisch und als Zahlenwerte angezeigt. Im Einzelnen werden die Akkuspannung, der aktuelle Lade- bzw. Entladestrom, die ge- bzw. entladene Kapazität, die aktuelle Ak- kutemperatur (über optionalen Tempera-... - Seite 18 IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Hand eingegeben werden, im automati- schen Modus ermittelt das Ladegerät den optimalen Ladestrom für den jeweiligen Nickelakku, Sie müssen aber die Ober- grenze des Ladestroms vorgeben, damit es nicht dazu kommt, dass bei niederohmigen Zellen ein zu hoher Strom fließt.
- Seite 19 IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Es wird automatisch wieder das Hauptme- nü dargestellt, um dort die Zellenzahl vor- zugeben. Die nebenstehende Abbildung zeigt diesen Schritt. Geben Sie die richtige Zellenzahl vor, dazu schieben Sie die Markierung auf die ent- sprechende Zahl oder berühren die richtige...
- Seite 20 IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Wenn sämtliche Parameter ordnungsge- mäß eingegeben wurden, kann der Vor- gang gestartet werden. Dazu berühren Sie im Hauptmenü die Schaltfläche ’Start’. Die nebenstehende Abbildung zeigt diesen Schritt. Das System überprüft die vorge- nommenen Einstellungen mit denen des Akkus.
-
Seite 21: Pb-Akkus
IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Pb-Akkus Ein Lade- bzw. eine Entladevorgang für einen Bleiakku läuft im Prinzip genauso wie bei Lithium Akku ab. Allerdings stehen für Bleiakkus nur zwei Betriebsmodi zur Verfü- gung, ein Lade- und ein Entlademodus. - Seite 22 IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Es wird automatisch wieder das Hauptme- nü dargestellt, um dort die Zellenzahl vor- zugeben. Die nebenstehende Abbildung zeigt diesen Schritt. Geben Sie die richtige Zellenzahl vor, dazu schieben Sie die Markierung auf die ent- sprechende Zahl oder berühren die richtige...
-
Seite 23: Vorgaben Für Die Internen Lüfter
IMAX X400 touch Ladegerat Modellbau Bedienungsanleitung Deutsch B-Nr.: 9713130 Wenn sämtliche Parameter ordnungsge- mäß eingegeben wurden, kann der Vor- gang gestartet werden. Dazu berühren Sie im Hauptmenü die Schaltfläche ’Start’. Die nebenstehende Abbildung zeigt diesen Schritt. Das System überprüft die vorge- nommenen Einstellungen mit denen des Akkus. - Seite 24 Die Bedingungen und Methoden bei Installation, Betrieb, Montage, Verwendung und Wartung dieses Produktes können von der Fa. LINDINGER GMBH nicht überwacht werden. Daher übernimmt die Fa. LINDINGER GMBH keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammen- hängen.
