4.3.1 Übersicht Anschlüsse und Gerätekomponenten

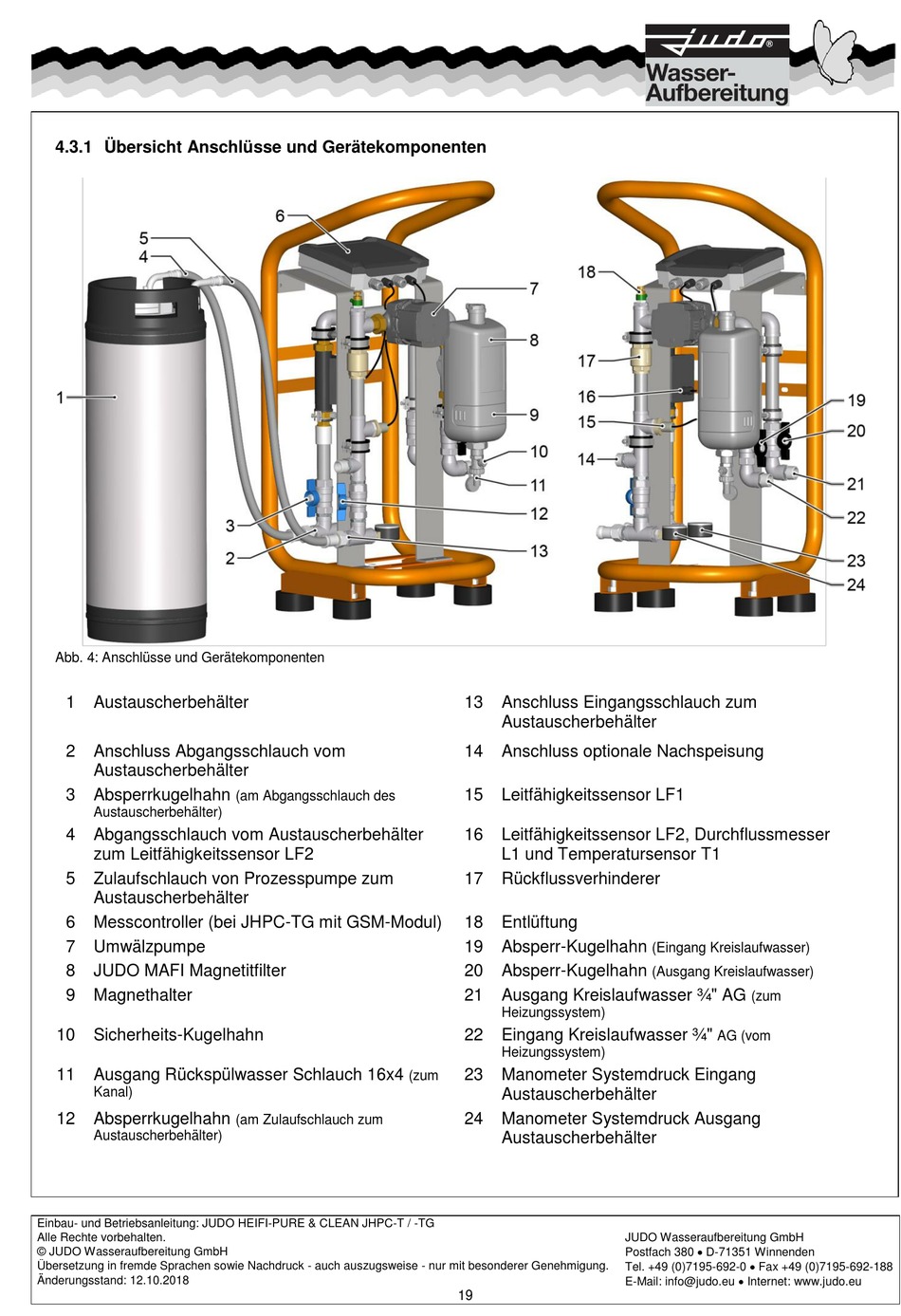

Abb. 4: Anschlüsse und Gerätekomponenten
1 Austauscherbehälter
2 Anschluss Abgangsschlauch vom
Austauscherbehälter
3 Absperrkugelhahn
Austauscherbehälter)
4 Abgangsschlauch vom Austauscherbehälter
zum Leitfähigkeitssensor LF2
5 Zulaufschlauch von Prozesspumpe zum
Austauscherbehälter
6 Messcontroller (bei JHPC-TG mit GSM-Modul)
7 Umwälzpumpe
8 JUDO MAFI Magnetitfilter
9 Magnethalter
10 Sicherheits-Kugelhahn
11 Ausgang Rückspülwasser Schlauch 16x4
Kanal)
12 Absperrkugelhahn
Austauscherbehälter)
Einbau- und Betriebsanleitung: JUDO HEIFI-PURE & CLEAN JHPC-T / -TG
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 12.10.2018
(am Abgangsschlauch des
(am Zulaufschlauch zum
13 Anschluss Eingangsschlauch zum
Austauscherbehälter
14 Anschluss optionale Nachspeisung
15 Leitfähigkeitssensor LF1
16 Leitfähigkeitssensor LF2, Durchflussmesser
L1 und Temperatursensor T1
17 Rückflussverhinderer
18 Entlüftung
19 Absperr-Kugelhahn
20 Absperr-Kugelhahn
21 Ausgang Kreislaufwasser ¾" AG
Heizungssystem)
22 Eingang Kreislaufwasser ¾"
Heizungssystem)
23 Manometer Systemdruck Eingang
(zum
Austauscherbehälter
24 Manometer Systemdruck Ausgang
Austauscherbehälter
19
(Eingang Kreislaufwasser)
(Ausgang Kreislaufwasser)
(zum
AG (vom
