6.3
Nachspeisung des Heizwasserkreislaufsystems (Option)
Informationen zum Betrieb, Störung und Instandhaltung bitte aus der entsprechenden
Einbau- und Betriebsanleitung JUDO HEIFI-Füllblock PURE (Artikel-Nr. 1702906) bei
Entsalzung bzw. JUDO HEIFI-Füllblock SOFT (Artikel-Nr. 1702905) bei Enthärtung
entnehmen.
Die optionale Nachspeisung wird mit der JUDO HEIFI-Füllstrecke durchgeführt.
Diese besteht aus folgenden Komponenten:

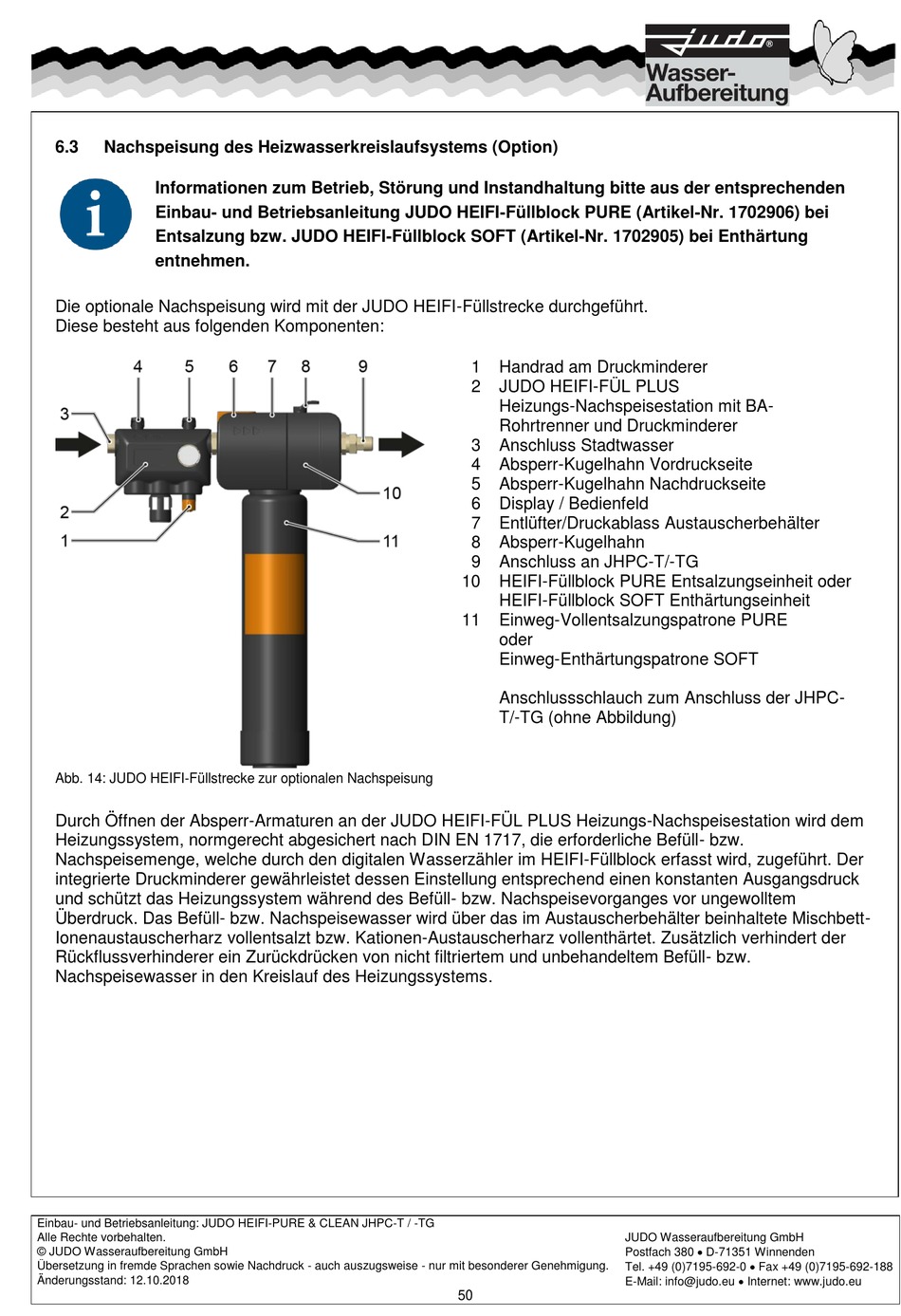

Abb. 14: JUDO HEIFI-Füllstrecke zur optionalen Nachspeisung
Durch Öffnen der Absperr-Armaturen an der JUDO HEIFI-FÜL PLUS Heizungs-Nachspeisestation wird dem
Heizungssystem, normgerecht abgesichert nach DIN EN 1717, die erforderliche Befüll- bzw.
Nachspeisemenge, welche durch den digitalen Wasserzähler im HEIFI-Füllblock erfasst wird, zugeführt. Der
integrierte Druckminderer gewährleistet dessen Einstellung entsprechend einen konstanten Ausgangsdruck
und schützt das Heizungssystem während des Befüll- bzw. Nachspeisevorganges vor ungewolltem
Überdruck. Das Befüll- bzw. Nachspeisewasser wird über das im Austauscherbehälter beinhaltete Mischbett-
Ionenaustauscherharz vollentsalzt bzw. Kationen-Austauscherharz vollenthärtet. Zusätzlich verhindert der
Rückflussverhinderer ein Zurückdrücken von nicht filtriertem und unbehandeltem Befüll- bzw.
Nachspeisewasser in den Kreislauf des Heizungssystems.
Einbau- und Betriebsanleitung: JUDO HEIFI-PURE & CLEAN JHPC-T / -TG
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 12.10.2018
1
Handrad am Druckminderer
2
JUDO HEIFI-FÜL PLUS
Heizungs-Nachspeisestation mit BA-
Rohrtrenner und Druckminderer
3
Anschluss Stadtwasser
4
Absperr-Kugelhahn Vordruckseite
5
Absperr-Kugelhahn Nachdruckseite
6
Display / Bedienfeld
7
Entlüfter/Druckablass Austauscherbehälter
8
Absperr-Kugelhahn
9
Anschluss an JHPC-T/-TG
10
HEIFI-Füllblock PURE Entsalzungseinheit oder
HEIFI-Füllblock SOFT Enthärtungseinheit
11
Einweg-Vollentsalzungspatrone PURE
oder
Einweg-Enthärtungspatrone SOFT
Anschlussschlauch zum Anschluss der JHPC-
T/-TG (ohne Abbildung)
JUDO Wasseraufbereitung GmbH
Postfach 380 D-71351 Winnenden
Tel. +49 (0)7195-692-0 Fax +49 (0)7195-692-188
E-Mail: info@judo.eu Internet: www.judo.eu
