Einbau- und Betriebsanleitung

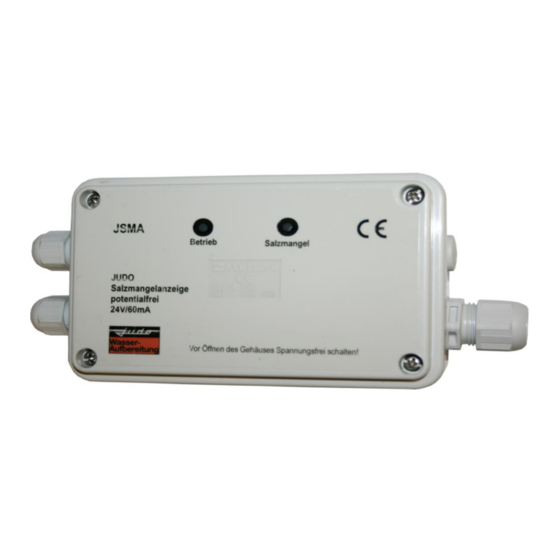

JUDO Salzmangelanzeige JSMA
Bitte dem Betreiber übergeben.
Vor Installation und Inbetriebnahme lesen!
Für künftige Verwendung aufbewahren
Einbau- und Betriebsanleitung: JUDO Salzmangelanzeige JSMA
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 28.10.2016
– Original –
1
JUDO Wasseraufbereitung GmbH
Postfach 380  D-71351 Winnenden
Tel. +49 (0)7195-692-0  Fax +49 (0)7195-692-188
E-Mail: info@judo.eu  Internet: www.judo.eu

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Judo JSMA

Inhaltszusammenfassung für Judo JSMA

  • Seite 1 – Original – JUDO Salzmangelanzeige JSMA Bitte dem Betreiber übergeben. Vor Installation und Inbetriebnahme lesen! Für künftige Verwendung aufbewahren Einbau- und Betriebsanleitung: JUDO Salzmangelanzeige JSMA Alle Rechte vorbehalten. JUDO Wasseraufbereitung GmbH Postfach 380  D-71351 Winnenden © JUDO Wasseraufbereitung GmbH Tel.

  • Seite 2: Inhaltsverzeichnis

    Ansprechverhalten des Näherungsschalters einstellen ..........13 Außerbetriebnahme ......................15 Störungen .......................... 15 Inspektion, Instandhaltung, Wartung ................16 Ersatzteile ........................16 Einbau- und Betriebsanleitung: JUDO Salzmangelanzeige JSMA Alle Rechte vorbehalten. JUDO Wasseraufbereitung GmbH Postfach 380  D-71351 Winnenden © JUDO Wasseraufbereitung GmbH Tel.
  • Seite 3 Fragen zu Ihrer JUDO Salzmangelanzeige, z.B. zur ggf. möglichen Erweiterung von Ausbaustufen, sowie bei allgemeinen Fragen zur Wasseraufbereitung an unsere Außendienstrepräsentanten oder direkt an unser Werk in Winnenden bzw. an unsere Niederlassung in Österreich oder an JUDO Wasseraufbereitung AG in der Schweiz zu wenden.

  • Seite 4: Zu Dieser Einbau- Und Betriebsanleitung

    Zu dieser Einbau- und Betriebsanleitung Diese Einbau- und Betriebsanleitung soll es Ihnen erleichtern, Ihre JUDO Salzmangelanzeige kennenzulernen und die bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Einbau- und Betriebsanleitung enthält wichtige Hinweise, um die JUDO Salzmangelanzeige sicher, bestimmungsgemäß und wirtschaftlich zu betreiben. Sie enthält grundlegende Hinweise, die bei Installation, Betrieb sowie Instandhaltung zu beachten sind.

  • Seite 5: Gewährleistung

    Betriebsbedingungen den technischen Spezifikationen entsprechen,  die Inspektion und Wartung nach EN 806-5:2012 durchgeführt wird,  Reparaturen ausschließlich mit Original-Ersatzteilen und nur durch den JUDO Kundendienst oder autorisiertes Fachpersonal ausgeführt werden,  Alle Arbeiten nur durch qualifiziertes und autorisiertes Fachpersonal ausgeführt werden.

  • Seite 6: Bildsymbole Und Ihre Bedeutung

     Regelmäßige Sichtkontrollen der JUDO Salzmangelanzeige entsprechend den Einsatzbedingungen und des Gefährdungspotentials zur Vorbeugung von Beschädigungen sowie Überprüfung der ordnungsgemäßen Funktion durchführen. Bildsymbole und ihre Bedeutung 2.3.1 Gefahrenhinweise in der Einbau- und Betriebsanleitung Symbol Bedeutung Symbol Bedeutung Warnung Warnung Gefahr von Verletzungen!

  • Seite 7: Sicherheitshinweise Für Elektrische Arbeiten

    Achtung Umbauten und Veränderungen der JUDO Salzmangelanzeige sowie Manipulationen von Anlagenkomponenten sind aus Sicherheitsgründen verboten! Ohne schriftliche Genehmigung des Herstellers keine Veränderungen, An- oder Umbauten vornehmen, welche die Sicherheit beeinträchtigen könnten! Niemals Sicherheitseinrichtungen entfernen oder durch Veränderungen an der JUDO Salzmangelanzeige außer Betrieb setzen!

  • Seite 8: Sicherheitshinweise Für Mechanische Arbeiten

    Sicherheitshinweise für mechanische Arbeiten Spannungsversorgung vor Wartungs- oder Reparaturarbeiten abschalten! Netzstecker ziehen! Diese Tätigkeiten sollten nur durch den JUDO Kundendienst oder autorisiertes Fachpersonal ausgeführt werden, die das Gesamtsystem der JUDO Salzmangelanzeige und deren Umfeld kennen und verstehen! Transport, Lagerung, Entsorgung...

  • Seite 9: Funktionsbeschreibung

    Gründen kein Schaden reguliert werden! Funktionsbeschreibung Die JUDO Salzmangelanzeige wird mit Dauerspannung versorgt, die grünen LED-Betrieb an der Steuerung und am Näherungsschalter leuchten. Ist die Sensorfläche des kapazitiven Näherungsschalters durch ausreichenden Füllstand von Regeneriersalz im Salzlöse- und Vorratsbehälter bedeckt, leuchtet die gelbe LED-Salzerkennung am Näherungsschalter und dessen Schaltkontakt ist geschlossen.

  • Seite 10: Technische Daten

    Tab. 5: Technische Daten Installation Anforderungen an den Einbauort  Die JUDO Salzmangelanzeige ist an einem trockenen, frostsicheren Ort mit nicht kondensierender und nicht aggressiver Atmosphäre zu installieren.  Ein elektrischer Anschluss (bauseitige Steckdose mit Dauerspannung) ist in unmittelbarer Nähe der JUDO Salzmangelanzeige vorzusehen.

  • Seite 11: Einbauhinweise

    Die JUDO Salzmangelanzeige ist nicht nachrüstbar! Der Halter zur Aufnahme des kapazitiven Näherungsschalters ist werkseitig am Salzlöse- und Vorratsbehälter vormontiert!  Die JUDO Salzmangelanzeige waagerecht an einer ebenen Wandfläche mechanisch spannungsfrei montieren.  Für Wartungs- und Reparaturarbeiten, einfache Zugänglichkeit und ausreichenden Arbeitsraum vorsehen und einhalten.

  • Seite 12: Elektrischer Anschluss

    Elektrischer Anschluss Achtung Vor Anschluss prüfen, ob die Netzspannung der JUDO Salzmangelanzeige mit den örtlichen Gegebenheiten übereinstimmt! Der elektrische Anschluss der JUDO Salzmangelanzeige sollte nur durch den JUDO Kundendienst oder autorisiertes Fachpersonal ausgeführt werden! Abb. 3: Elektrischer Anschluss Einbau- und Betriebsanleitung: JUDO Salzmangelanzeige JSMA Alle Rechte vorbehalten.

  • Seite 13: Inbetriebnahme

    Inbetriebnahme Achtung Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation der JUDO Salzmangelanzeige sowie aller Anlagenkomponenten! Die Inbetriebnahme sollte nur durch den JUDO Kundendienst oder autorisiertes Fachpersonal ausgeführt werden! Separate Einbau- und Betriebsanleitungen anderer Geräte und Anlagen beachten! Erstinbetriebnahme Bei Erstinbetriebnahme ist sicherzustellen, dass die elektrischen Anschlüsse ordnungsgemäß...
  • Seite 14 5x feiner blinkt schnell 10x am Feinsten Tab. 6: Einstellung Erfassungsfeld Einbau- und Betriebsanleitung: JUDO Salzmangelanzeige JSMA Alle Rechte vorbehalten. JUDO Wasseraufbereitung GmbH Postfach 380  D-71351 Winnenden © JUDO Wasseraufbereitung GmbH Tel. +49 (0)7195-692-0  Fax +49 (0)7195-692-188 Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.

  • Seite 15: Außerbetriebnahme

    Außerbetriebnahme Im Zuge von Außerbetriebnahmen der betreffenden Enthärtungsanlage ist die JUDO Salzmangelanzeige ebenfalls außer Betrieb zu nehmen.  Netzstecker ziehen. Störungen Störung Ursache Behebung Steuerung ohne Spannungsversorgung unterbrochen. Spannungsversorgung herstellen. Funktion. Netzgerätstecker defekt. Netzgerätstecker austauschen. Elektrischer Ausfall. JUDO Kundendienst anfordern.

  • Seite 16: Inspektion, Instandhaltung, Wartung

    Inspektion sollte in Intervallen von 2 Monaten, die Wartung in einem halbjährlichen Intervall im Zuge der Wartung der betreffenden Enthärtungsanlage grundsätzlich durch den JUDO Kundendienst oder eine autorisierte Fachfirma ausgeführt werden, die ggf. auch den Austausch von defekten Teilen bzw.
