6.3.1 JUDO HEIFI-Füllstrecke anschließen und Nachspeisung durchführen
Achtung
Die Nachspeisung findet ohne den Einsatz der Umwälzpumpe statt.
Bei der Nachspeisung, die Umwälzpumpe ausschalten!
Die Nachspeisung erfolgt durch den Eigendruck des Stadtwasser-Systems!
Voraussetzung für den Betrieb der JUDO HEIFI-Füllstrecke an der JHPC-T/-TG als
Stadtwasser-Nachspeisung ist der ordnungsgemäße Anschluss und die Einbindung in
ein Heizwasser-Kreislaufsystem.

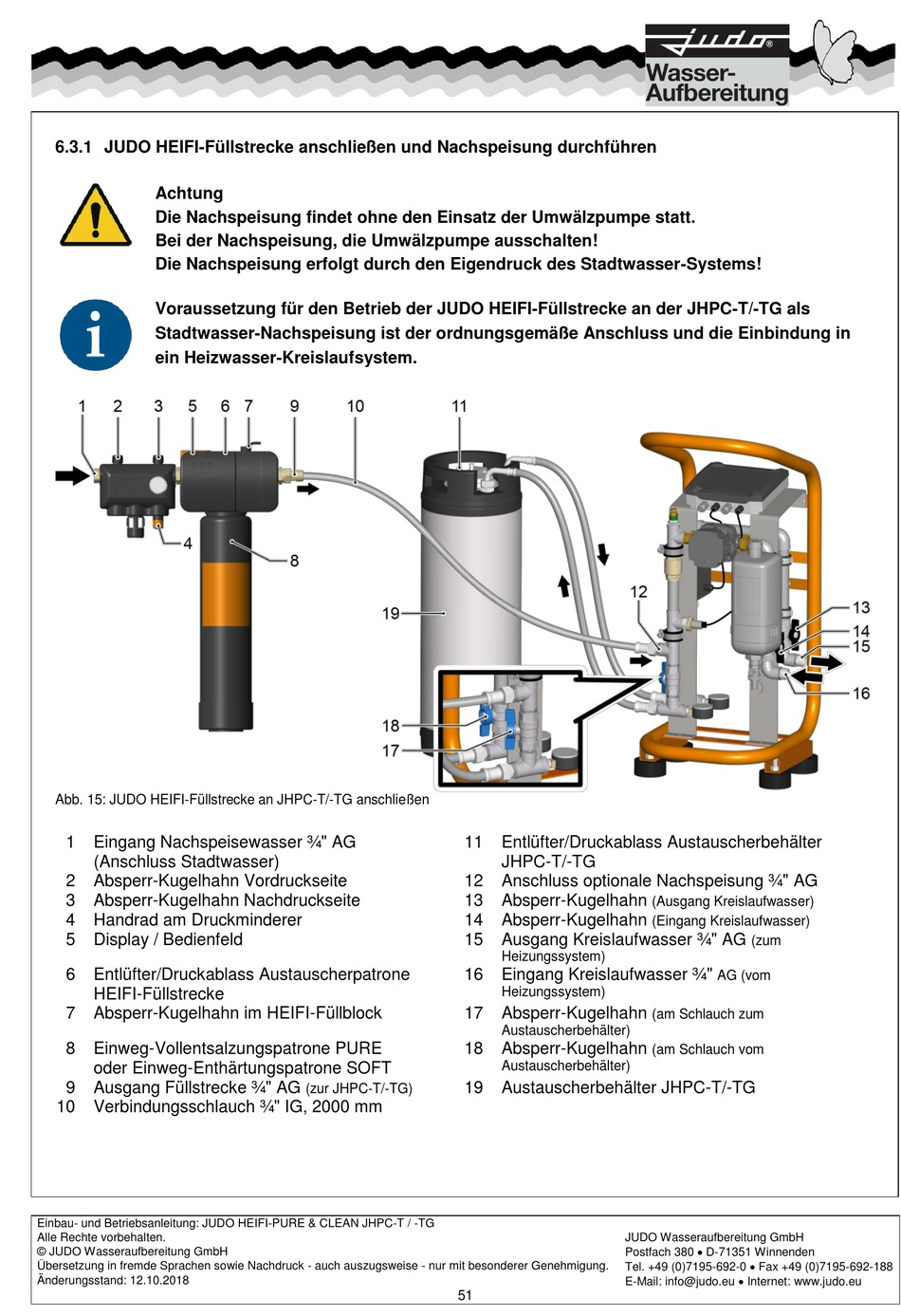

Abb. 15: JUDO HEIFI-Füllstrecke an JHPC-T/-TG anschließen
1 Eingang Nachspeisewasser ¾" AG
(Anschluss Stadtwasser)
2 Absperr-Kugelhahn Vordruckseite
3 Absperr-Kugelhahn Nachdruckseite
4 Handrad am Druckminderer
5 Display / Bedienfeld
6 Entlüfter/Druckablass Austauscherpatrone
HEIFI-Füllstrecke
7 Absperr-Kugelhahn im HEIFI-Füllblock
8 Einweg-Vollentsalzungspatrone PURE
oder Einweg-Enthärtungspatrone SOFT
9 Ausgang Füllstrecke ¾" AG
10 Verbindungsschlauch ¾" IG, 2000 mm
Einbau- und Betriebsanleitung: JUDO HEIFI-PURE & CLEAN JHPC-T / -TG
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 12.10.2018
11
12
13
14
15
16
17
18
19
(zur JHPC-T/-TG)
51
Entlüfter/Druckablass Austauscherbehälter
JHPC-T/-TG
Anschluss optionale Nachspeisung ¾" AG
Absperr-Kugelhahn
(Ausgang Kreislaufwasser)
Absperr-Kugelhahn
(Eingang Kreislaufwasser)
Ausgang Kreislaufwasser ¾" AG
Heizungssystem)
Eingang Kreislaufwasser ¾"
Heizungssystem)
Absperr-Kugelhahn
(am Schlauch zum
Austauscherbehälter)
Absperr-Kugelhahn
(am Schlauch vom
Austauscherbehälter)
Austauscherbehälter JHPC-T/-TG
