3.2
Funktionsbeschreibung
Die JUDO Salzmangelanzeige wird mit Dauerspannung versorgt, die grünen LED-Betrieb an der Steuerung
und am Näherungsschalter leuchten. Ist die Sensorfläche des kapazitiven Näherungsschalters durch
ausreichenden Füllstand von Regeneriersalz im Salzlöse- und Vorratsbehälter bedeckt, leuchtet die gelbe
LED-Salzerkennung am Näherungsschalter und dessen Schaltkontakt ist geschlossen. Bei unterschrittenem
Füllstand erlischt die gelbe LED-Salzerkennung am Näherungsschalter, dessen Schaltkontakt öffnet und die
rote LED-Salzmangel blinkt. Der Zustand Salzmangel kann über zwei potentialfreie Wechselkontakte z.B.
auf eine GLT bzw. ZLT geschaltet werden.
Über die „Lern-Taste" kann das Ansprechverhalten (Intensität der aktiven Sensorfläche)
des kapazitiven Näherungsschalters eingestellt werden (siehe Kap. 5.1.1)!
3.3
Übersicht
1
8

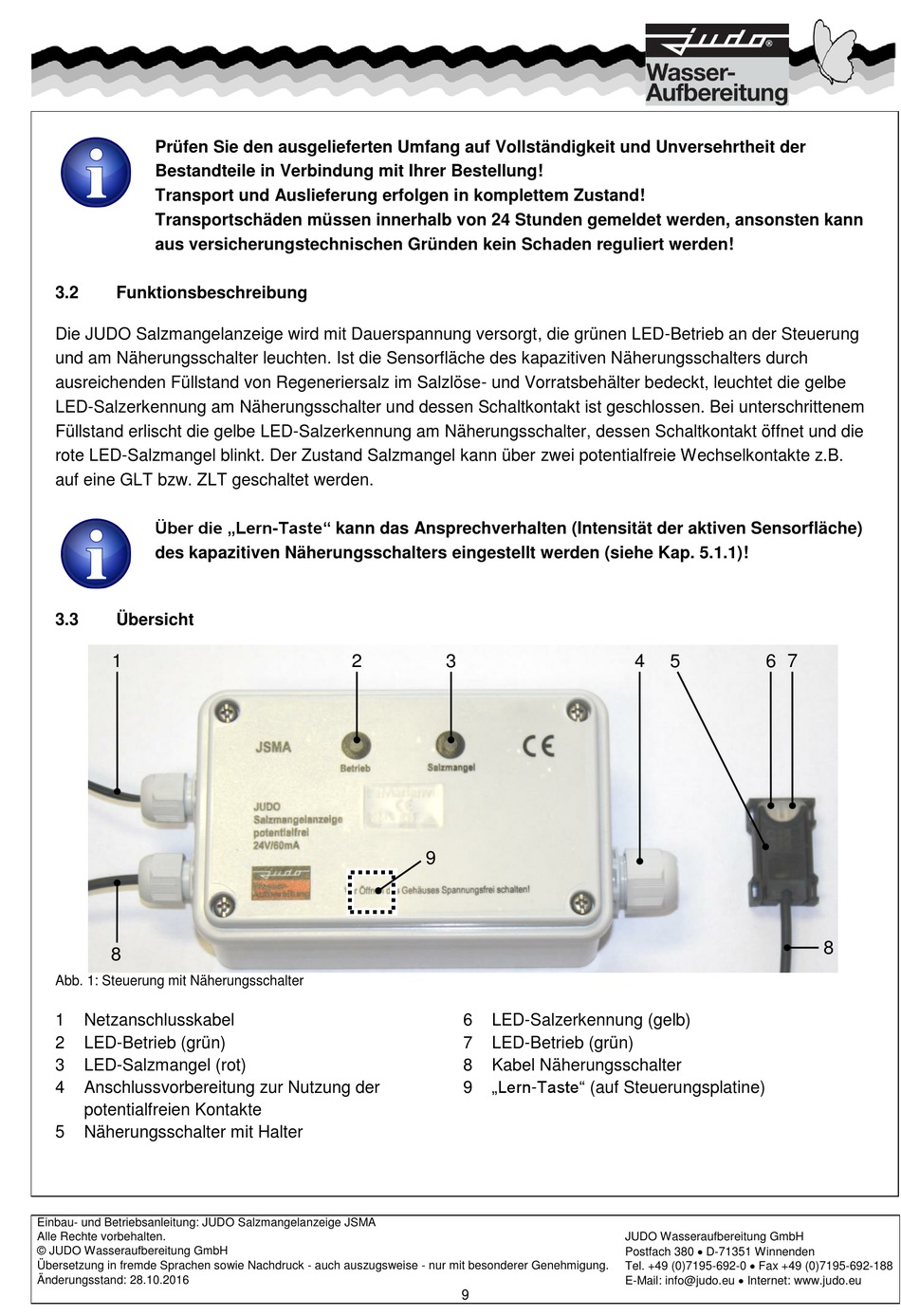

Abb. 1: Steuerung mit Näherungsschalter
1
Netzanschlusskabel
2
LED-Betrieb (grün)
3
LED-Salzmangel (rot)
4
Anschlussvorbereitung zur Nutzung der
potentialfreien Kontakte
5
Näherungsschalter mit Halter
Einbau- und Betriebsanleitung: JUDO Salzmangelanzeige JSMA
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 28.10.2016
2
3
9
6
LED-Salzerkennung (gelb)
7
LED-Betrieb (grün)
8
Kabel Näherungsschalter
„Lern-Taste" (auf Steuerungsplatine)
9
9
4
5
6 7
