Wenn der Magnethalter gezogen wird, ohne dass das nachgeschaltete Absperrventil
geschlossen wurde, werden die abgeschiedenen magnetischen Schlämme in die
Umwälzpumpe bzw. den Austauscherbehälter gespült.

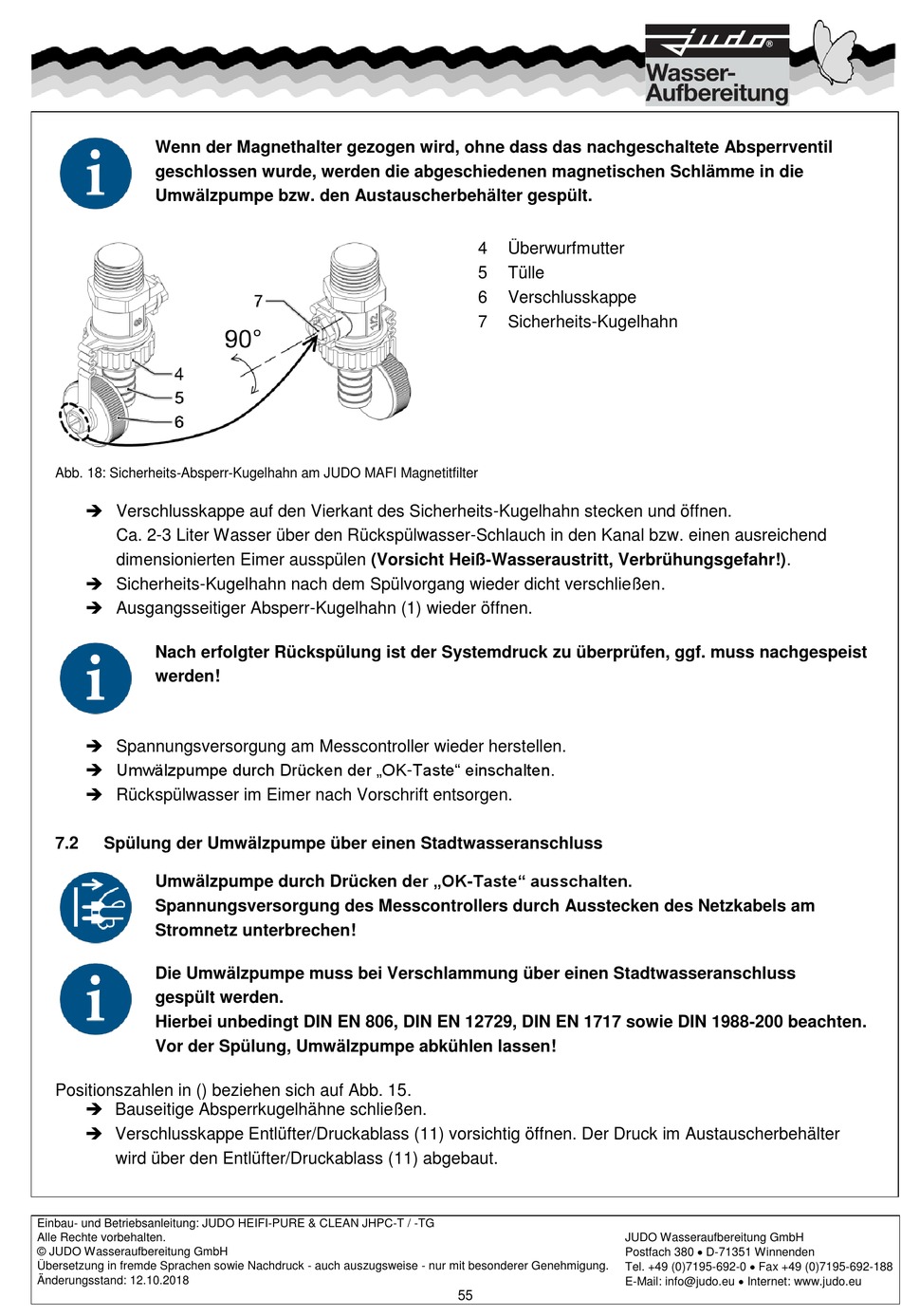

Abb. 18: Sicherheits-Absperr-Kugelhahn am JUDO MAFI Magnetitfilter
Verschlusskappe auf den Vierkant des Sicherheits-Kugelhahn stecken und öffnen.
Ca. 2-3 Liter Wasser über den Rückspülwasser-Schlauch in den Kanal bzw. einen ausreichend
dimensionierten Eimer ausspülen (Vorsicht Heiß-Wasseraustritt, Verbrühungsgefahr!).
Sicherheits-Kugelhahn nach dem Spülvorgang wieder dicht verschließen.
Ausgangsseitiger Absperr-Kugelhahn (1) wieder öffnen.
Nach erfolgter Rückspülung ist der Systemdruck zu überprüfen, ggf. muss nachgespeist
werden!
Spannungsversorgung am Messcontroller wieder herstellen.
Umwälzpumpe durch Drücken der „OK-Taste" einschalten.
Rückspülwasser im Eimer nach Vorschrift entsorgen.
7.2
Spülung der Umwälzpumpe über einen Stadtwasseranschluss
Umwälzpumpe durch Drücken der „OK-Taste" ausschalten.
Spannungsversorgung des Messcontrollers durch Ausstecken des Netzkabels am
Stromnetz unterbrechen!
Die Umwälzpumpe muss bei Verschlammung über einen Stadtwasseranschluss
gespült werden.
Hierbei unbedingt DIN EN 806, DIN EN 12729, DIN EN 1717 sowie DIN 1988-200 beachten.
Vor der Spülung, Umwälzpumpe abkühlen lassen!
Positionszahlen in () beziehen sich auf Abb. 15.
Bauseitige Absperrkugelhähne schließen.
Verschlusskappe Entlüfter/Druckablass (11) vorsichtig öffnen. Der Druck im Austauscherbehälter
wird über den Entlüfter/Druckablass (11) abgebaut.
Einbau- und Betriebsanleitung: JUDO HEIFI-PURE & CLEAN JHPC-T / -TG
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 12.10.2018
4
Überwurfmutter
5
Tülle
6
Verschlusskappe
7
Sicherheits-Kugelhahn
JUDO Wasseraufbereitung GmbH
Postfach 380 D-71351 Winnenden
Tel. +49 (0)7195-692-0 Fax +49 (0)7195-692-188
E-Mail: info@judo.eu Internet: www.judo.eu
55
