Einbau- und Betriebsanleitung
Einbau- und Betriebsanleitung

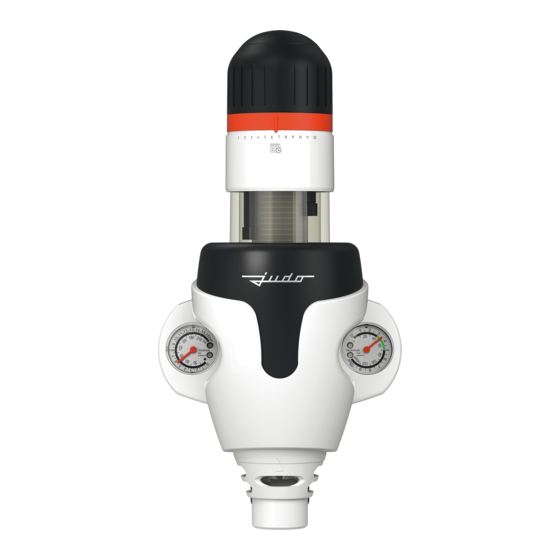

JUDO PROMI-QC
JUDO PROMI-QC
Hauswasserstation 1½" - 2"
Hauswasserstation 1½" - 2"
Gültig für: EU-Länder und Schweiz
Gültig für: EU-Länder und Schweiz
Sprache: deutsch
Sprache: deutsch
Vor Gebrauch lesen und aufbewahren!
Vor Gebrauch lesen und aufbewahren!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Judo PROMI-QC
Inhaltszusammenfassung für Judo PROMI-QC

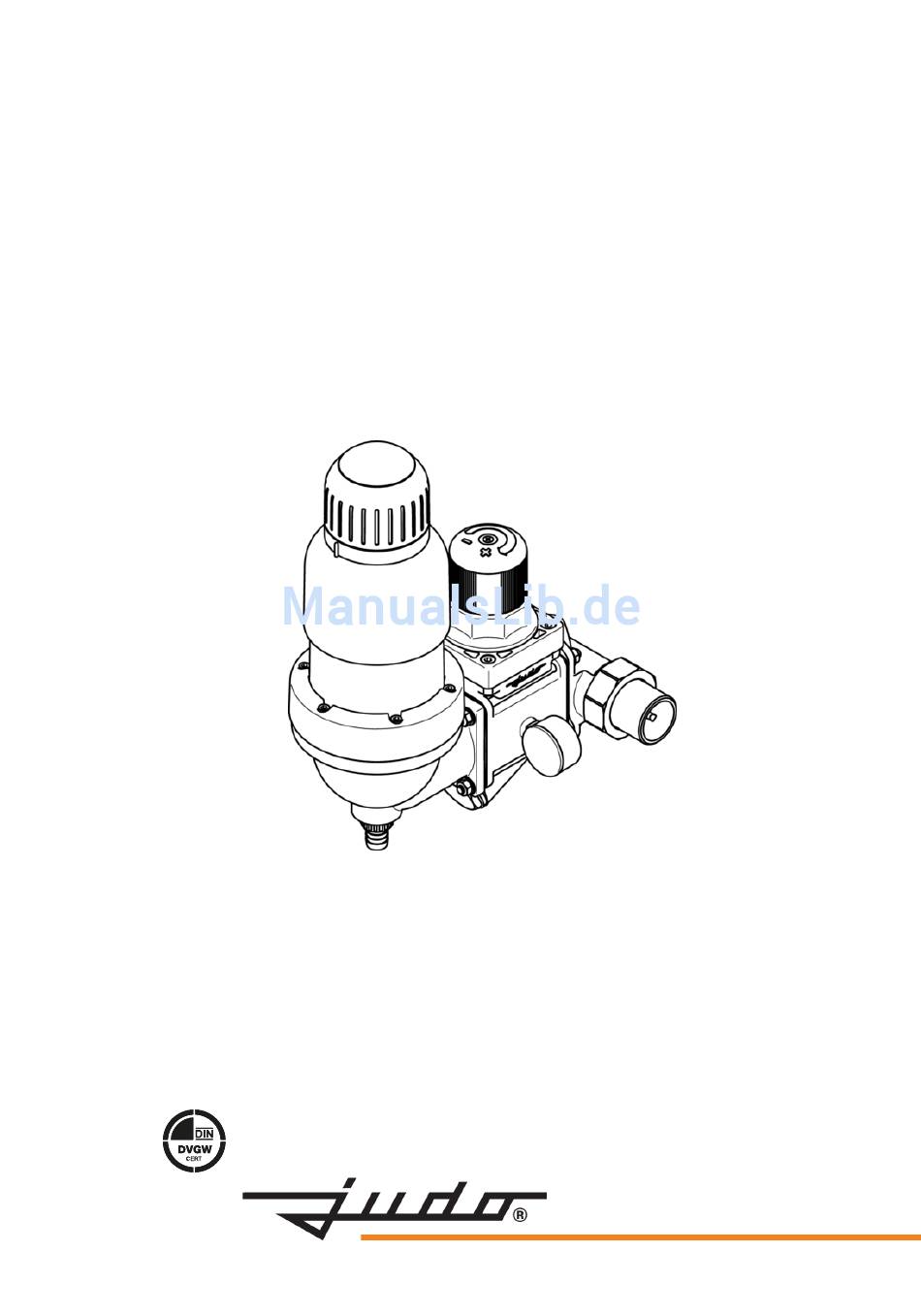

- Seite 1 Einbau- und Betriebsanleitung Einbau- und Betriebsanleitung JUDO PROMI-QC JUDO PROMI-QC Hauswasserstation 1½" - 2" Hauswasserstation 1½" - 2" Gültig für: EU-Länder und Schweiz Gültig für: EU-Länder und Schweiz Sprache: deutsch Sprache: deutsch Vor Gebrauch lesen und aufbewahren! Vor Gebrauch lesen und aufbewahren!
- Seite 2 Vertrauen, das D-71351 Winnenden Sie uns mit dem Kauf dieses Produkts entgegengebracht haben. Sie haben ein E-Mail: info@judo.eu • judo.eu Gerät erworben, das sich auf dem neu- esten Stand der Technik befindet. Es wurde vor der Auslieferung gewissen- Hausanschrift: haft überprüft.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit..........4 1.1 Bestimmungsgemäße Verwen- dung............. 4 1.2 Verwendungsgrenzen......4 1.3 Sicherheitshinweise......4 1.4 Verwendete Symbole......6 1.5 Verwendete Einheiten......6 Produktinformation.......6 2.1 Lieferumfang........6 2.2 Funktionsbeschreibung......6 2.3 Verwendete Werkstoffe....... 7 2.4 Prüfzeichen.......... 7 Installation..........8 3.1 Voraussetzungen......... 8 3.2 Montage des Einbaudrehflanschs..8 3.3 Montage des Geräts...... -
Seite 4: Sicherheit
Sicherheit Sicherheit unbedingt mit dem Hersteller Rücksprache zu halten. Die Betriebsanleitung muss ständig am Ein- 1.2.2 Wasserdruck satzort des Geräts verfügbar sein. JPM-QC 1½" - 2" Bestimmungsgemäße Ver- wendung VORSICHT Der Wasserdruck darf 16 bar Ein- Das Gerät ist zur gangsdruck nicht überschreiten. -
Seite 5: Warnung Vor Sachschäden
Sicherheit 1.3.2 Warnung vor Sachschäden Den Einbaudrehflansch so einbauen, dass keine mechanischen Verspannun- gen auftreten. Ansonsten kann es zu WARNUNG einer mechanischen Beschädigung bis Gefahr von Wasser- bzw. Sach- hin zum Bruch der Rohrleitung oder des schäden Einbaudrehflanschs kommen. Das Gerät darf ausschließlich von Fach- Zur korrekten Abdichtung muss das Pro- personal installiert werden. -
Seite 6: Verwendete Symbole
Sicherheit Für Reparaturen sind ausschließlich Ori- Direkt am Gerät angebrachte Hinweise, wie ginal-Ersatzteile zu verwenden. z. B.: Vor Arbeiten am Gerät, die über die rein • Fließrichtung (Pfeil) betriebsbedingte Bedienung hinausge- • Typenschild hen, muss das Gerät druckfrei gemacht • Reinigungshinweis werden. -
Seite 7: Verwendete Werkstoffe
Produktinformation Verwendete Werkstoffe Die verwendeten Werkstoffe sind gegen- über den im Trinkwasser zu erwartenden physikalischen, chemischen und korrosi- ven Beanspruchungen beständig. Sie erfül- len die in der DIN EN 13443-1 und in der DIN 19628 („Mechanisch wirkende Filter in der Trinkwasser-Installation“) und DIN EN 1567 („Gebäudearmaturen - Druckminderer und Druckmindererkombinationen für Was- ser“) geforderten Vorgaben. -
Seite 8: Installation
Installation Montage des Einbaudreh- Nur Geräte mit der Standard-Sieb- INFO_NO_HEADER flanschs maschenweite 0,1 mm tragen das DIN-DGVW-Prüfzeichen. Geräte VORSICHT mit den erhältlichen Sonderma- Die Flanschfläche des Einbaudreh- schenweiten 0,03 mm, 0,32 mm und flanschs muss senkrecht stehen. 0,5 mm sind in der Prüfung gemäß DIN EN 13443-1 und DIN 19628 Den Einbaudrehflansch so ein- nicht enthalten und dürfen daher das... -
Seite 9: Montage Des Geräts
Installation Montage des Geräts Die Schrauben am Gerät nicht lösen! 1. Die Köpfe der vier Flanschschrauben VORSICHT durch die Bajonettbohrungen am Ein- Falls kein Umgehungsventil einge- baudrehflansch stecken (siehe Abb. 4). baut wird, muss vor dem Gerät ein 2. Das Gerät im Uhrzeigersinn bis zum Absperrventil installiert sein, um Anschlag drehen (siehe Abb. -
Seite 10: Ableitung Rückspülwasser
Installation Ableitung Rückspülwasser VORSICHT Für das Abwasser muss ein aus- reichend dimensionierter Abwas- seranschluss (z. B. Bodenablauf) nach DIN 1986 vorhanden sein. Zur Sicherung der Trinkwasser- hygiene muss ein freier Auslauf des Abwassers nach DIN EN 1717 gewährleistet sein. Über den Ablauf muss das gesamte Abwasser zeitgleich abgeführt werden kön- nen. - Seite 11 Installation 3.4.1 Ableitungsmöglichkeiten Rückspülwasser 1702546 • 2018/01...
-
Seite 12: Inbetriebnahme
Installation Inbetriebnahme 3. Eine Entnahmestelle hinter dem Gerät kurzzeitig öffnen. Dadurch erfolgt eine Vor der Erstinbetriebnahme oder der Inbe- Druckentlastung, und der eingestellte triebnahme nach Wartungsarbeiten das fer- Nachdruck kann am Nachdruckmano- tig installierte Gerät mit Wasser füllen und meter abgelesen werden. entlüften: 4. -
Seite 13: Rückspülung Durchführen
Betrieb 4.2.1 Rückspülintervall 4.2.2 Rückspülung durchführen Wird nicht rechtzeitig rückgespült, kann WARNUNG dies zu Beschädigungen des Siebeinsatzes Personen, die aufgrund ihrer phy- führen. Größere Mengen an gefilterten Par- sischen, sensorischen oder geis- tikeln können das Siebgewebe verformen tigen Fähigkeiten oder ihrer Uner- und im Extremfall zum Reißen des Siebge- fahrenheit oder Unkenntnis nicht webes führen. -
Seite 14: Wartung, Reparatur, Ersatzteile
Betrieb Im Reparaturfall behalten aufgedruckte 3. Vordruckmanometer wieder montieren. 4. Haupthahn oder Absperrventil vor der Prüfzeichen ihre Gültigkeit nur bei der Ver- wendung von Original-Ersatzteilen. Hauswasserstation wieder öffnen. Wartung, Reparatur, Ersatz- Betriebsunterbrechung teile WARNUNG WARNUNG Bei Entfernen des Geräts aufgrund Eine Reparatur des Geräts darf einer Betriebsunterbrechung ausschließlich durch Fachperso-... -
Seite 15: Störung
Störung Störung Störung Mögliche Behebung Ursache Rückspülwasser Spülventil nicht Rückspülung wiederholen und anschließend das läuft nach. ganz geschlos- Handrad bis zum Anschlag drehen. sen. Schmutz im Spülventil. Wasserdurch- Sieb ist ver- Rückspülung durchführen. fluss lässt nach. stopft. Undichtheiten Defekte Dich- Installateur oder nächstgelegenen Kundendienst an der Filterglo- tungen. -
Seite 16: Instandhaltung
Rückspülung (siehe Kapitel 4.2). Die DIN EN 13443-1 schreibt vor, dass min- destens alle sechs Monate rückgespült wer- den muss. JUDO empfiehlt jedoch, sich nach den Angaben im Kapitel 4.2.1 Rück- spülintervall zu richten. Um den Verfahrenserfolg möglichst lan- ge zu erhalten, ist eine regelmäßige Inspek-... -
Seite 17: Technische Daten
Technische Daten Technische Daten Hauswasserstation JUDO PROMI-QC JPM-QC Das zu filtrierende Wasser muss der europäischen Trinkwasserrichtlinie entsprechen. Angabe zu: JPM-QC 1½" JPM-QC 2" Rohranschluss 1½" 2" Rückspülvolumenstrom 0,3 L/s 0,3 L/s Nenndruck PN 16 PN 16 Betriebsdruck 1,5 - 16 bar... -
Seite 18: Einbaumaße
Technische Daten Einbaumaße Zubehör • JUDO QUICKSET-Reihe JQR (Best.-Nr. 8250041) zur Reihenschaltung zweier Geräte, z. B. Automatik-Hauswassersta- tion und Wasserbehandlungsanlage JPM-QC JPM-QC 2" 1½" A Einbaulänge B Gerätebreite C Höhe oberhalb Rohrmitte D Höhe unterhalb Rohrmitte E Einbautiefe bis Rohrmitte... -
Seite 19: Ersatzteile
Technische Daten Ersatzteile 1702546 • 2018/01... - Seite 20 Technische Daten Best. Pos. Bezeichnung Stk. Verschleißteilset "Druckmindererkartusche" **** 2170567 315 (bestehend aus Pos. 28, 29, 30) Verschleißteilset "Siebeinsatz 0,1 mm und Saugrohr" 2020724 280 (bestehend aus Pos. 15, 19, 20) Verschleißteilset "Dichtungssatz" (bestehend aus Pos. 13, 14, 2010337 55 16, 17, 18, 20, 21, 26) **** Ersatzteilset "Handrad"...
- Seite 21 Technische Daten Best. Pos. Bezeichnung Stk. Anschlussstück 2021288 21 O-Ring 26×3 Filterunterteil Schlauchverschraubung 1607157 8 Profilflanschdichtung Zylinderschraube M8×30 1607116 Druckmindererkartusche O-Ring 38×4 O-Ring 84×4 Gehäuse Manometerdichtung 1200117 Manometer 0 - 16 bar (Vordruck) 2100003 20 Manometer 0 - 10 bar (Nachdruck) 2100002 20 Rückflussverhinderer 1610318 44...
-
Seite 22: Wartungsprotokoll
Wartungsprotokoll Wartungsprotokoll Produktbezeichnung: Hauswasserstation Bestellnummer: Seriennummer: Datum Durchgeführte Arbeiten Firma / Unterschrift 1702546 • 2018/01... - Seite 23 Notizen 1702546 • 2018/01...
-
