Montageanleitung JUDO HEIFI ÖN Pure (Entsalzung)

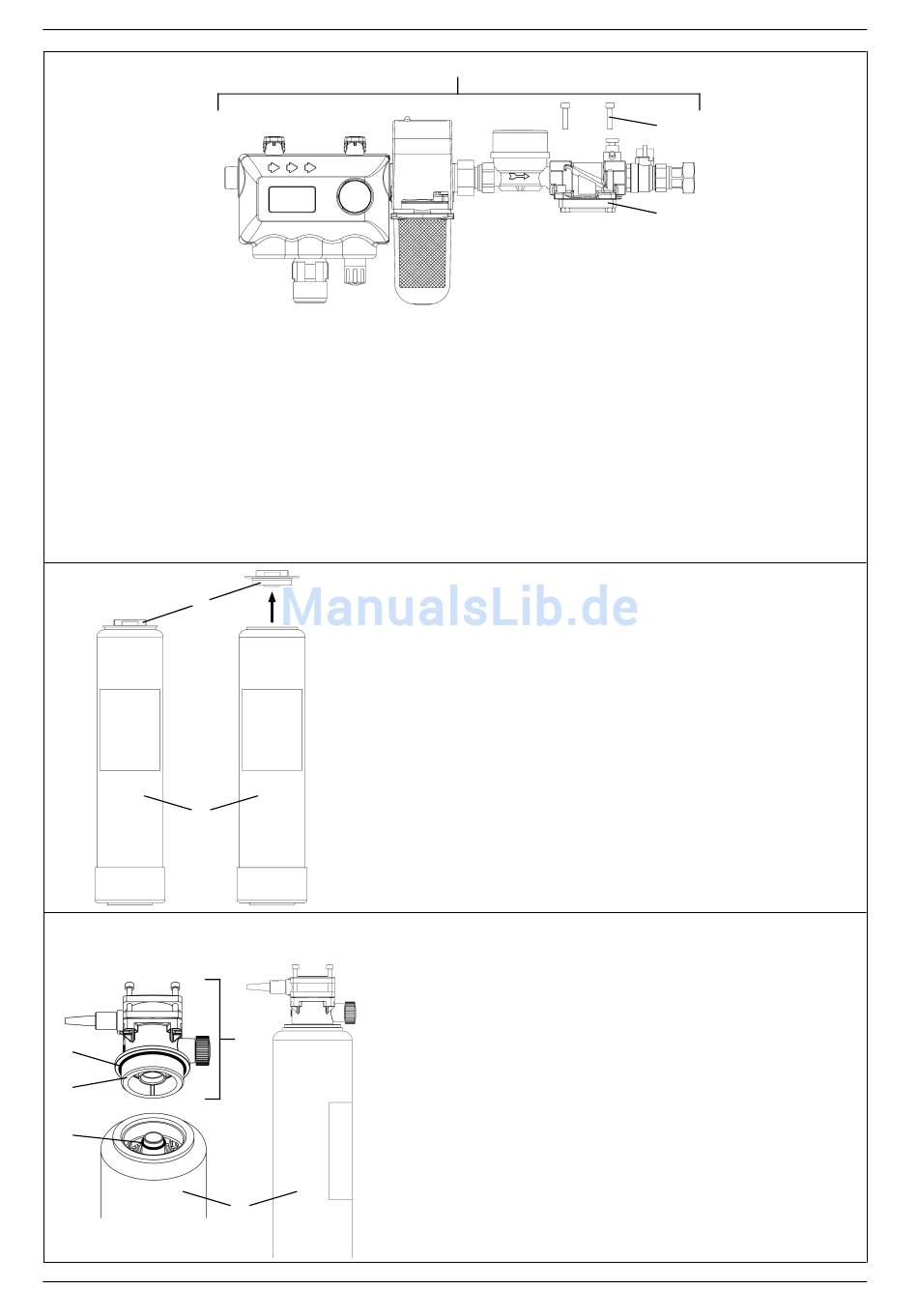

– Vormontierte Basiseinheit (a) aus dem Karton Pack 1 entnehmen und in der ange-

gebenen Durchströmungsrichtung in die Wasserleitung montieren. Die Einbaulän-

ge beläuft sich auf ca. 57 cm.

– Beiliegendes Manometer und Verschraubungen entsprechend der Betriebsanlei-

tung JUDO HEIFI-FÜL PLUS (Best.-Nr. 1702445) montieren.

Es ist erforderlich, dass hierzu die Betriebsanleitungen der drei Einzelgeräte genau

durchgelesen werden!

– Die vier Innensechskantschrauben M6x25 (b) der Behandlungseinheit lösen und

den Verschlussdeckel (c) abnehmen. Die Schrauben werden nicht mehr benötigt.

– Entsalzungspatrone (d) aus dem Karton Pack 2

entnehmen und Deckel (e) entfernen.

– Adapter mit integrierter Verschneideeinheit / Leit-

wertsensor (f) aus dem Karton Pack 2 entneh-

men.

– Gefetteten O-Ring 70x3 (g) auf den Adapter (h)

schieben.

– Gefetteten O-Ring 22x2,5 (j) auf den Stutzen der

neuen Entsalzungspatrone (d) schieben.

– Auf korrekten Sitz der O-Ringe achten!

– Adapter in die Entsalzungspatrone (d) schrau-

ben.
