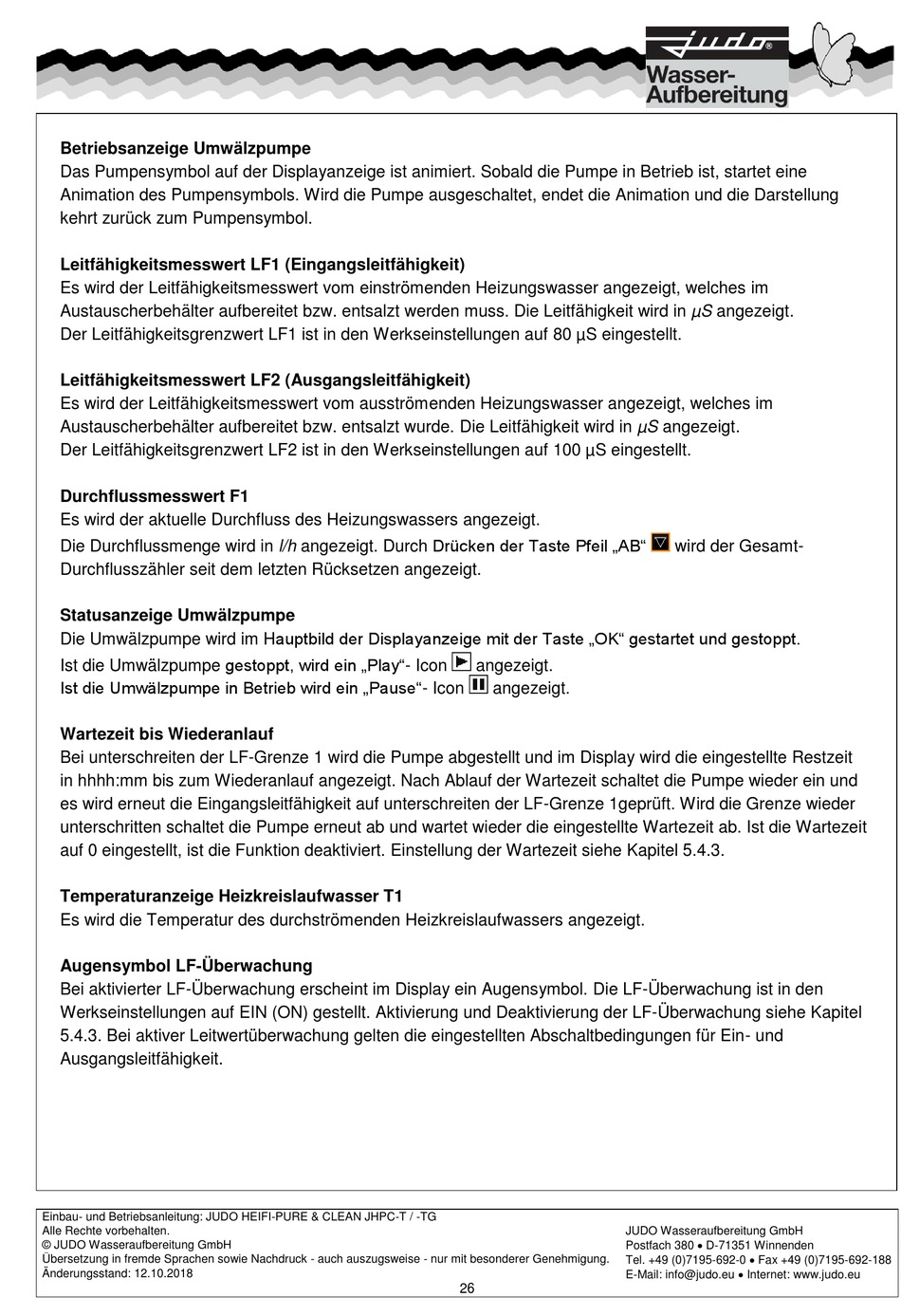

Judo HEIFI-PURE & CLEAN JHPC-T Einbau- Und Betriebsanleitung Seite 26

Betriebsanzeige Umwälzpumpe
Das Pumpensymbol auf der Displayanzeige ist animiert. Sobald die Pumpe in Betrieb ist, startet eine
Animation des Pumpensymbols. Wird die Pumpe ausgeschaltet, endet die Animation und die Darstellung
kehrt zurück zum Pumpensymbol.
Leitfähigkeitsmesswert LF1 (Eingangsleitfähigkeit)
Es wird der Leitfähigkeitsmesswert vom einströmenden Heizungswasser angezeigt, welches im
Austauscherbehälter aufbereitet bzw. entsalzt werden muss. Die Leitfähigkeit wird in µS angezeigt.
Der Leitfähigkeitsgrenzwert LF1 ist in den Werkseinstellungen auf 80 µS eingestellt.
Leitfähigkeitsmesswert LF2 (Ausgangsleitfähigkeit)
Es wird der Leitfähigkeitsmesswert vom ausströmenden Heizungswasser angezeigt, welches im
Austauscherbehälter aufbereitet bzw. entsalzt wurde. Die Leitfähigkeit wird in µS angezeigt.
Der Leitfähigkeitsgrenzwert LF2 ist in den Werkseinstellungen auf 100 µS eingestellt.
Durchflussmesswert F1
Es wird der aktuelle Durchfluss des Heizungswassers angezeigt.
Die Durchflussmenge wird in l/h angezeigt. Durch Drücken der Taste Pfeil „AB"
Durchflusszähler seit dem letzten Rücksetzen angezeigt.
Statusanzeige Umwälzpumpe
Die Umwälzpumpe wird im Hauptbild der Displayanzeige mit der Taste „OK" gestartet und gestoppt.
Ist die Umwälzpumpe gestoppt, wird ein „Play"- Icon
Ist die Umwälzpumpe in Betrieb wird ein „Pause"- Icon
Wartezeit bis Wiederanlauf
Bei unterschreiten der LF-Grenze 1 wird die Pumpe abgestellt und im Display wird die eingestellte Restzeit
in hhhh:mm bis zum Wiederanlauf angezeigt. Nach Ablauf der Wartezeit schaltet die Pumpe wieder ein und
es wird erneut die Eingangsleitfähigkeit auf unterschreiten der LF-Grenze 1geprüft. Wird die Grenze wieder
unterschritten schaltet die Pumpe erneut ab und wartet wieder die eingestellte Wartezeit ab. Ist die Wartezeit
auf 0 eingestellt, ist die Funktion deaktiviert. Einstellung der Wartezeit siehe Kapitel 5.4.3.
Temperaturanzeige Heizkreislaufwasser T1
Es wird die Temperatur des durchströmenden Heizkreislaufwassers angezeigt.
Augensymbol LF-Überwachung
Bei aktivierter LF-Überwachung erscheint im Display ein Augensymbol. Die LF-Überwachung ist in den
Werkseinstellungen auf EIN (ON) gestellt. Aktivierung und Deaktivierung der LF-Überwachung siehe Kapitel
5.4.3. Bei aktiver Leitwertüberwachung gelten die eingestellten Abschaltbedingungen für Ein- und
Ausgangsleitfähigkeit.
