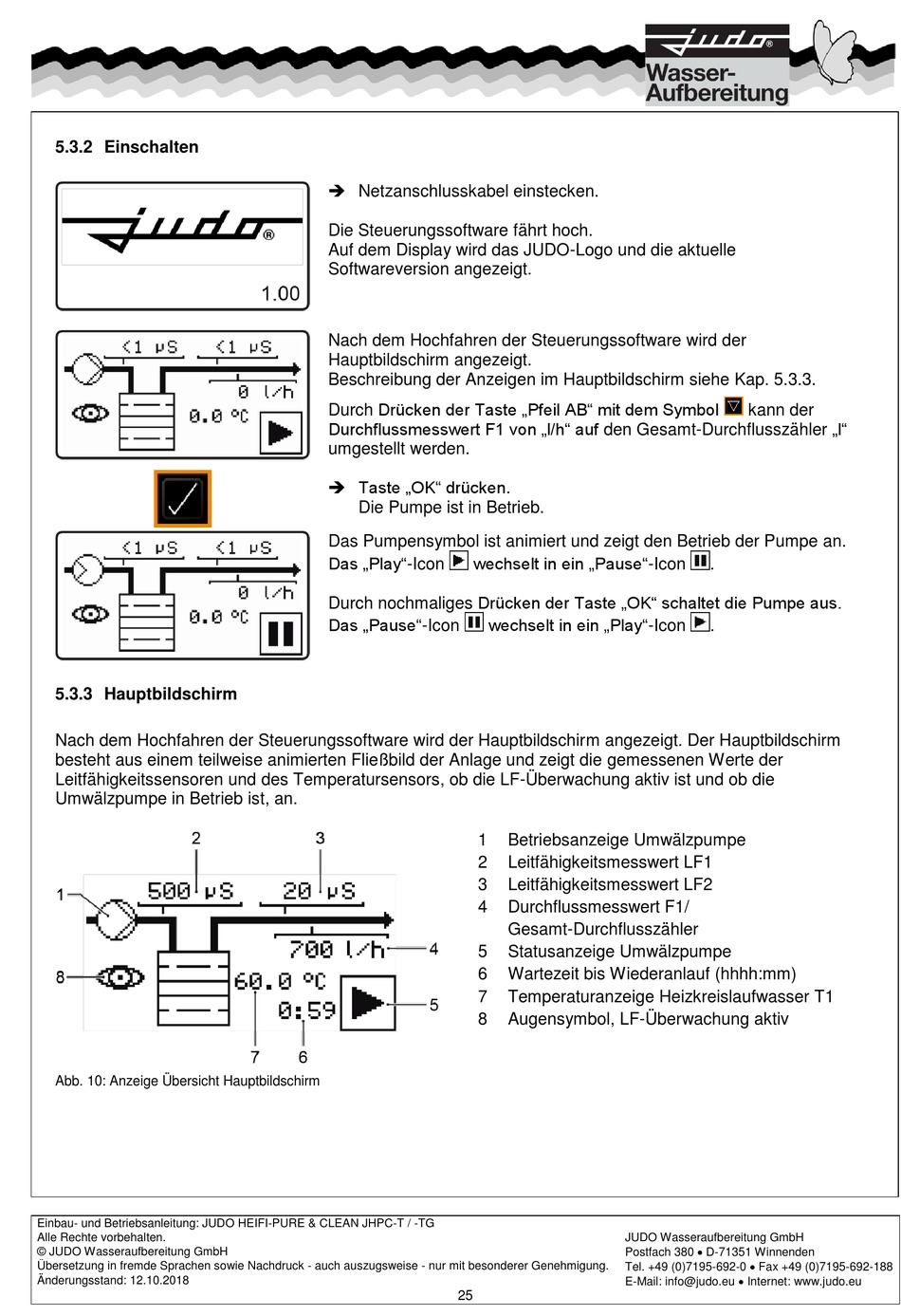

5.3.2 Einschalten

5.3.3 Hauptbildschirm

Nach dem Hochfahren der Steuerungssoftware wird der Hauptbildschirm angezeigt. Der Hauptbildschirm
besteht aus einem teilweise animierten Fließbild der Anlage und zeigt die gemessenen Werte der
Leitfähigkeitssensoren und des Temperatursensors, ob die LF-Überwachung aktiv ist und ob die
Umwälzpumpe in Betrieb ist, an.
Abb. 10: Anzeige Übersicht Hauptbildschirm
Einbau- und Betriebsanleitung: JUDO HEIFI-PURE & CLEAN JHPC-T / -TG
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 12.10.2018
 Netzanschlusskabel einstecken.
Die Steuerungssoftware fährt hoch.
Auf dem Display wird das JUDO-Logo und die aktuelle
Softwareversion angezeigt.
Nach dem Hochfahren der Steuerungssoftware wird der
Hauptbildschirm angezeigt.
Beschreibung der Anzeigen im Hauptbildschirm siehe Kap. 5.3.3.
Durch Drücken der Taste „Pfeil AB" mit dem Symbol
Durchflussmesswert F1 von „l/h" auf den Gesamt-Durchflusszähler „l"
umgestellt werden.
 Taste „OK" drücken.
Die Pumpe ist in Betrieb.
Das Pumpensymbol ist animiert und zeigt den Betrieb der Pumpe an.
Das „Play"-Icon wechselt in ein „Pause"-Icon
Durch nochmaliges Drücken der Taste „OK" schaltet die Pumpe aus.
Das „Pause"-Icon wechselt in ein „Play"-Icon
1
2
3
4
5
6
7
8
25
Betriebsanzeige Umwälzpumpe
Leitfähigkeitsmesswert LF1
Leitfähigkeitsmesswert LF2
Durchflussmesswert F1/
Gesamt-Durchflusszähler
Statusanzeige Umwälzpumpe
Wartezeit bis Wiederanlauf (hhhh:mm)
Temperaturanzeige Heizkreislaufwasser T1
Augensymbol, LF-Überwachung aktiv
