Achtung:
Vor Einbau und Inbetriebnahme
die Einbau- und Betriebsanleitung
und Sicherheitshinweise lesen
und beachten!
Immer dem Betreiber übergeben.
Einbau- und
Betriebsanleitung
JUDO JUKOMAT-
EXPRESS CONTROL
Hauswasserstation 1½" - 2"
Gültig für: EU-Länder und Schweiz
Sprache: deutsch

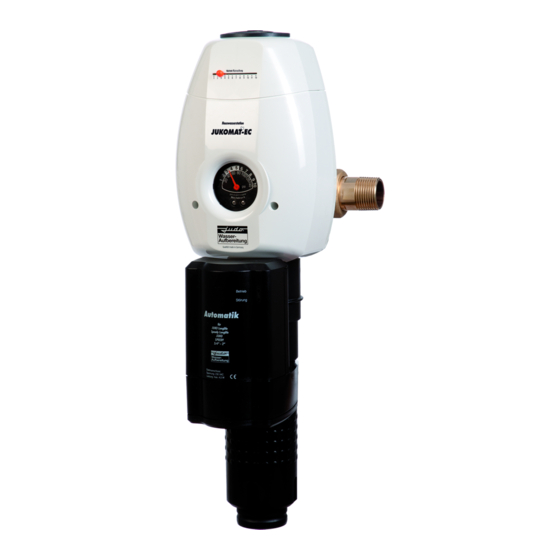

Abb: JUKO-EC-AT 1½" - 2"
DVGW
beantragt
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Judo JUKO-EC-AT 1/2
Inhaltszusammenfassung für Judo JUKO-EC-AT 1/2
- Seite 1 Einbau- und Betriebsanleitung JUDO JUKOMAT- EXPRESS CONTROL Hauswasserstation 1½" - 2" Gültig für: EU-Länder und Schweiz Sprache: deutsch Achtung: Vor Einbau und Inbetriebnahme die Einbau- und Betriebsanleitung und Sicherheitshinweise lesen und beachten! Immer dem Betreiber übergeben. DVGW beantragt Abb: JUKO-EC-AT 1½" - 2"...
- Seite 2 Sie sich bitte an den zustän- digen Kundendienst. Siehe Rückseite. Warenzeichen: In dieser Unterlage verwendete Warenzeichen sind geschützte und eingetragene Warenzeichen der jeweiligen Inhaber. © JUDO Wasseraufbereitung GmbH D-71364 Winnenden Alle Rechte vorbehalten. Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung. JUDO JUKOMAT-EXPRESS CONTROL...
- Seite 3 JUDO JUKOMAT-EXPRESS CONTROL...
-
Seite 4: Inhaltsverzeichnis
Einbau- und Betriebsanleitung genannten Anweisungen und die landesspezifischen Vorschriften zu erfüllen. Neben der Betriebsanleitung und den im Verwenderland und an der Einsatzstelle geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. JUDO JUKOMAT-EXPRESS CONTROL... -
Seite 5: Verwendete Symbole
1 bar = 10 Pa = 0,1 N/mm – Fließrichtung (siehe Abb. 1) 1½" DN 40 – Typenschild 2" DN 50 – Reinigungshinweis müssen unbedingt beachtet und in voll- ständig lesbarem Zustand gehalten werden. Abb. 1: Einbaudrehflansch JUDO JUKOMAT-EXPRESS CONTROL... -
Seite 6: Bestimmungsgemäße Verwendung
Einsatzgrenzen den gesetzlichen Vorschriften für Nass- unbedingt mit dem Hersteller/Lieferer Rück- räume entsprechen (IP44). sprache zu halten. Die Hauswasserstationen sind technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicher- heits- und gefahrenbewusst unter Beach- tung der Betriebsanleitung zu benutzen! JUDO JUKOMAT-EXPRESS CONTROL... -
Seite 7: Potenzialfreier Ausgang
Anforderungen der DIN 50930-6. ACHTUNG (siehe Kapitel „Sicherheitshinweise und Gefahren bei Nichtbeachtung“) Einsatzbeschränkungen siehe Kapitel „Be- stimmungsgemäße Verwendung“. Die Hauswasserstation entzieht dem Was- ser grob- und feinkörnige Partikel, die grö- ßer oder gleich der Maschenweite der Haus- wasserstation sind. JUDO JUKOMAT-EXPRESS CONTROL... -
Seite 8: Installation
Gefahren bei Nichtbeachtung“) keinen Zugang haben! Die Hauswasserstation grundsätzlich in senkrechter Lage (± 5°) installieren! ACHTUNG Wird dies nicht beachtet, so kann das Rück- spülwasser unkontrolliert austreten und zu (siehe Kapitel „Sicherheitshinweise und Wasserschäden führen. Gefahren bei Nichtbeachtung“) JUDO JUKOMAT-EXPRESS CONTROL... - Seite 9 Undichtheiten und zum Austreten von Der Einbaudrehflansch für die Hauswasser- Wasser kommen. Dabei können Wasser- station ist mit Bajonettbohrungen ausge- schäden an Haus und Einrichtung entste- rüstet. Die erforderlichen Dichtungen und hen. Schrauben sind an der Hauswasserstation vormontiert. JUDO JUKOMAT-EXPRESS CONTROL...
-
Seite 10: Ableitung Des Rückspülwassers
Diese Leitung muss die gleiche Dimension wie das Spül- wasserventil haben. Bei allen Möglichkeiten muss nach DIN EN 1717 auf einen freien Auslauf geachtet wer- den. > 40 mm Abb. 4: Ableitungsmöglichkeiten für das Rückspülwasser JUDO JUKOMAT-EXPRESS CONTROL... -
Seite 11: Betrieb
Die werkseitig voreingestellten Werte für die Zeitsteuerung prüfen und gegebenenfalls anpassen. Druckeinstellung Der werkseitig eingestellte Druck von 4 bar kann wie folgt geändert werden: – Die Senkschraube am Handrad des Druckminderers lösen. – Handrad im Uhrzeigersinn drehen = Druckerhöhung. JUDO JUKOMAT-EXPRESS CONTROL... -
Seite 12: Zeitsteuerung Einstellen
1 Monat eingestellt. (siehe Kapitel „Sicherheitshinweise und Gefahren bei Nichtbeachtung“) 2 Monate Es wird sofort eine Rückspülung gestartet! 1 Monat 1 Woche Die Hauswasserstation ist nach dem Rück- 1 Tag spülvorgang wieder betriebsbereit. Abb. 7: Zeitsteuerung JUDO JUKOMAT-EXPRESS CONTROL... -
Seite 13: Funktionsbeschreibung
Der Abreinigungsvorgang wird gestartet: – beim Einstecken des Netzgerätes in die Steckdose – automatisch durch die Steuerelektronik, entsprechend dem gewählten Reini- gungsintervall (Tag, Woche, Monat/e) – manuell durch kurze Netzunterbrechung (Netzstecker ziehen und wieder in die Steckdose einstecken) JUDO JUKOMAT-EXPRESS CONTROL... -
Seite 14: Rückspülung
Dieser Rückspülvorgang kann bei Bedarf wiederholt werden. Sowohl der Verschmutzungsgrad als auch der Abreinigungsvorgang können von außen beobachtet werden. Fällt die Netzspannung während des Rück- spülvorganges aus, wird die Rückspülung mithilfe der eingebauten Batterie zu Ende geführt. JUDO JUKOMAT-EXPRESS CONTROL... -
Seite 15: Umbauten / Veränderungen / Ersatzteile
Durch eine patentierte Schaltungstechnik wird verhindert, dass sich die Batterie bei geschlossenem Spülventil entlädt. Die Le- bensdauer der Batterie wird dadurch deut- lich verlängert. Ein notwendiger Batterie- wechsel wird durch gleichzeitiges Blinken der roten und grünen LED angezeigt. JUDO JUKOMAT-EXPRESS CONTROL... -
Seite 16: Anschluss Einer Potenzialfreien Störmeldung
Vor Arbeiten an der Hauswasserstation, die werden. über die reine betriebsbedingte Bedienung – Bei der Wiederinbetriebnahme der Haus- hinausgehen, muss die Hauswasserstation wasserstation wie bei einer neuen Haus- druckfrei gemacht werden! Bei Nichtbeach- wasserstation verfahren. tung kann es durch unkontrolliertes Austre- JUDO JUKOMAT-EXPRESS CONTROL... -
Seite 17: Störung
(Es wird keine Rückspülung setzen, Netzstecker wie- ausgelöst.) der einstecken! Nachdruck steigt bei Null- Unzulässiger Druckanstieg Überprüfung des Sicher- durchfluss langsam an. durch Brauchwassererwär- heitsventils Warm- mung. wasserboilers! Installateur oder nächst- Verschleiß der Druckmin- gelegenen Kundendienst dererkartusche. informieren! JUDO JUKOMAT-EXPRESS CONTROL... -
Seite 18: Instandhaltung
Unbedingt Kapitel „Bestimmungsgemäße Die DIN EN 13443-1 schreibt vor: „Mindes- Verwendung“ beachten! tens alle sechs Monate muss [...] rückge- spült [...] werden.“ JUDO empfiehlt jedoch, alle 2 Monate eine Reinigung Rückspülung vorzunehmen! Weiterhin ist eine jährliche Überprüfung des ACHTUNG eingestellten Ausgangsdruckes am Druck- messgerät (Sichtkontrolle) bei Nulldurch-... -
Seite 19: Datenblatt
Datenblatt Datenblatt Gewicht Modell Gewicht JUKO-EC-AT 1½" 8,4 kg JUKO-EC-AT 2" 10 kg JUDO JUKOMAT-EXPRESS CONTROL Hauswasserstation Nenndurchfluss Kurzbezeichnung: JUKO-EC-AT Modell Nenndurchfluss bis JUKO-EC-AT 1½" 9,1 m³/h Ausführungsarten JUKO-EC-AT 2" 14,0 m³/h Rückspülvolumenstrom Modell Bestell-Nr. Rückspülvolumen- Modell JUKO-EC-AT 1½" 8170317 strom JUKO-EC-AT 2"... -
Seite 20: Einbaumaße
F = Abwasseranschlussmitte bis Rohrmitte G = Nennweite Abwasser G1 = Nennweite Abwasser (alternativ) Y = Kanalanschluss erforderlich Lieferumfang – Fertig vormontierte Hauswasserstation – Einbau- und Betriebsanleitung – Einbaudrehflansch JQE 1½" oder 2" mit Bajonettanschluss und Verschraubung JUDO JUKOMAT-EXPRESS CONTROL... -
Seite 21: 10. Ersatzteile
Ersatzteile 10. Ersatzteile JUDO JUKOMAT-EXPRESS CONTROL... - Seite 22 Abdeckhaube vorne bedruckt komplett 2170543 1120850 Grundgehäuse 1½" 2" Sechskantmutter M8 1607117 Profilflanschdichtung 1200230 Zylinderschraube M8x35 1650291 Abdeckhaube hinten 1120881 Linsenflanschschraube 4x10 1650427 Siebeinsatz 1120489 Saugrohr 2170178 Spülventil 2170179 O-Ring 18x2,5 1200291 Saugrohrboden 1120464 Filterglocke + Pos. 11 2170575 JUDO JUKOMAT-EXPRESS CONTROL...
- Seite 23 1120551 Schlauchanschlussstück + Pos. 43 2170222 O-Ring 6,07x1,3 1200137 Überwurfmutter 1440151 Handrad Rückspülung 1120461 VE = Verrechnungseinheit (Artikel ohne VE sind nur im Set erhältlich.) Verrechnungseinheit stand bei Drucklegung noch nicht fest. Austauschintervall: **** = 4 Jahre JUDO JUKOMAT-EXPRESS CONTROL...
-
Seite 24: 11. Kundendienst
Postfach 380 • D-71351 Winnenden Tel. +49 (0)7195 / 692-0 e-mail: info@judo.eu • judo.eu JUDO Wasseraufbereitung GmbH • Niederlassung Österreich Zur Schleuse 5 • A-2000 Stockerau Tel. +43 (0)22 66 / 6 40 78 • Fax +43 (0)22 66 / 6 40 79 e-mail: info@judo-online.at •...
