3.4

Funktionsbeschreibung

3.4.1 Funktionsschema

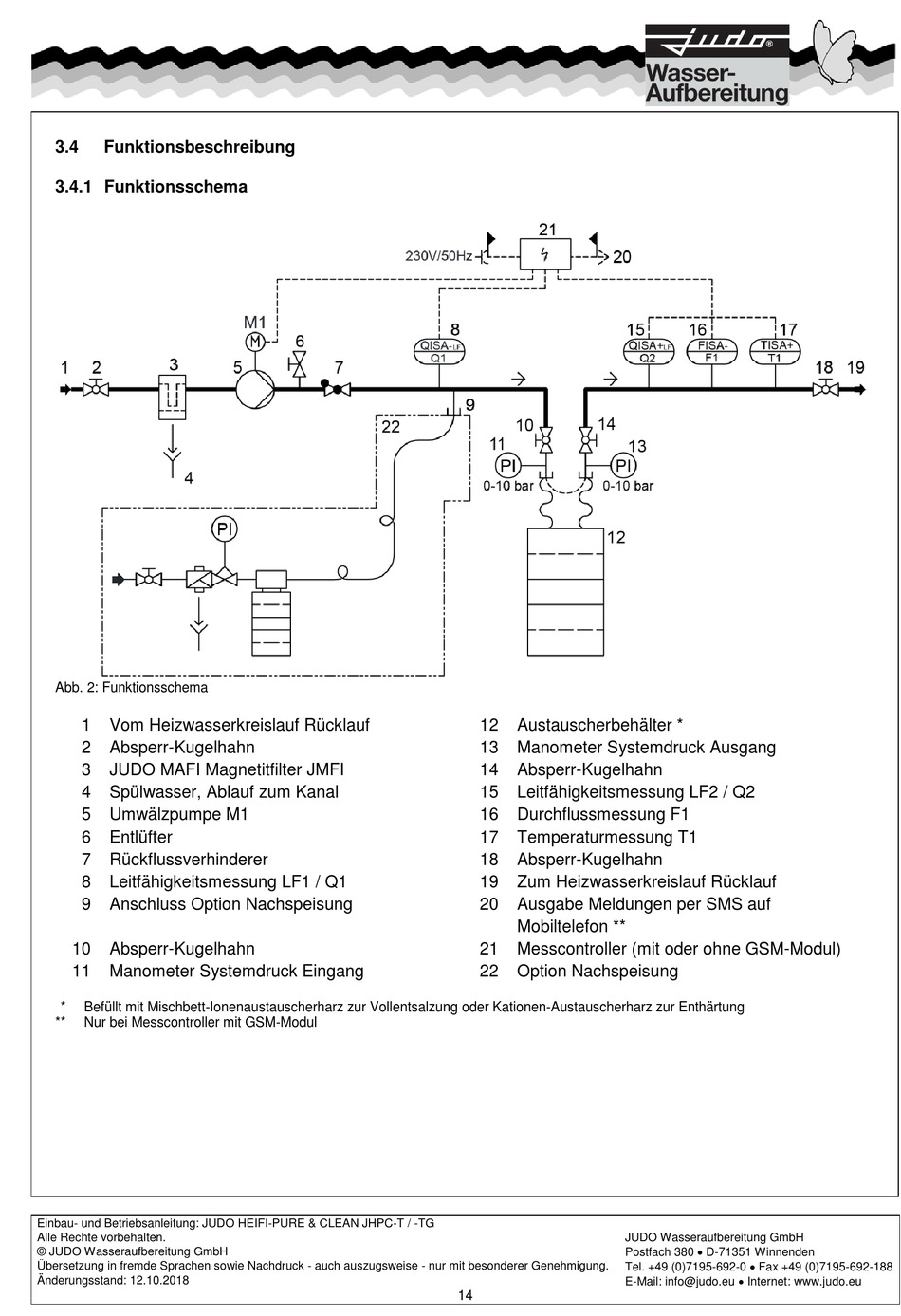

Abb. 2: Funktionsschema
1
Vom Heizwasserkreislauf Rücklauf
2
Absperr-Kugelhahn
3
JUDO MAFI Magnetitfilter JMFI
4
Spülwasser, Ablauf zum Kanal
5
Umwälzpumpe M1
6
Entlüfter
7
Rückflussverhinderer
8
Leitfähigkeitsmessung LF1 / Q1
9
Anschluss Option Nachspeisung
10
Absperr-Kugelhahn
11
Manometer Systemdruck Eingang
*
Befüllt mit Mischbett-Ionenaustauscherharz zur Vollentsalzung oder Kationen-Austauscherharz zur Enthärtung
**
Nur bei Messcontroller mit GSM-Modul
Einbau- und Betriebsanleitung: JUDO HEIFI-PURE & CLEAN JHPC-T / -TG
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 12.10.2018
12
Austauscherbehälter *
13
Manometer Systemdruck Ausgang
14
Absperr-Kugelhahn
15
Leitfähigkeitsmessung LF2 / Q2
16
Durchflussmessung F1
17
Temperaturmessung T1
18
Absperr-Kugelhahn
19
Zum Heizwasserkreislauf Rücklauf
20
Ausgabe Meldungen per SMS auf
Mobiltelefon **
21
Messcontroller (mit oder ohne GSM-Modul)
22
Option Nachspeisung
JUDO Wasseraufbereitung GmbH
Postfach 380  D-71351 Winnenden
Tel. +49 (0)7195-692-0  Fax +49 (0)7195-692-188
E-Mail: info@judo.eu  Internet: www.judo.eu
14
