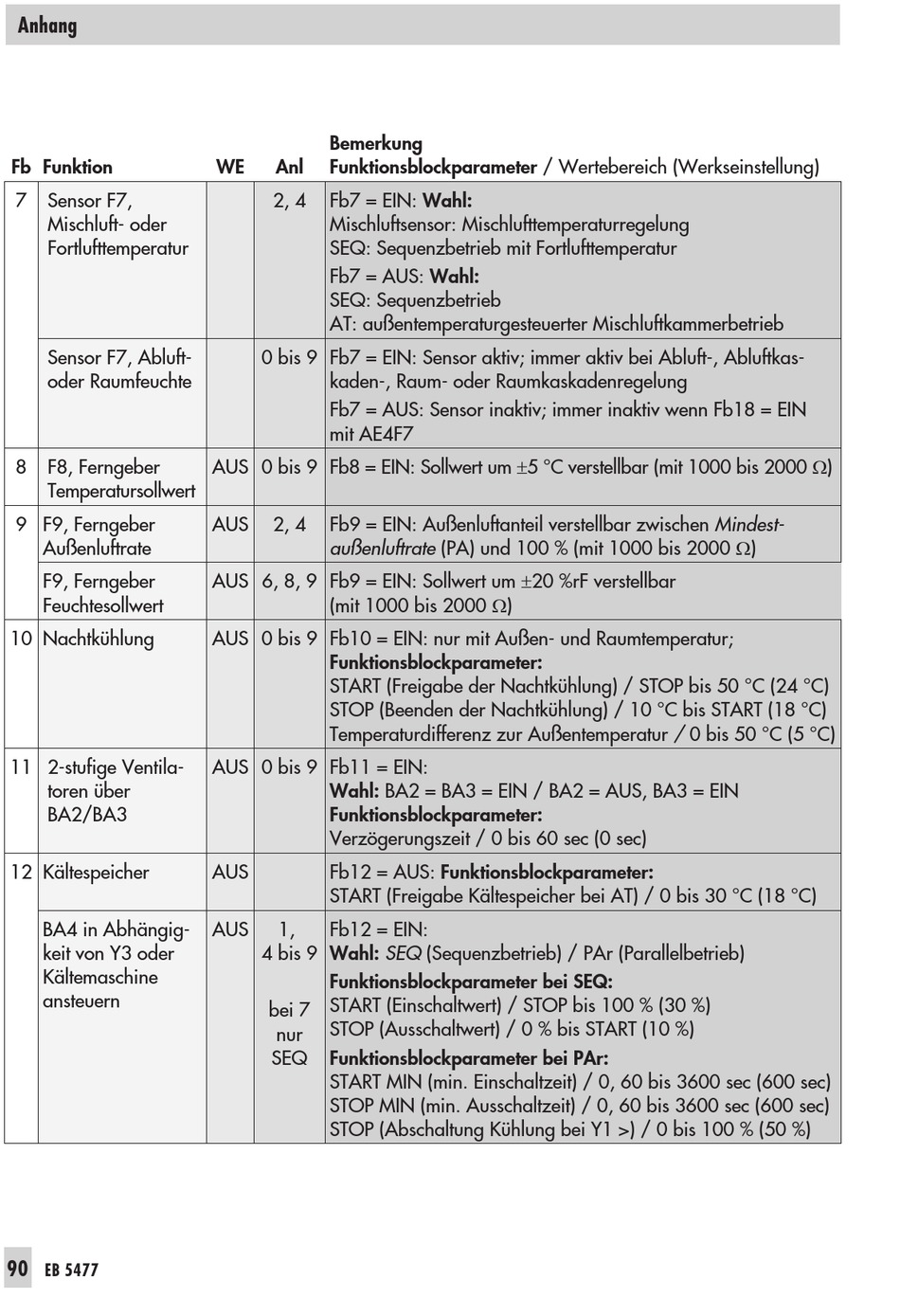

Samson TROVIS 5400 Einbau- Und Bedienungsanleitung Seite 90

Anhang
Fb Funktion
7 Sensor F7,
Mischluft- oder
Fortlufttemperatur
Sensor F7, Abluft-
oder Raumfeuchte
8 F8, Ferngeber
Temperatursollwert
9 F9, Ferngeber
Außenluftrate
F9, Ferngeber
Feuchtesollwert
10 Nachtkühlung
11 2-stufige Ventila-
toren über
BA2/BA3
12 Kältespeicher
BA4 in Abhängig-
keit von Y3 oder
Kältemaschine
ansteuern
90
EB 5477
Bemerkung
WE Anl Funktionsblockparameter / Wertebereich (Werkseinstellung)
2, 4 Fb7 = EIN: Wahl:
Mischluftsensor: Mischlufttemperaturregelung
SEQ: Sequenzbetrieb mit Fortlufttemperatur
Fb7 = AUS: Wahl:
SEQ: Sequenzbetrieb
AT: außentemperaturgesteuerter Mischluftkammerbetrieb
0 bis 9 Fb7 = EIN: Sensor aktiv; immer aktiv bei Abluft-, Abluftkas-
kaden-, Raum- oder Raumkaskadenregelung
Fb7 = AUS: Sensor inaktiv; immer inaktiv wenn Fb18 = EIN
mit AE4F7
AUS 0 bis 9 Fb8 = EIN: Sollwert um ±5 °C verstellbar (mit 1000 bis 2000 W)
Fb9 = EIN: Außenluftanteil verstellbar zwischen Mindest-
AUS 2, 4
außenluftrate (PA) und 100 % (mit 1000 bis 2000 W)
AUS 6, 8, 9 Fb9 = EIN: Sollwert um ±20 %rF verstellbar
(mit 1000 bis 2000 W)
AUS 0 bis 9 Fb10 = EIN: nur mit Außen- und Raumtemperatur;
Funktionsblockparameter:
START (Freigabe der Nachtkühlung) / STOP bis 50 °C (24 °C)
STOP (Beenden der Nachtkühlung) / 10 °C bis START (18 °C)
Temperaturdifferenz zur Außentemperatur / 0 bis 50 °C (5 °C)
AUS 0 bis 9 Fb11 = EIN:
Wahl: BA2 = BA3 = EIN / BA2 = AUS, BA3 = EIN
Funktionsblockparameter:
Verzögerungszeit / 0 bis 60 sec (0 sec)
AUS Fb12 = AUS: Funktionsblockparameter:
START (Freigabe Kältespeicher bei AT) / 0 bis 30 °C (18 °C)
AUS 1, Fb12 = EIN:
4 bis 9 Wahl: SEQ (Sequenzbetrieb) / PAr (Parallelbetrieb)
Funktionsblockparameter bei SEQ:
START (Einschaltwert) / STOP bis 100 % (30 %)
bei 7
STOP (Ausschaltwert) / 0 % bis START (10 %)
nur
SEQ Funktionsblockparameter bei PAr:
START MIN (min. Einschaltzeit) / 0, 60 bis 3600 sec (600 sec)
STOP MIN (min. Ausschaltzeit) / 0, 60 bis 3600 sec (600 sec)
STOP (Abschaltung Kühlung bei Y1 >) / 0 bis 100 % (50 %)
