Automationssystem TROVIS 5400
Kesselregler TROVIS 5474
Anwendung
Witterungsgeführte Kesselregelung für bis zu zwei Kessel in ein-
oder zweistufiger oder auch modulierender Betriebsweise
Kommunikation mit einem Leitsystem über RS 232-Schnittstelle
Der Kesselregler TROVIS 5474 regelt witterungsgeführt oder
nach Festwert Kesselanlagen mit bis zu zwei Kesseln mit ein-,
zweistufiger oder auch modulierender Betriebsweise. Er ist in
der Lage auf Anforderung von nachgeschalteten Reglern höhe-
re Vorlauftemperaturen zu fahren als seine eigene Kesselkenn-
linie vorgibt.
Für jeden angesteuerten Kessel kann separat oder gemeinsam
die Rücklauftemperatur angehoben werden.
Bei Einkesselanlagen besteht die Möglichkeit, zusätzlich einen
Heizkreis mit Trinkwassererwärmung einzubinden.
Weitere Eigenschaften:
• feste oder gleitende Kesselfahrweise
• Rücklauftemperaturanhebung mit Pumpensteuerung für jeden
Kessel
• Kesselanfahrschaltung
• minimale Ein- und Ausschaltzeit je Kessel
• Abbau überhöhter Kesseltemperatur durch Zwangsladung
des Trinkwasserspeichers
• Sicherheitsabschaltung bei Kesselübertemperatur
• automatische Folgeumkehr nach Betriebsstunden, Außentem-
peratur oder bei Störungen
• Spreizungsregelung
• Zwangslauf der Pumpen
• Modbus-Anbindung möglich
• Schnittstelle RS 232 für Kommunikation mit Modem
• Schnittstelle für Zählerbus
Ausführungen
TROVIS 5474 (Bild 1) ⋅ Kesselregler mit RS 232-Schnittstelle

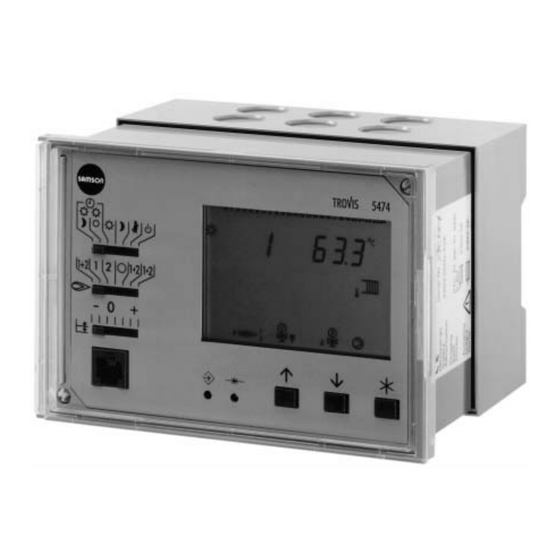

Bild 1 ⋅ Kesselregler TROVIS 5474
Ausgabe Juli 1998
Typenblatt
T 5474
