Samson TROVIS 5573 Anwendung

T 5573
Heizungs- und Fernheizungsregler TROVIS 5573
Anwendung
Regelung von bis zu zwei Regelkreisen
Ausführung
TROVIS 5573-1 mit
Klartextanzeige
im Grafikdisplay

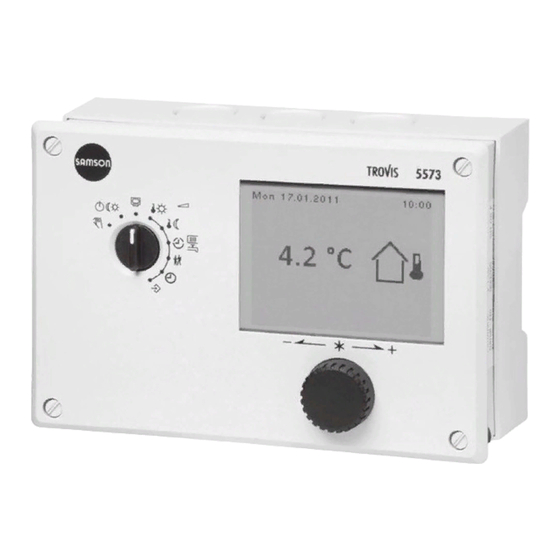

Bild 1: Heizungs- und Fernheizungsregler TROVIS 5573
– Regelung eines Primär-Wärmetauschers oder Kessels mit
einem gemischten und einem ungemischten Heizkreis (je-
weils witterungsgeführt) sowie Steuerung der Trinkwasser-
erwärmung sekundärseitig
– Witterungsgeführte Pufferspeicherregelung mit Feststoff-
kessel- und Solarkreis-Steuerung
– Regelung eines witterungsgeführten Heizkreises und einer
Trinkwassererwärmung mit zwei primärseitigen Ventilen
– Regelung zweier witterungsgeführter Heizkreise mit zwei
primärseitigen Ventilen
SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · 60314 Frankfurt am Main
Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507
E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com
Ausführung
TROVIS 5573-0 mit
Symboldarstellung im
Display
Merkmale
• Direkter Zugriff auf die Betriebsarten und die wesentlichen
Parameter der einzelnen Regelkreise über Drehschalter
• Datenabfrage und -eingabe intuitiv durch „Drehen" und
„Drücken"
• Jahresschaltuhr mit bis zu vier Zeitprogrammen und auto-
matischer Sommer-/Winterzeitumschaltung; bis zu drei
Nutzungszeiträume pro Tag (Eingabe in 15-Minu-
ten-Schritten)
• Raumleitgeräte für die einzelnen Heizkreise mit Einfluss-
möglichkeit auf Betriebsart und Nennraumtemperatur auf-
schaltbar
• Bedarfsgeführte Regelung durch Sollwertanforderung
nachgeschalteter Regelkreise über 0 bis 10 V:
der Primärkreis regelt die maximale Vorlauftemperaturan-
forderung plus einstellbare Überhöhung.
• Heizkennlinien wahlweise nach Steigung oder nach vier
Punkten; gleitende Begrenzung der Rücklauftemperatur
• Adaption: automatische Anpassung der Heizkennlinie
(Raumtemperatursensor erforderlich)
• Optimierung: Berechnung der optimalen Ein- und Aus-
schaltzeitpunkte der Heizung (Raumtemperatursensor er-
forderlich)
• Parametrierbare Estrichtrocknung
• Flash-EPROM des Reglers (Betriebssystem) aktualisierbar
• Konfiguration und Parametrierung über Speichermodul
• Datenlogging-Funktion:
– Abspeichern von Betriebsdaten in ein Datenlog-
ging-Modul
– Grafische Auswertung im Datalogging-Viewer am PC
– TROVIS 5573-1: Auswertung der im Betriebsdaten-
speicher abgelegten Daten im Grafikdisplay
Ausgabe Juli 2023
