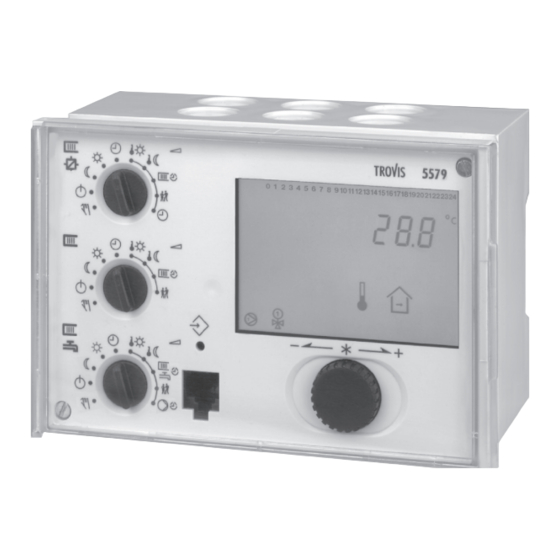

Samson TROVIS 5579 Einbau- Und Bedienungsanleitung
Heizungs- und fernheizungsregler
Vorschau ausblenden
Andere Handbücher für TROVIS 5579:
- Bedienungsanleitung (218 Seiten) ,
- Einbau- und bedienungsanleitung (296 Seiten)
Verwandte Anleitungen für Samson TROVIS 5579
Inhaltszusammenfassung für Samson TROVIS 5579

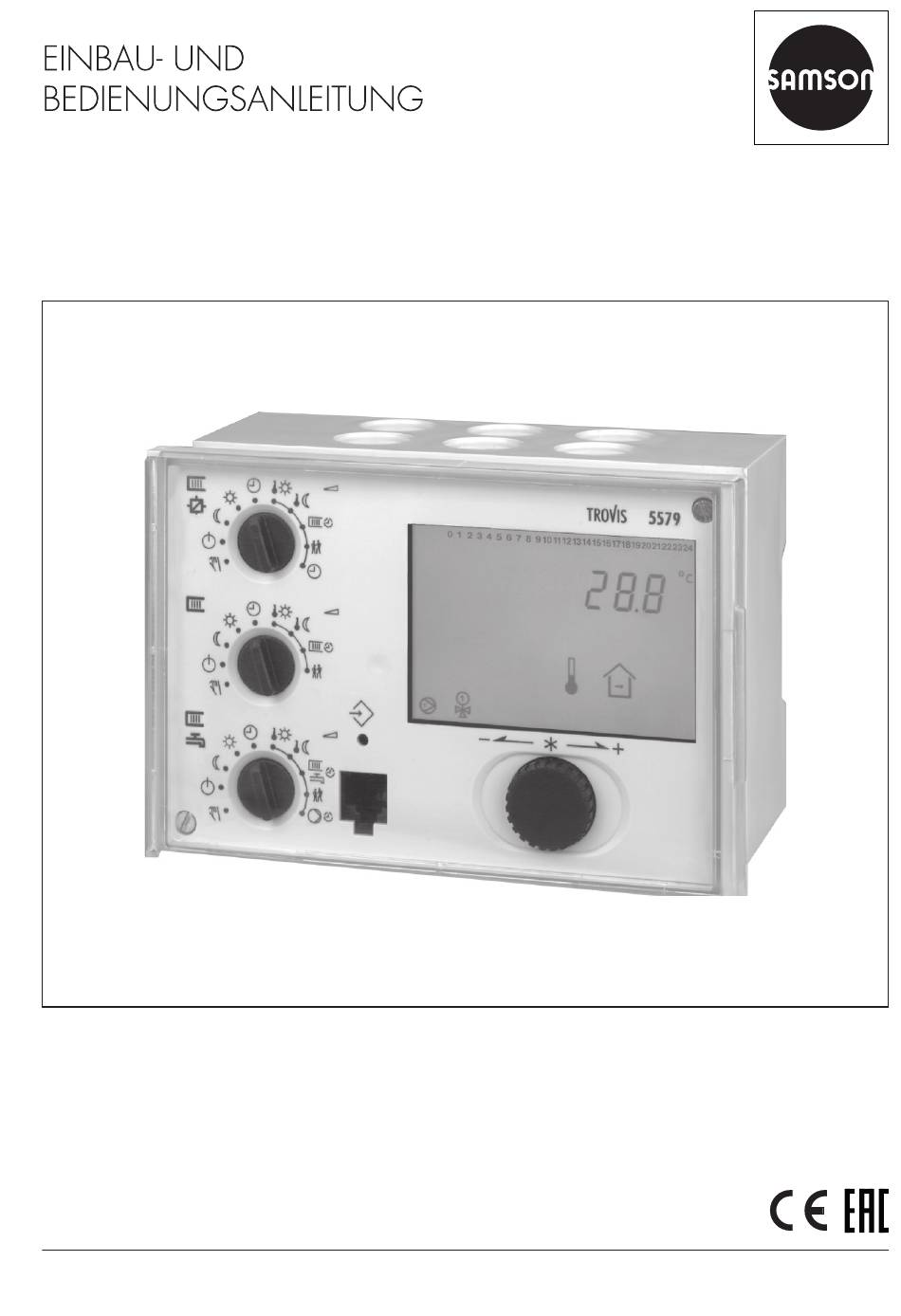

- Seite 1 EB 5579 Originalanleitung Heizungs- und Fernheizungsregler TROVIS 5579 Firmwareversion 2.51 Ausgabe Juli 2021...
-
Seite 2: Bedienung
Bedienung 6 Bedienung Die Vor-Ort-Bedienung des Heizungsreglers erfolgt über die frontseitigen Bedienelemente. 6.1 Bedienelemente tür geschützt. Bedienknopf und Umschalttaste Bedienknopf Drehen [ ]: Anzeigen, Parameter und Funktionsblöcke auswählen. Drücken [ ]: Auswahl oder Einstellung bestätigen. Umschalttaste (mit Kugelschreiber oder spitzem Gegenstand drücken) rebene umschalten. - Seite 3 Bedienung Drehschalter Heizkreis – Betriebsart Automatikbetrieb mit Umschaltung zwischen Tag- und Nachtbetrieb Tagbetrieb (Nennbetrieb) Handbetrieb: prozentuale Vorgabe des Stellwerts und Schalten der Pumpen Drehschalter Heizkreis – Parameter Sollwert Tag (Nennraumtemperatur) Nutzungszeiten Heizung Partybetrieb Systemzeit: Einstellen von Uhrzeit, Datum und Jahr Drehschalter Trinkwasserkreis –...
-
Seite 4: Betriebsart Einstellen
Betrieb 8 Betrieb 8.1 Betriebsart einstellen Unabhängig von der programmierten Nutzungszeit und vom eingestellten Sommerbetrieb werden ständig die für den Nennbetrieb eingestellten Sollwerte ausgeregelt. betrieb relevanten Sollwerte ausgeregelt. Automatikbetrieb Handbetrieb 8.6) 8.2 Zeitprogramme 8.2.1 Zeit/Datum einstellen Aktuelle Uhrzeit und aktuelles Datum sind unmittelbar nach der Inbetriebnahme und nach ei- nem Netzausfall von mehr als 24 Stunden einzustellen. -
Seite 5: Nutzungszeiten Anpassen
Betrieb 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Uhrzeit übernehmen. Anzeige: Jahreszahl Jahreszahl ändern. Jahreszahl übernehmen. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Anzeige: Datum (Tag.Monat) Datum ändern. - Seite 6 Betrieb Nutzungszeiten Drehschalter Stellung Trinkwassererwärmung/Heizkreis 3 unten Zirkulationspumpe unten Parameter Wertebereich Zeitraum/Tag Start erster Nutzungszeitraum 06:00 Ende erster Nutzungszeitraum 22:00 Start zweiter Nutzungszeitraum 22:15 Ende zweiter Nutzungszeitraum 22:15 Start dritter Nutzungszeitraum Ende dritter Nutzungszeitraum Anzeige: 1–7 Zeitraum/Tag für die Nutzungszeiten auswählen: 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Zeitraum/Tag in Editiermodus bringen.
-
Seite 7: Sondernutzung Partyzeit Einstellen
Betrieb Startzeit übernehmen. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Anzeige: STOP Stoppzeit ändern (15-Minuten-Schritte). STOP Stoppzeit übernehmen. Anzeige: START Der zweite Nutzungszeitraum wird analog zum ersten Nutzungszeitraum eingestellt. -
Seite 8: Sondernutzung Feiertage Einstellen
Betrieb Party-Timer Drehschalter Stellung Heizkreis 1 oben Heizkreis 2 Mitte Trinkwassererwärmung/Heizkreis 3 unten Parameter Wertebereich Fortsetzung oder Einleitung Nennbetrieb Anzeige: oder die verbleibende Zeit des eingestellten Party-Timers Gewünschte Dauer der einmaligen Nutzungszeit ändern. Drehschalter auf die Betriebsart Info 8.2.4 Sondernutzung Feiertage einstellen An Feiertagen gelten die für Sonntag eingestellten Nutzungszeiten. -
Seite 9: Sondernutzung Ferienzeiten Einstellen
Betrieb In der erweiterten Betriebsebene den Datenpunkt 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Ggf. Anzeige auswählen. Feiertag in Editiermodus bringen. blinkt. Feiertag ändern. - Seite 10 Betrieb In der erweiterten Betriebsebene den Datenpunkt 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Anzeige: START, Gegebenenfalls Anzeige auswählen. Ferienbeginn in Editiermodus bringen; blinkt.
-
Seite 11: Tag-/Nacht-Sollwerte Einstellen
Betrieb Auswahl bestätigen. Anzeige auswählen. Ferienzeitraum löschen. Info 8.3 Tag-/Nacht-Sollwerte einstellen Im Trinkwasserkreis kann der Temperatursollwert für das Trinkwasser eingestellt werden. nacheinander an den Dreh- schaltern eingestellt: Solltemperatur Drehschalter Stellung Heizkreis 1 : Sollwert Tag oben Heizkreis 1 : Sollwert Nacht oben Heizkreis 2 : Sollwert Tag Mitte... -
Seite 12: Werkseinstellung Laden
Betrieb Anzeige: Temperaturwert Temperaturwert ändern. Drehschalter auf die gewünschte Betriebsart (linke Seite) drehen. 8.4 Werkseinstellung laden Sämtliche über Drehschalter festgelegten Parameter und die der Ebenen PA1, 2, 3 und PA5 Schlüsselzahl 1991 einstellen. Schlüsselzahl bestätigen. 8.5 Informationen ablesen Uhrzeit, Datum, Feiertage und Ferienzeiten sowie die Temperaturwerte angeschlossener Sen- soren und ihre Sollwerte lassen sich mit Hilfe des Bedienknopfs abfragen.
