Istruzioni per l'uso

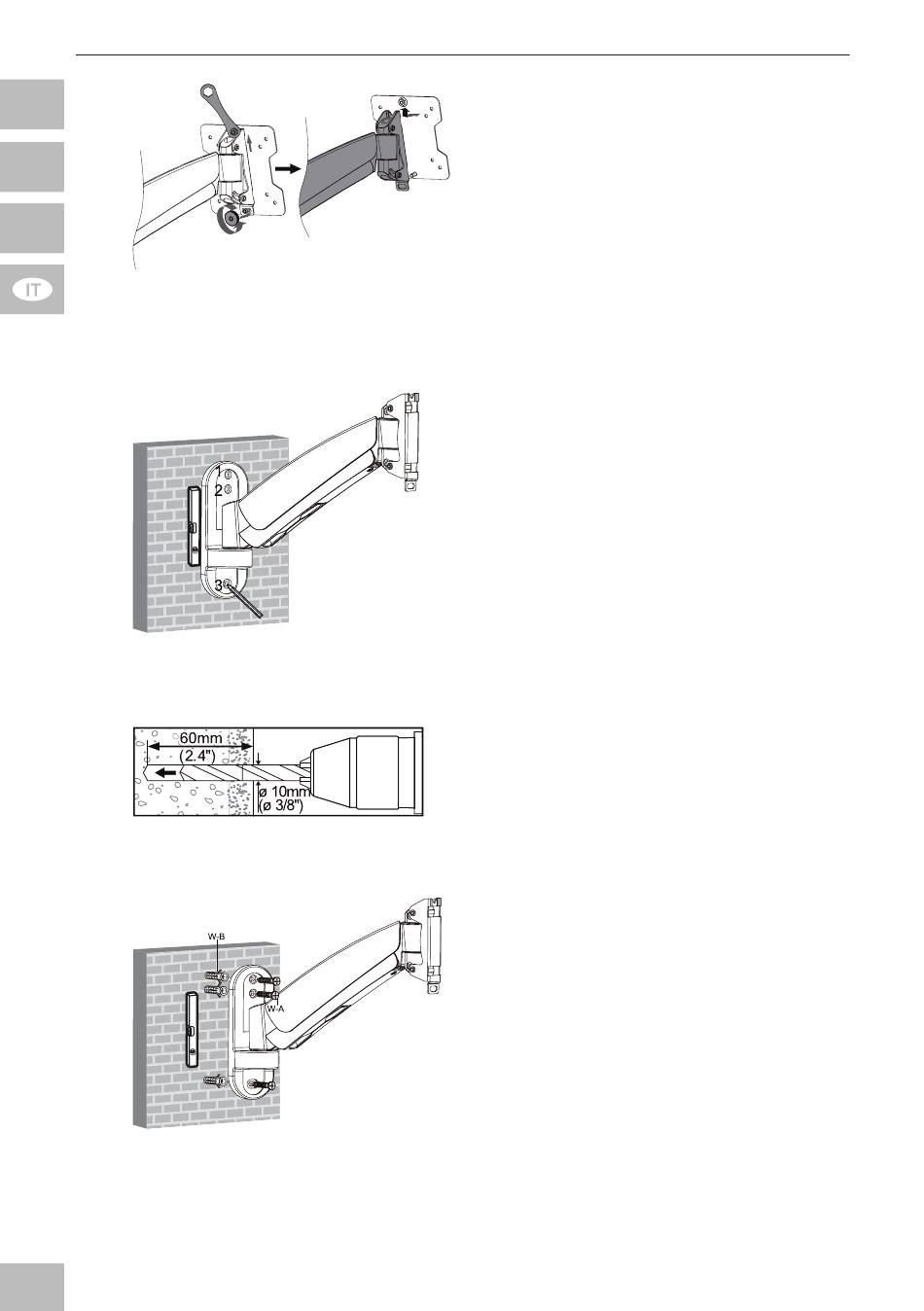

Fig. 50: Rimuovere la piastra VESA
Per i modelli 63479 e 63480 è la chiave (D) necessari in aggiunta.

4.2.2 Installazione su parete

Fig. 51: Allineamento e marcatura
Fig. 52: Esecuzione dei fori
Fig. 53: Installazione su parete
64
3.
1.
2. R imuovere la piastra VESA allentan-
d o il dado superiore leggermente, in
modo che si adatti ancora saldamen-
te sul filetto.
R imuovere il dado inferiore in senso
antiorario completamente.
P rima di perforare la parete, prestare
a ttenzione ai cavi elettrici ed altri fili-
c he si trovano dietro l'intonaco, e non
danneggiarli!
2. Utilizzare una livella per segnare i fori
sulla parete.
3. Segnare i fori 1-3 con una matita.
Utilizzare il supporto da parete (A) come
modello.
4. Praticare i fori profondi 60mm con un
trapano da cemento e punta da
10mm.
5. Inserire un tassello (W-B) in ogni foro.
6. Fissare il supporto a parete TV (A)
con le viti a parete (W-A) in modo che
la tacca sulla piastra VESA è rivolto
verso l'alto.
