4.2.2 Wandmontage

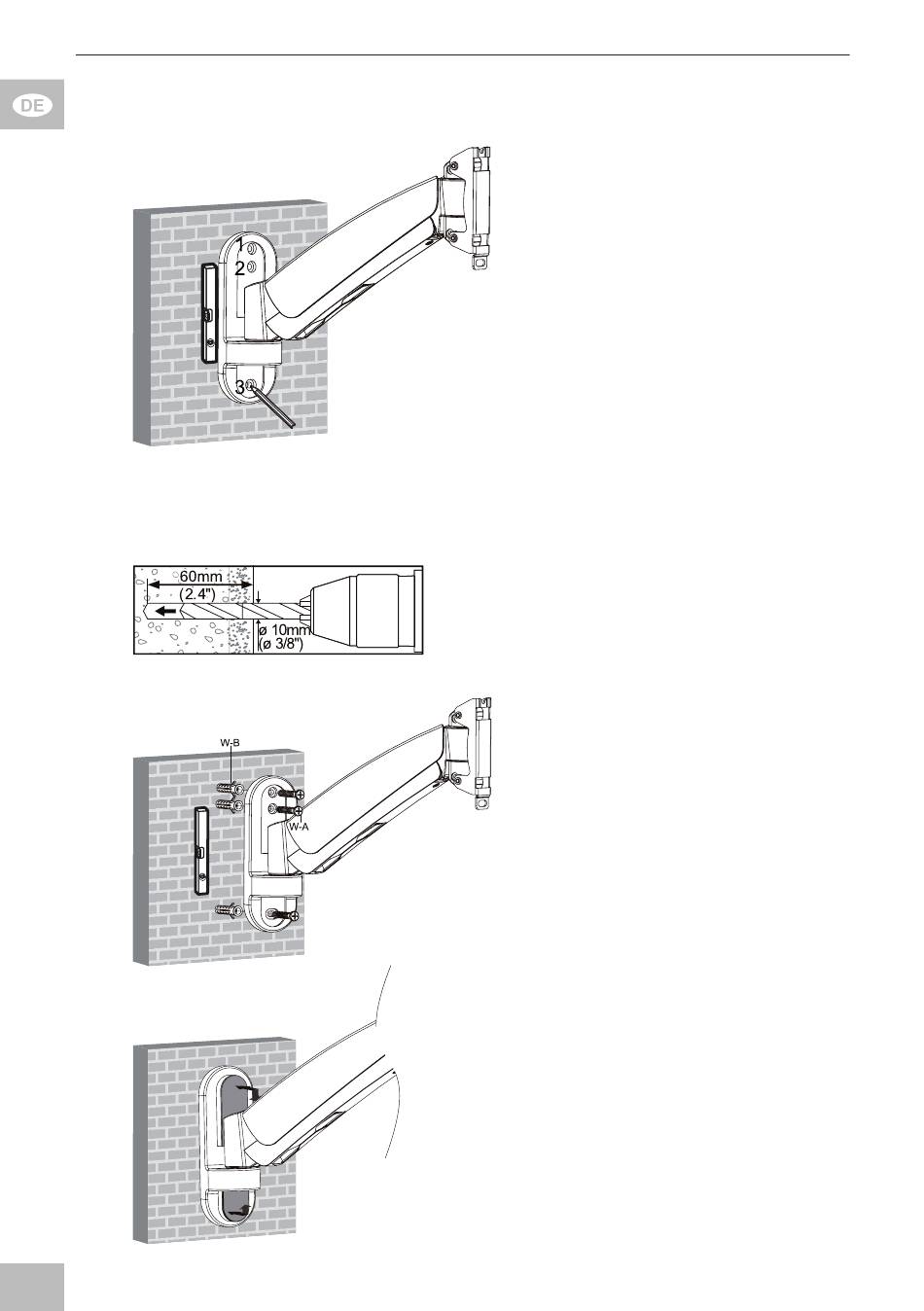

Fig. 3: Ausrichten und Anzeichnen
Fig. 4: Löcher bohren
Fig. 5: Wandmontage
Fig. 6: Kunststoffabdeckungen aufstecken
10
1. P rüfen Sie vor dem Bohren, ob
s ich Gas-, Wasser-, oder
Stromleitungen in der Wand
b efinden und beschädigen Sie
diese nicht.
2. Benutzen Sie eine Wasser-
w aage, um die Bohrlöcher zu
markieren.
3. Markieren Sie die Bohrlöcher
1 bis 3 mit einem Stift.
Der TV-Wandhalter (A) dient als
Schablone.
4. Bohren Sie die Löcher mit
einem 10mm-Steinbohrer
60mm tief.
5. Stecken Sie jeweils einen
Wanddübel (W-B) in die
Bohrlöcher.
6. Bringen Sie den TV-Wandhal-
ter (A) mit den Wandschrau-
b en (W-A) so an, dass die Ker-
be an der VESA-Plattenauf-
nahme nach oben zeigt.
7. Stecken Sie die Kunststoff-
abdeckungen wieder auf den
TV-Wandhalter (A).
