4.5.2 Einstellen der VEsa-Halterung

Werkzeug
Innensechskant-Schlüssel
3 mm

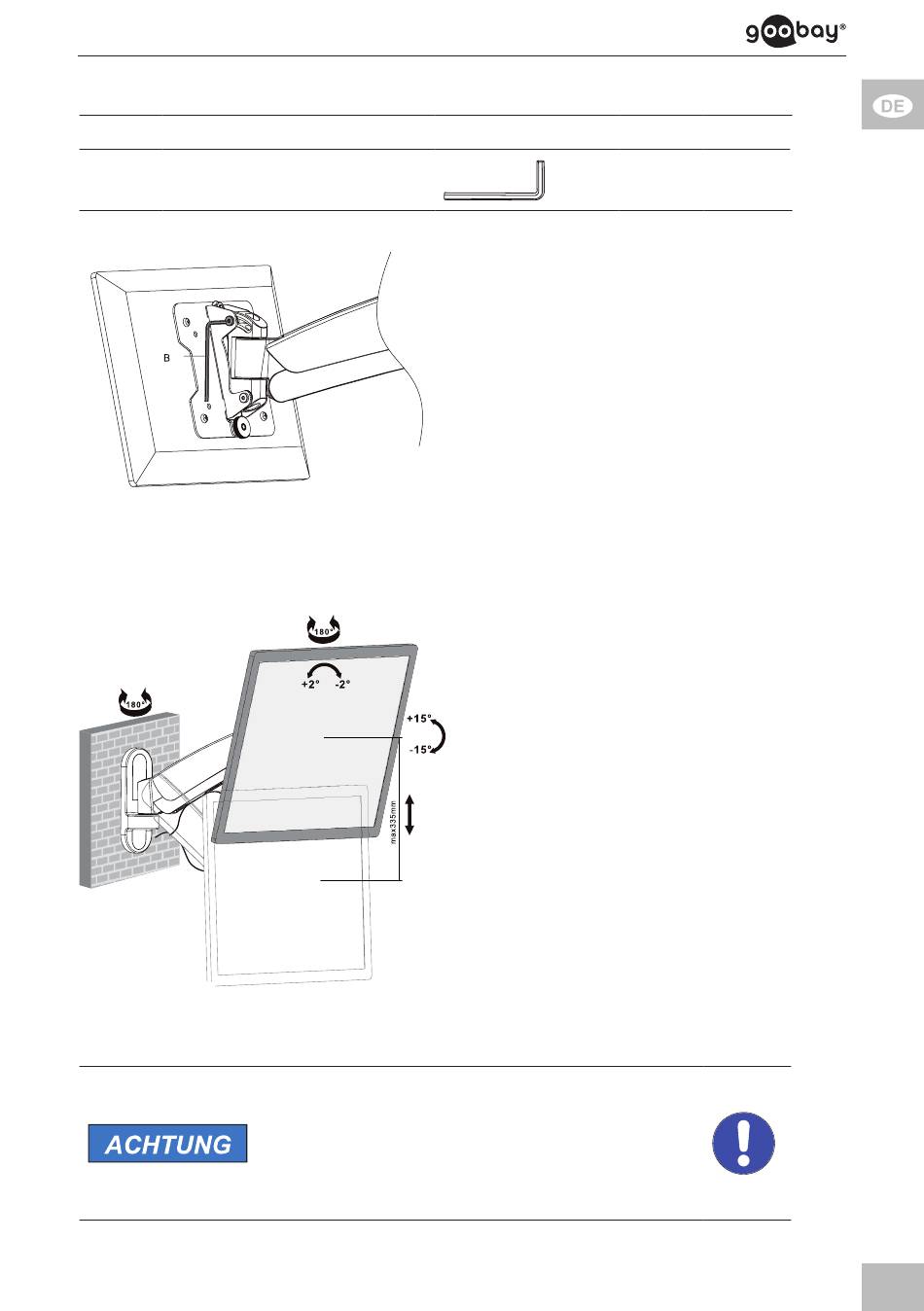

Fig. 14: Einstellen der VESA-Halterung

4.5.3 Einstellen des Flachbildschirms

Fig. 15: Einstellen des Flachbildschirms
4.6 gerätekabel verlegen
Tab. 10: Gerätekabel verlegen
sachschaden durch ungeeignete umge-
bungsbedingungen
>> Um Quell- und Ausgabegeräte sowie um
Schwenk- und Neigebereich ausreichend
Platz für gute Belüftung und Beweglichkeit
lassen.
1. Sichern Sie mit einer Hand
den Flachbildschirm.
2. Lockern Sie die obere 3 mm
Innensechskantschraube
durch Drehen gegen den
Uhrzeigersinn etwas.
3. Stellen Sie den Neigungswin-
kel ein.
4. Ziehen Sie die obere 3 mm
Innensechskantschraube
durch Drehen im Uhrzeiger-
sinn wieder fest.
R ichten Sie den Flachbildschirm nach
Bedarf
>> vertikal,
>> horizontal und/oder
> > in der Rotationsachse aus.
Gerätekabel können aufgrund der
Beweglichkeit des TV-Wandhalters
nachträglich angeschlossen werden.
B
15
