Betriebsanleitung
4.3.2 Flachbildschirme mit gewölbter Rückseite
Werkzeug für alle Modelle
Die Verwendung gewölbter Flachbildschirmrückseiten ist nur mit den Modellen
63481 und 63482 möglich.

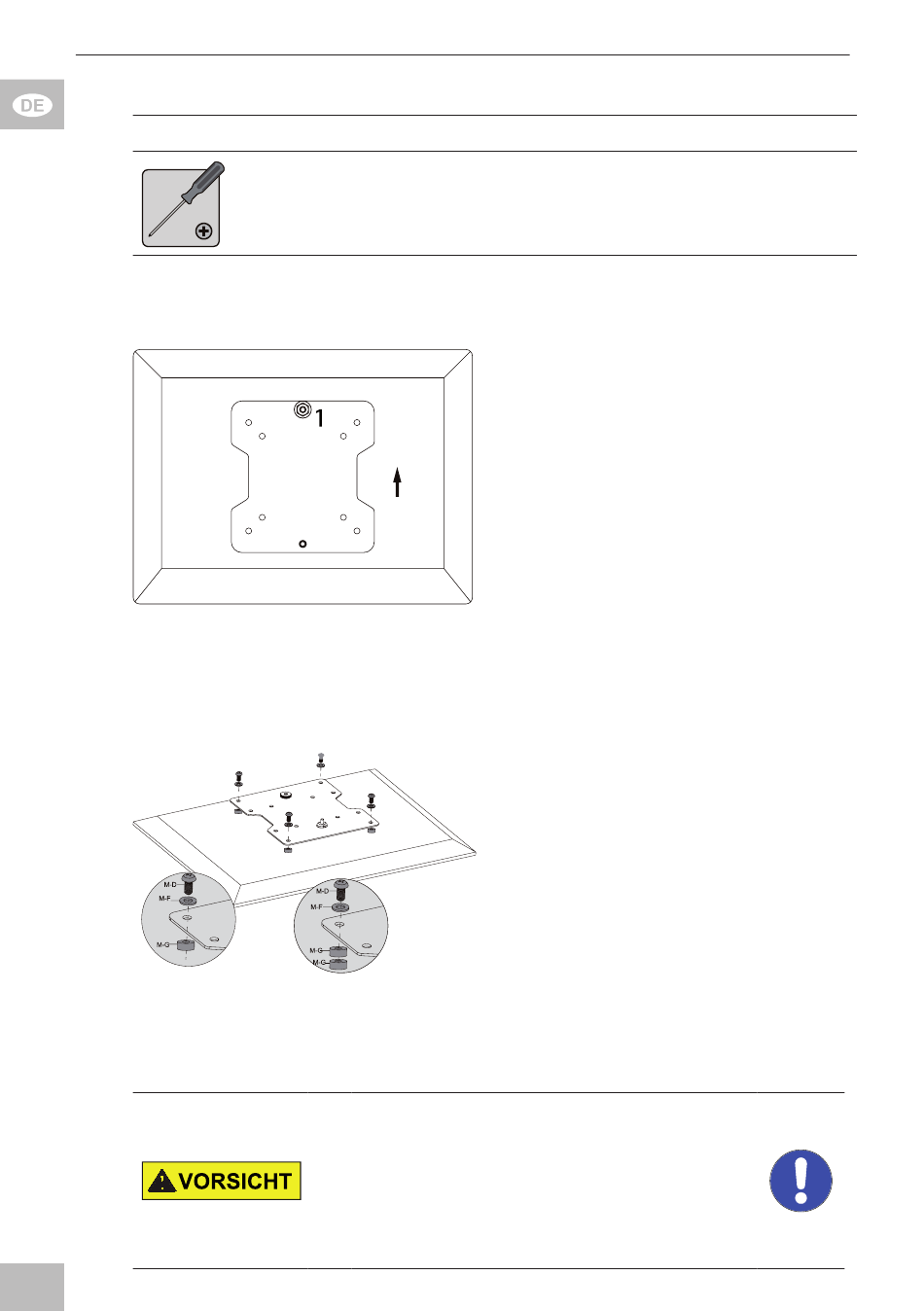

Fig. 9: Ausrichten der VESA-Platte 4.3.2
Fig. 10: Montieren der VESA-Platte 4.3.2
4.4 Einhängen und Befestigen des Flachbildschirms
12
Verletzungsgefahr durch stolpern und
sturz
>> Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
>> Bei Arbeiten mit Lasten sich und den
Arbeitsort sichern und von zweiter Person
helfen lassen.
1. Lehnen Sie den Flachbild-
schirm vertikal gegen eine
w eiche, großflächige Unterla-
ge oder eine Wand und
sichern Sie ihn gegen Kratzer
und Umkippen.
Achten Sie darauf, dass die Schraube
1 mit der vormontierten Mutter an der
Flachbildschirmoberseite sitzt, wie in
Kapitel 4.2 berschrieben. Diese hält
VESA-Platte und Flachbildschirm
beim Einhängen in den TV-Wandhal-
ter.
2. Montieren Sie die VESA-Platte
mit den Unterlegscheiben
( M-F), Schrauben (M-D) und
den TV Abstandhaltern (M-G)
an der Flachbildschirmrücksei-
te wie abgebildet.
Die TV Abstandhalter (M-G) können
einfach oder doppelt verwendet
werden. Achten Sie auf ausreichende
Schraubenlänge.
