Goobay 51884 Betriebsanleitung
Tv-wandhalter
Verwandte Anleitungen für Goobay 51884
Inhaltszusammenfassung für Goobay 51884

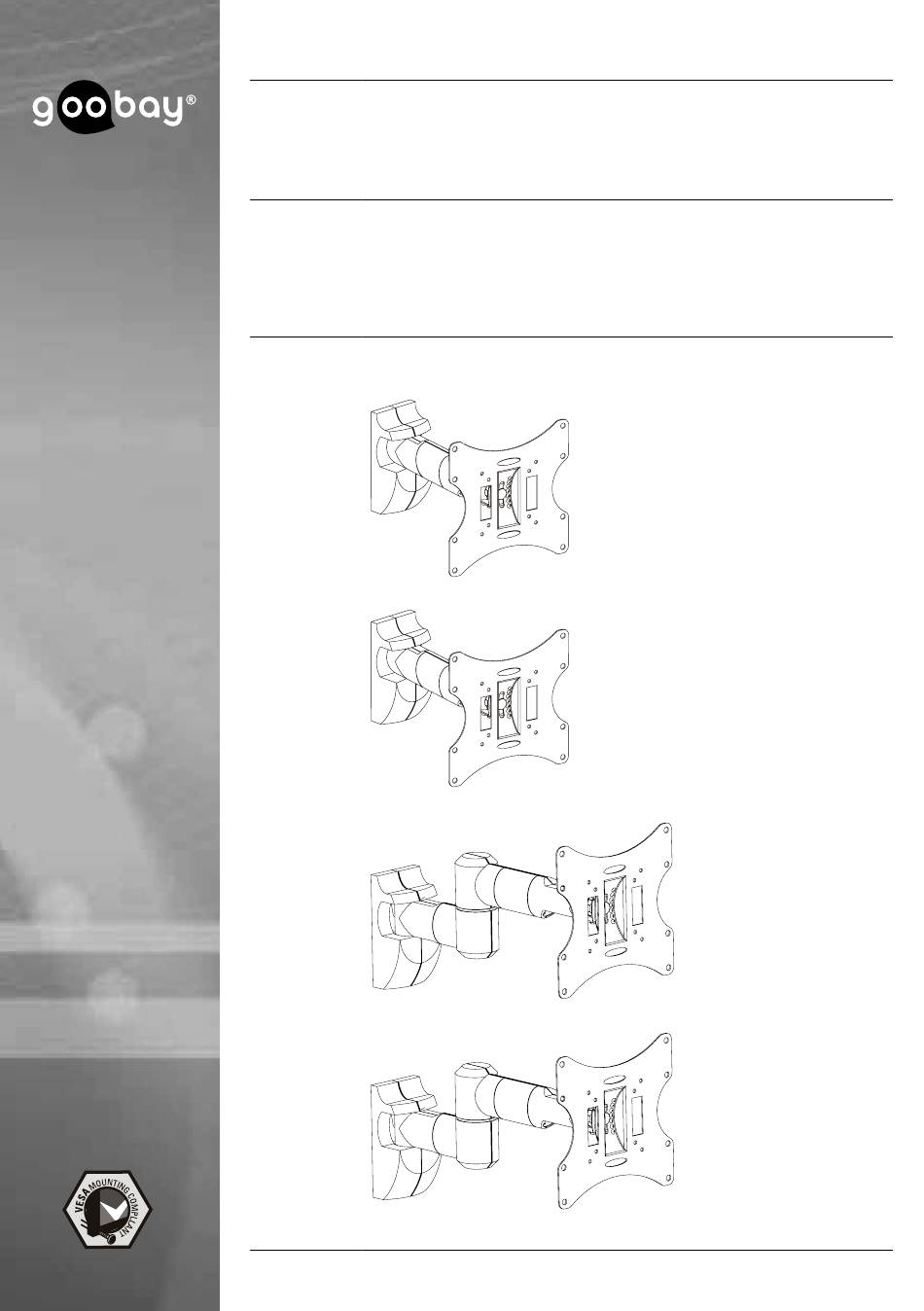

- Seite 1 IsTRuzIoNI pER l‘uso TV-Wandhalter TV wall mount TV support mural attacco a parete per TV 51884 goobay TV Easyscope M si 51894 goobay TV Easyscope M sw 51885 goobay TV Easyscope Twin M si 51895 goobay TV Easyscope Twin M sw...
-
Seite 2: Inhaltsverzeichnis
Einstellen von TV-Wandhalter und Flachbildschirm ..16 Gewährleistung und Haftung ............17 Pflege, Wartung, Lagerung und Transport ........17 Problembehebung ............... 18 Technische Daten ............... 18 Technische Daten Modelle 51884 und 51894 ....18 Technische Daten Modelle 51885 und 51895 ....18 Informationen zum VESA-Standard ..........19 Entsorgungshinweise ..............19... -
Seite 3: Sicherheitshinweise
sicherheitshinweise allgemeines • Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts. • Beachten Sie die Sicherheitshinweise in Produktdo k umentation, auf Produkt und Zubehör, sowie auf der V erpackung. • Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand. • Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf. • Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht d urch die Begleit d okumentation behebbaren Problemen, wenden Sie sich an Ihren Händler. lebensgefahr durch Ersticken Kinder können an verschluckten oder eingeatmeten Kleinteilen und Dämmmate- rial ersticken. -
Seite 4: Benutzergruppen
Betriebsanleitung gefahr durch selbsteingriffe und zweckentfremdung Selbsteingriffe und Zweckentfremdungen bergen u nvorhersehbare Risiken und führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen. >> M odifizieren und ändern Sie weder Produkt, P roduktteile noch Zubehör! sachschaden durch inkompatible produktkombinationen Inkompatible Produktkombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben. >> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen. -
Seite 5: Beschreibung Und Funktion

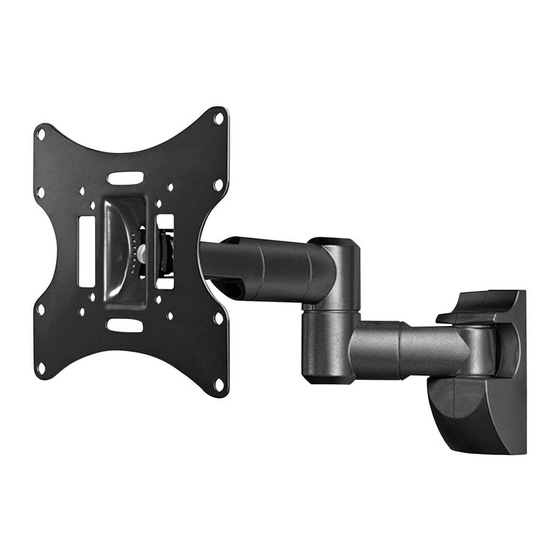

Wänden. Alle aufgeführten Modelle sind individuell neig- und schwenkbar und verfügen über ein Kabelmanagementsystem. Die Modelle 51885 und 51895 verfügen über einen doppelten Schwenkarm und damit über eine größere Variabilität. Entnehmen Sie die Detailangaben den technischen Daten. lieferumfang Modelle 51884 und 51894 Teil abbildung Kürzel anzahl... - Seite 6 Betriebsanleitung Abdeckung TV-Wandhalterabdeckung TV-Wandhalterabdeckung Griffhalter Kunststoffunterlage M8 Mutter M8 Unterlegscheibe M8x20 M8x50 M8 Stellrad M8 Sprengring D8 Unterlegscheibe Flachbildschirmmontage M4x14 M5x14 M6x14...
-
Seite 7: Lieferumfang Modelle 51885 Und 51895
M8x20 Unterlegscheibe D5 Unterlegscheibe D8 TV-Abstandhalter Tab. 2: Lieferumfang Modelle 51884 und 51894 lieferumfang Modelle 51885 und 51895 Teil abbildung Kürzel anzahl Wandmontage TV-Wandhalter mit VESA-Platte 51885 oder 51895 Wandschraube 6.3x55 Betondübel Unterlegscheibe D6 TV-Wandhaltermontage Adapterplatte Abdeckung Abdeckung... - Seite 8 Betriebsanleitung Abdeckung Abdeckung TV-Wandhalterabdeckung TV-Wandhalterabdeckung Griffhalter Kunststoffunterlage M8 Mutter M8 Unterlegscheibe M8x20 M8x50 M8 Stellrad M8 Sprengring D8 Unterlegscheibe Flachbildschirmmontage M4x14 M5x14...
-
Seite 9: Benötigtes Werkzeug Für Alle Modelle
M6x14 M8x20 Unterlegscheibe D5 Unterlegscheibe D8 TV-Abstandhalter Tab. 3: Lieferumfang Modelle 51885 und 51895 benötigtes Werkzeug für alle Modelle Werkzeug abbildung Leitungsprüfer Wasserwaage Stift Bohrmaschine Beton-/Steinbohrer 8x60mm Kreuzschlitz-Schraubendreher Schraubenschlüssel M8... -
Seite 10: Bestimmungsgemäßer Gebrauch
Betriebsanleitung zweite Person Schere Tab. 4: benötigtes Werkzeug für alle Modelle Bestimmungsgemäßer gebrauch Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiago- nalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“. Nutzungsbeschränkungen Nur in trockenen Innenräumen verwenden. Montage Vorbereitung Vollständigkeit und unversehrtheit prüfen >>... - Seite 11 Verletzungsgefahr durch ungeeignete umgebungsbedingungen >> Wandstruktur vor Montage überprüfen bzw. sichere Stelle zur Montage auszuwählen. >> Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen! >> Nicht an Stellen mit direkter Sonnenein- strahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen. sachschaden durch ungeeignete umgebungsbedingungen >>...
-
Seite 12: Adapterplattenmontage
Achten Sie hierbei auf die unterschiedli- che Teilebebezeichnung zwi- schen den Modellen 51884/51894 und 51885/51895. Fig. 4: Adapterplattenmontage 51884/51894 und 51885/51895 Ziehen Sie das M8 Stellrad (M) / (O) im Uhrzeigersinn fest. Flachbildschirmmontage Verletzungsgefahr durch stolpern und sturz >>... -
Seite 13: Einhängen Und Befestigen Von Adapterplatte Und
Lehnen Sie den Flachbild- schirm vertikal gegen eine w eiche, großflächige Unterla- ge oder eine Wand und sichern Sie ihn gegen Kratzer und Umkippen. Montieren Sie die Adapter- platte (B) mit den zu Ihrem Flachbildschirm passenden Unterlegscheiben und Schrauben. Flachbildschirme mit gewölbter Rückseite können mit den TV-Ab- stand haltern (M-G) einfach oder doppelt zwischen Flachbildschirm-... -
Seite 14: Gerätekabel Verlegen Und Abdeckungen Anbringen
Fig. 6: Einhängen und Befestigen von Adapterplatte und Flachbildschirm 51884/51894 Achten Sie auf die unterschiedliche Teilebe- zeichnung zwischen den Modellen 51884/51894 und 51885/51895. Fig. 7: Einhängen und Befestigen von Adapterplatte und Flachbildschirm 51885/51895 gerätekabel verlegen und abdeckungen anbringen sachschaden durch ungeeignete umge- bungsbedingungen >>... -
Seite 15: 4.6.2 Tv-Wandhalterabdeckungen Montieren
Gerätekabel verlegen zu können. Achten Sie auf die unterschiedliche Teile- bezeichnung zwischen den Modellen 51884/51894 und 51885/51895. Stecken Sie die TV-Wandhalterabde- Fig. 9: TV-Wandhalterabdeckungen montieren ckungen von rechts und links jeweils seitlich auf den TV-Wandhalter (A). -
Seite 16: Einstellen Von Tv-Wandhalter Und Flachbildschirm
Betriebsanleitung Einstellen von TV-Wandhalter und Flachbildschirm Verletzungsgefahr durch bewegliche produktteile >> Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten. >> Während des Gebrauchs auf die Beweg- lichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich aus- schwenken. -
Seite 17: Gewährleistung Und Haftung
gewährleistung und Haftung • Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewähr- leistung. • Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung nur das Produkt selbst ab. • Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden! • Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Betrieb oder Wartung entstanden sind. -
Seite 18: Problembehebung
51884: silber Farbe 51894: schwarz Wandabstand 100-330 Maße 220 x 220 x 100-330 Gewicht Tab. 12: Technische Daten Modelle 51884 und 51894 Technische Daten Modelle 51885 und 51895 größe angabe Einheit TV Größe 17-42 “ / Zoll 75x75 / 100x100 / 200x100 /... -
Seite 19: Informationen Zum Vesa-Standard
Traglast max. 30 Neigungswinkel +/-20 ° Schwenkwinkel +/-90 ° der VESA-Platte Schwenkwinkel +/-90 ° je Schwenkarm 51885: silber Farbe 51895: schwarz Wandabstand 100-470 Maße 220 x 220 x 100-470 Gewicht 1,76 Tab. 13: Technische Daten Modelle 51885 und 51895 Informationen zum VEsa-standard Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und TV-Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Association) für die oben genannten Anwendungen 3 Standards... - Seite 76 BETRIEBsaNlEITuNg usER‘s MaNual MoDE D‘EMploI IsTRuzIoNI pER l‘uso TV-Wandhalter TV wall mount TV support mural attacco a parete per TV 51884 51894 51885 51895 Revision 2013-10-16 Version 3 Goobay ® Pillmannstraße 12 38112 Braunschweig Germany Made in China. Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de...
