4.5.2 Réglage de la plaque VEsa
outils
Clé Allen
3 mm

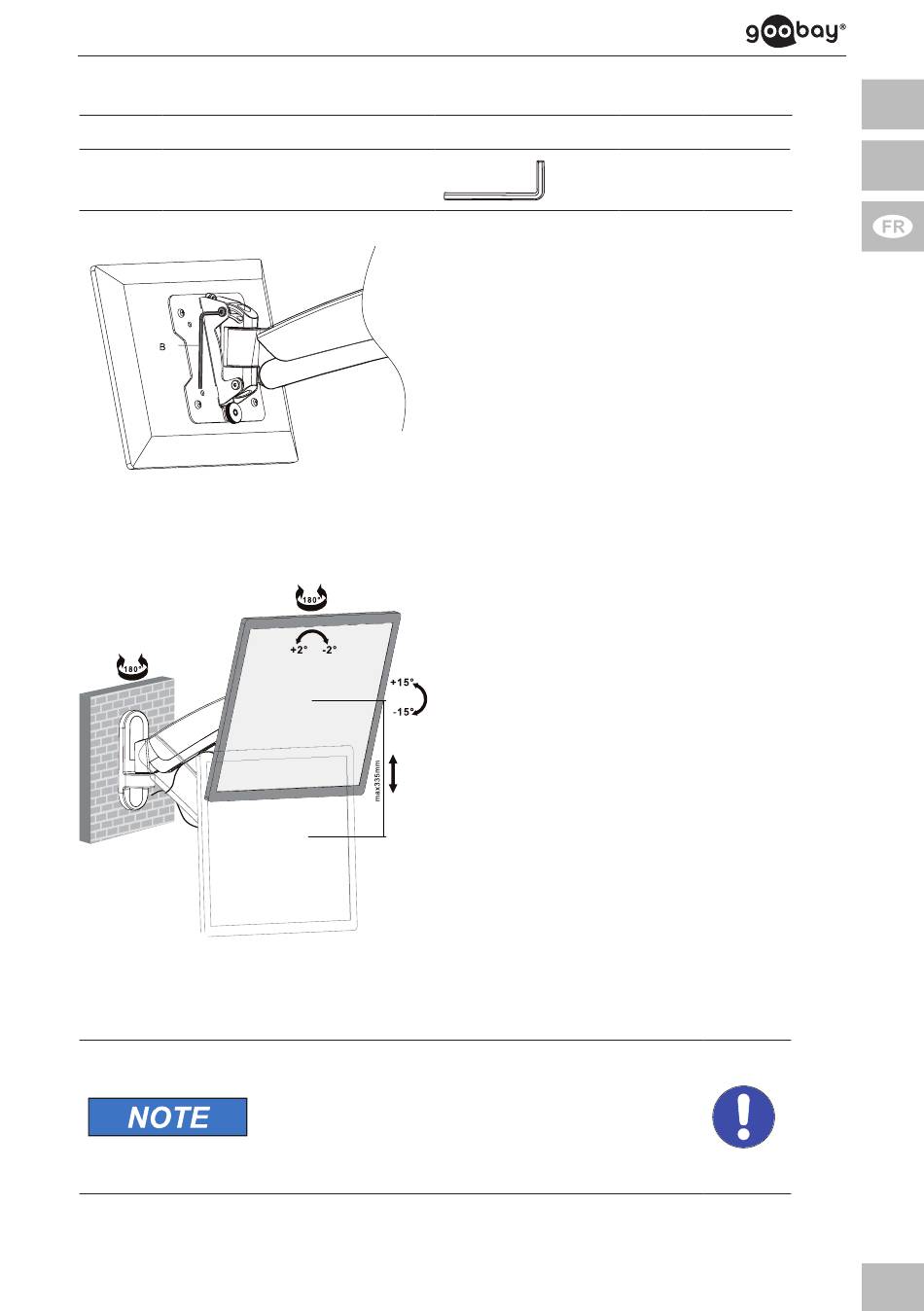

Fig. 46: Setting the VESA plate
4.5.3 Réglage de l'écran plat
Fig. 47: Réglage de l'écran plat
4.6 gestion des câbles
Tab. 38: Gestion des câbles
mobilité d e la fixation murale.
Risque de dommage matériel par condi-
tions ambiantes inappropriées
>> Conservez un espace suffisant autour du
produit et vers tout le système pour assurer
une ventilation correcte et permettre la
mobilité.
1. Fixer le bras pivotant avec une
seule main.
2. Desserrez la vis Allen supéri-
eure de 3 mm en le tournant
légèrement.
3. Ajustez l'angle d'inclinaison.
4. Serrer la vis Allen supérieure
de 3 mm en le tournant
fermement.
Aligner l'écran plat au besoin
>> verticalement,
>> horizontalement et / ou
>> à l'axe de rotation
Les cordons d'alimentation peuvent
e nsuite être connectés grâce à la
