Montage Mural - Goobay EasySlide S Betriebsanleitung

Mode d'emploi

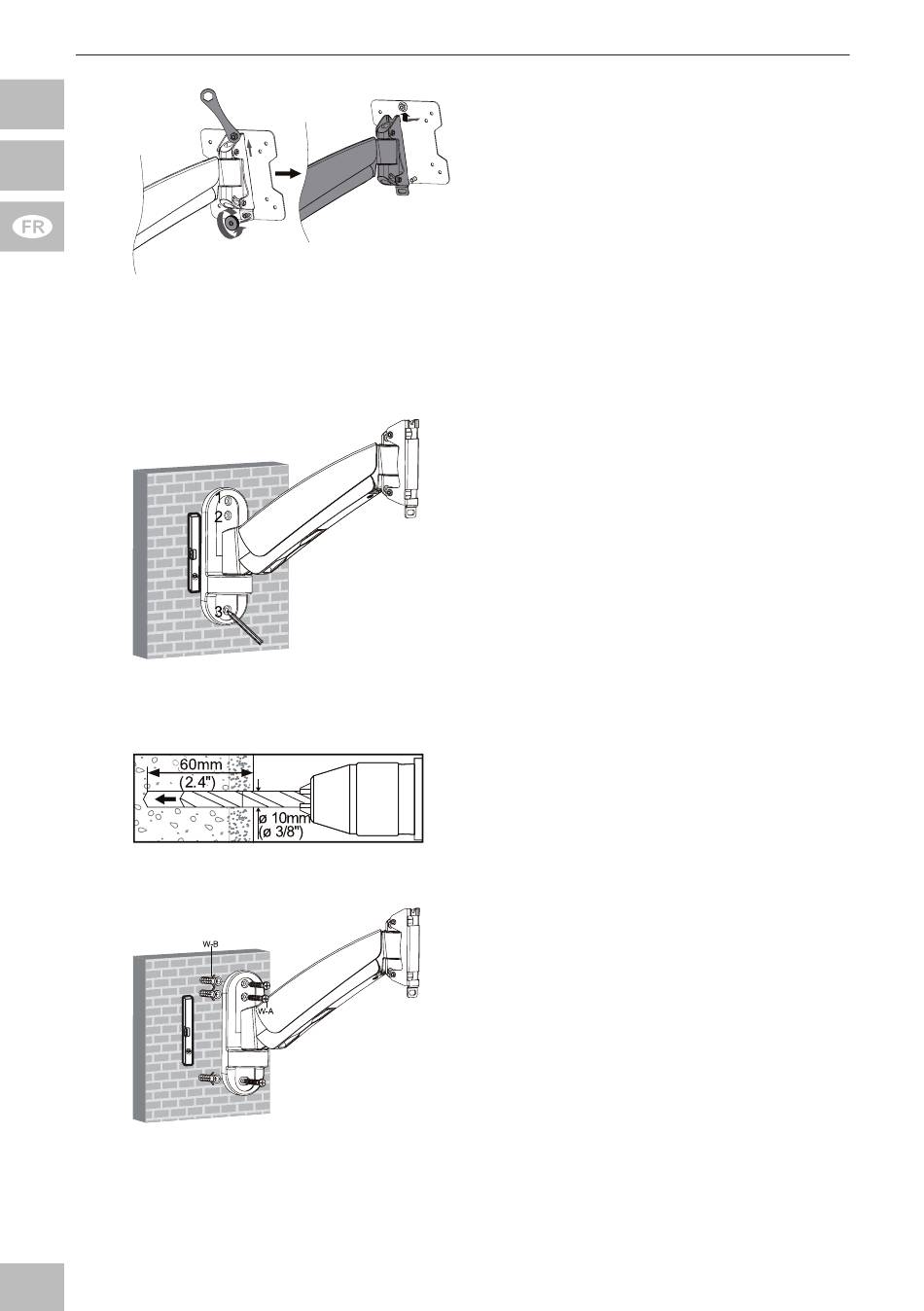

Fig. 34: Retirer la plate VESA
Pour les modèles 63479 et 63480, la clé (D) est nécessaire en plus.

4.2.2 Montage mural

Fig. 35: Alignement et marquage
Fig. 36: Percer les trous
Fig. 37: Montage mural
46
3.
2. R etirer la plate VESA en dévissant
l 'écrou supérieur légèrement, de
sorte qu'il s'adapte toujours solide-
m ent sur le fil.
R etirer l'écrou inférieur gauche
complètement.
1. Faites attention aux câbles sous
tension ou aux autres lignes posées
derrière le p lâtre, et ne les endom
magez pas.
2. Utilisez un niveau à bulles pour
m arquer les trous de perçage sur le
mur.
3. Marquez les trous de 1 à 3 avec un
stylo.
Le support mural (A) sert de matrice.
4. Percez les trous de 60 mm de
profondeur avec une mèche à béton
de 10 mm.
5. Bouchez avec une vis
d'ancrage à béton (W-B) dans
c haque trou de perçage.
6. Fixez le support mural TV (A)
avec les vis murales (W-A) de
sorte que l'encoche sur la
plate VESA est dirigée vers le
haut.
